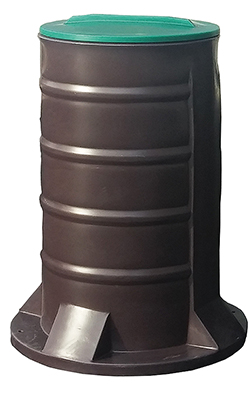

Poste de relevage enterré eaux usées et eaux pluviales
Mr Pompes SK2/13

Présentation

• Le poste de relevage Mr Pompes SK2/13 est conçu pour le transfert des eaux usées domestiques et des eaux pluviales après micro station. Équipé d'une cuve de 250 litres en polyéthylène haute densité, il permet le relevage des eaux chargées hors WC ainsi que des eaux claires. Ce modèle peut être livré nu, pré-équipé ou avec pompe vortex et équipements hydrauliques
• Sa conception enterrée avec couvercle à visser produit assure une installation discrète et sécurisée. Le système répond aux exigences de la norme européenne EN 12050-2 pour les postes de relevage enterrés

Applications

• Relevage domestique des eaux usées chargées hors WC après micro station
• Évacuation des eaux claires et des eaux pluviales en habitat individuel
• Relevage vers un réseau gravitaire situé en surplomb
• Installation dans les maisons, annexes ou petits immeubles résidentiels
• Création de points d'eau en sous-sol éloignés de l'égout principal

Avantages

• Volume de 250 litres pour une gestion optimisée des cycles de pompage
• Cuve en polyéthylène haute densité traitée anti ultraviolet pour une grande durabilité
• Conformité à la norme européenne EN 12050-2 pour les postes de relevage enterrés
• Multiples variantes disponibles, du poste nu au modèle entièrement équipé avec pompe vortex
• Entrées et sorties modulables pour s'adapter aux configurations de réseaux existants

Conception

• Cuve en polyéthylène haute densité de 250 litres traitée anti ultraviolet
• Anneau d'ancrage moulé dans la masse de diamètre 650 mm pour lestage en présence de nappe phréatique
• Deux perçages de diamètre 10 mm dans l'anneau d'ancrage pour fixation sur dalle
• Couvercle à visser en polyéthylène haute densité vert gazon avec étanchéité par joint torique
• Fil d'eau d'arrivée non percé livré de série, perçage possible sur demande selon le projet
• Fil d'eau de sortie en PVC de diamètre 50 mm avec joint passe cloison, positionné à 0,35 m du terrain naturel en standard
• Joint à lèvre de diamètre 100 mm passe cloison fourni pour le fil d'eau d'arrivée
• Deux méplats de 140 mm de large sur la hauteur du poste à 180° pour entrées supplémentaires
• Tuyauterie interne en PVC pression de diamètre 50 mm extérieur pour les versions équipées
• Clapet à boule en PVC Socla diamètre nominal 40 sur la tuyauterie de refoulement
• Raccord union trois pièces démontable pour faciliter les opérations de maintenance
• Pompe vortex immergée pour le relevage des eaux chargées selon la configuration choisie
• Presse étoupe pour passage étanche du câble électrique
• Support de fixation pour l'attache du câble, de la corde ou de la chaine de suspension de la pompe
• Accessoire de rehausse à visser en hauteur 200 mm ou 360 mm disponible en option

Caractéristiques techniques

• Type de produit : poste de relevage enterré une pompe
• Capacité de la cuve : 250 litres
• Hauteur du poste : 1,30 m
• Norme de conception : EN 12050-2
• Plage de fil d'eau d'arrivée : -0,4 à -0,7 m selon configuration
• Diamètre du fil d'eau de sortie : 50 mm PVC
• Diamètre du passe cloison fil d'eau d'arrivée : 100 mm
• Matériau de la cuve : polyéthylène haute densité traité anti ultraviolet
• Diamètre extérieur de la tuyauterie interne : 50 mm PVC pression
• Type de clapet : clapet à boule PVC Socla diamètre nominal 40
• Type d'hydraulique pompe : roue vortex pour eaux chargées
• Version SK2/13 NU : sans pompe ni équipement, capacité 250 litres
• Version SK2/13 DN40 NU : sans pompe, poste pré-équipé, capacité 250 litres
• Version SK2/13 DN40 NJ 40.15.1A : pompe avec passage libre 30 mm, capacité 250 litres
• Version SK2/13 DN40 NB 40.75.1A : pompe avec passage libre 38 mm, capacité 250 litres
• Hauteur max : 11 m
• Débit max : 18 m3/h
