Présentation

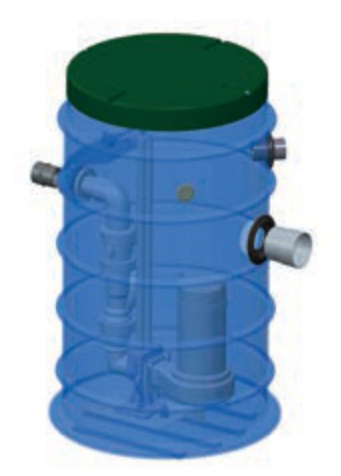

• La station de relevage Tsurumi TSURUBOX 1000 est conçue pour le relevage des eaux chargées en fil d'eau profond dans les installations enterrées
• Elle est équipée de deux pompes de type vortex, dilacératrice ou hacheuse selon la configuration choisie
• Ce modèle intègre une grande cuve de stockage permettant de gérer des volumes importants d'eaux usées
• Sa conception avec barres de guidage facilite l'extraction et la maintenance des pompes sans vidange complète de la cuve
• Le système est livré prêt à poser avec groupe de pompage, cuve et équipements de commande adaptés aux usages individuels ou collectifs
Applications
• Relevage des eaux usées pour maisons individuelles avec évacuation en contre-pente
• Relevage des eaux chargées pour petits immeubles collectifs ou bâtiments tertiaires de taille modeste
• Relevage en fil d'eau profond lorsque le réseau d'égout se situe nettement au-dessus du niveau d'écoulement gravitaire
• Gestion des eaux usées domestiques pour extensions d'habitation ou locaux techniques en sous-sol
• Relevage des effluents vers des réseaux de refoulement de longue durée et de hauteur importante
Avantages
• Double pompe assurant une sécurité de fonctionnement renforcée et une continuité de service
• Refoulement possible jusqu'à 23 m de hauteur pour s'adapter aux réseaux d'égout éloignés ou surélevés
• Possibilité de pompe hacheuse de type 50C permettant de limiter fortement les risques de colmatage
• Commande automatique par flotteur pour un fonctionnement sans surveillance permanente
• Installation prête à poser avec cuve, pompe et accessoires limitant le temps de montage sur site
Conception
• Cuve enterrée de grand volume avec rehausse possible pour adaptation au niveau du terrain fini
• Barres de guidage acier permettant la mise en place et le retrait vertical des pompes
• Configuration double pompe avec alternance de fonctionnement et secours intégré
• Système de refoulement en polyéthylène de diamètre 40 mm minimum avec raccordement sur sortie 63 mm
• Compatibilité avec coffret de commande V2ZBS pour la gestion des pompes hacheuses de type 50C
Caractéristiques techniques
• Hauteur cuve : 2300 mm
• Fil d'eaux d'arrivée : 1700 mm
• Diamètre entrée : 160 mm
• Diamètre sortie : 63 mm
• Volume utile cuve : 1450 L
• Nombre de pompes : 2 unités
• Hauteur de refoulement max : 23 m
• Longueur de refoulement minimale : 10 m
• Diamètre de refoulement conseillé : 40 mm
• Alimentation électrique pompes : 230 V
• Prix unitaire station DGE50 : 3040 €
• Prix unitaire station DGE100 : 3160 €
• Prix unitaire station DGE200 : 3520 €
• Prix unitaire station GRBP150 : 3650 €
• Prix unitaire station GRBP200 : 4060 €
