Poste de relevage pour eaux usées 1 pompe
Mr Pompes SK3/25 EVO

Présentation

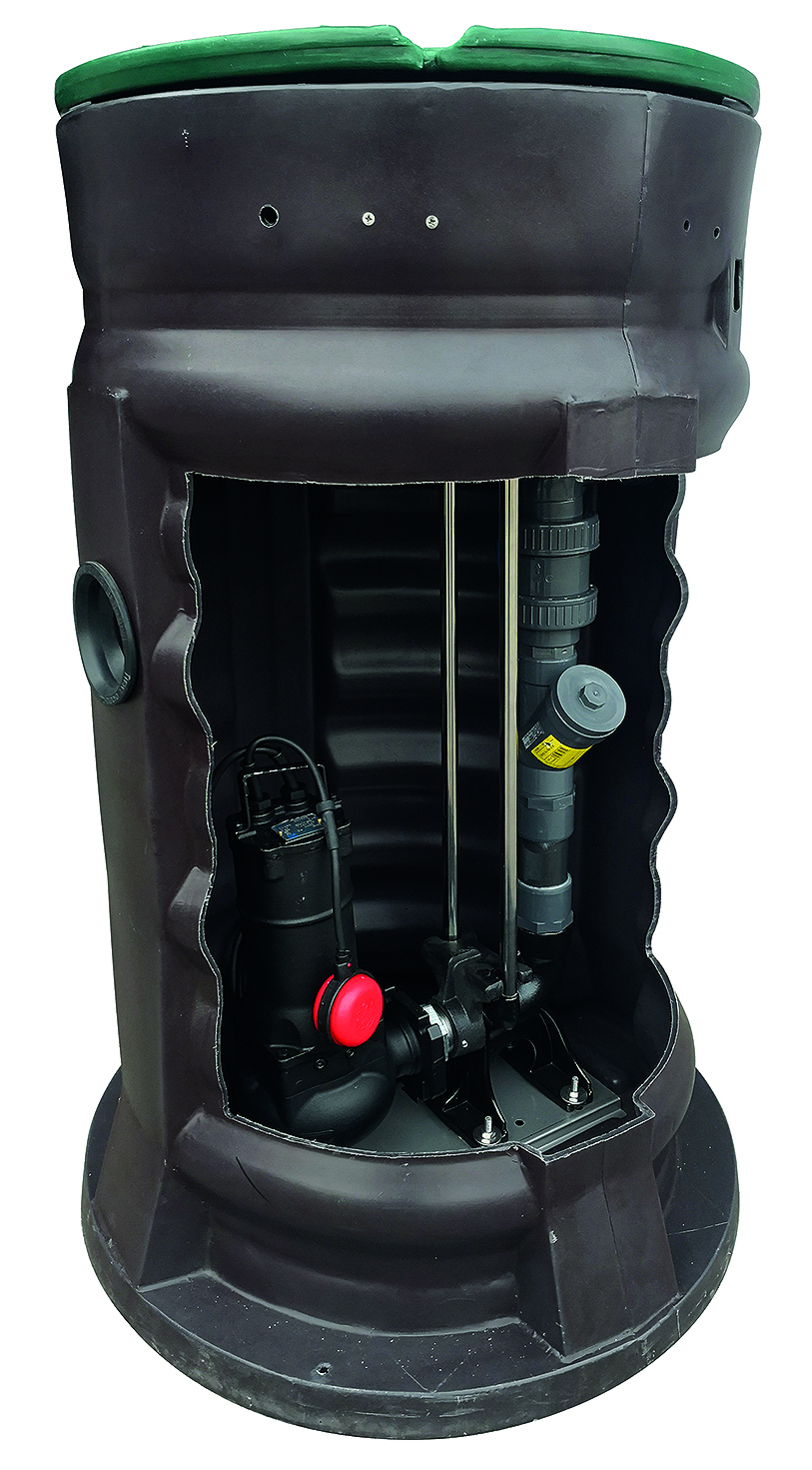

• Le poste de relevage Mr Pompes SK3/25 EVO est conçu pour le relevage des eaux usées domestiques avec une seule pompe immergée. Équipé d'une cuve en polyéthylène haute densité de 960 litres, il permet le relevage des eaux chargées y compris les eaux de WC ainsi que les eaux claires et les eaux pluviales. Ce modèle intègre un système complet avec pied d'assise, tuyauteries, clapet à boule et vanne pour une installation rapide. Sa conception conforme à la norme européenne EN 12050-1 garantit un fonctionnement fiable pour les utilisations exigeantes. Le système est livré avec coffret électrique, alarme et flotteur pour sécuriser l'exploitation de l'installation
• Le poste de relevage Mr Pompes SK3/25 EVO assure un relevage efficace des effluents domestiques lorsque l'écoulement gravitaire n'est pas possible. La cuve traitée anti-UV et le couvercle renforcé offrent une durabilité renforcée en installation enterrée. Le système de guidage et de pied d'assise facilite les opérations de maintenance sur la pompe. Le coffret de commande et de protection avec magnéto-thermique et alarme permet de surveiller le fonctionnement du poste. Ce poste peut être complété par une rehausse et un panier dégrilleur inox en option

Applications

• Relevage des eaux usées domestiques chargées y compris les eaux de WC
• Gestion des eaux claires et des eaux pluviales en habitat individuel ou collectif
• Installation de relevage en cas de niveau de réseau trop élevé ou refoulement impossible par gravité
• Equipement de maisons, immeubles, locaux techniques ou petits bâtiments tertiaires
• Poste de relevage enterré en présence possible de nappe phréatique

Avantages

• Sécurisation de l'installation grâce au coffret de protection avec magnéto-thermique et alarme intégrée
• Entretien facilité par le pied d'assise avec barres de guidage inox et la maintenance aisée de la pompe
• Grande capacité de stockage de 960 litres limitant le nombre de démarrages de la pompe
• Cuve en polyéthylène haute densité traitée anti-UV pour une longue durée de vie en enterré
• Nombreuses possibilités de raccordement grâce aux méplats prévus pour des entrées supplémentaires

Conception

• Cuve de 960 litres en polyéthylène haute densité traitée anti-UV avec anneau d'ancrage moulé dans la masse
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre de 100 mm passe cloison fourni
• Fil d'eau de sortie de 63 mm percé à -0,35 m du terrain naturel en standard
• Couvercle en polyéthylène haute densité vert gazon fixé par trois vis en inox avec étanchéité par joint plat
• Partie supérieure de 660 mm compatible avec les tampons fonte standard du marché
• Quatre méplats de 140 mm sur la hauteur du poste tous les 90° pour créer des entrées supplémentaires
• Equipement interne complet avec tuyauterie en PVC pression, pied d'assise fonte, clapet à boule et vanne PVC
• Coffret électrique MS200 de commande et de protection avec alarme visuelle et sonore et flotteur d'alarme

Caractéristiques techniques

• Type de produit : poste de relevage une pompe pour eaux usées
• Norme de conception : EN 12050-1
• Capacité de la cuve : 960 litres
• Hauteur du poste : 2,50 m
• Nombre de pompes : 1 pompe immergée type VS50L
• Diamètre de passage hydraulique : 50 mm
• Canalisation de refoulement : 63 mm extérieur (DN 50)
• Fil d'eau d'arrivée sans panier : -1,30 à -1,80 m du terrain naturel
• Fil d'eau d'arrivée avec panier : -1,40 m du terrain naturel
• Fil d'eau de sortie : -0,35 m du terrain naturel
• Diamètre de la partie supérieure : 660 mm
• Anneau d'ancrage : diamètre 800 mm avec deux trous de 10 mm pour fixation sur dalle
• Traversée de paroi de sortie de poste : 2"1/2
• Pompe fournie : 1 pompe HQ VS50L avec roue Vortex et condensateur externe
• Coffret électrique : modèle MS200 avec protection magnéto-thermique, alarme visuelle et sonore
• Hauteur max : 13 m
• Débit max : 32 m3/h
