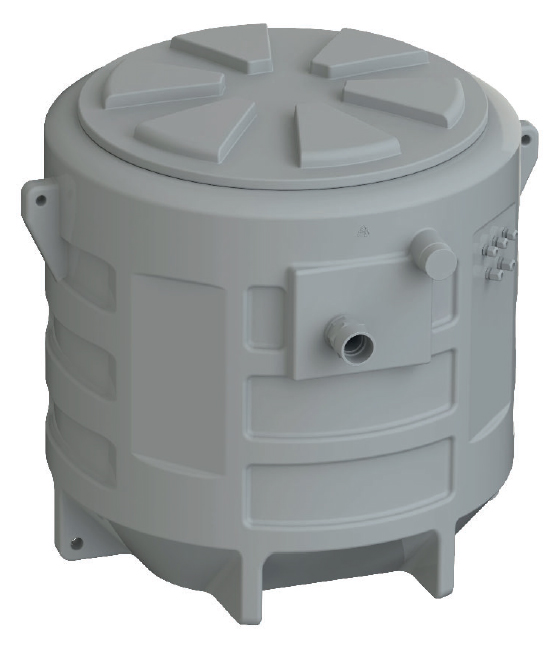

Présentation
• La station de relevage Autre Sanifos 610 est conçue pour le relevage des eaux usées domestiques, eaux grises et eaux-vannes de maisons individuelles ou de logements collectifs
• Elle intègre une cuve de 610 litres associée à une ou deux pompes Sanipump de type dilacératrice ou vortex selon la configuration choisie
• Ce modèle propose sept versions différentes, monophasées ou triphasées, avec enclenchement par flotteur ou par système de détection radar
• La station est livrée avec une hydraulique prémontée incluant vanne d'arrêt, clapet anti-retour et chaîne en acier inoxydable pour faciliter l'installation
• Un boîtier interactif de commande Smart équipe les versions à deux pompes pour assurer la surveillance et la gestion automatique du fonctionnement
Applications
• Relevage des eaux grises et eaux-vannes de maisons individuelles en contrebas du réseau d'assainissement
• Évacuation des eaux usées de logements collectifs vers un réseau gravitaire situé en hauteur
• Collecte et pompage des effluents d'installations sanitaires complètes comprenant toilettes, douches et lave-linge
• Relevage d'eaux usées domestiques dans des locaux techniques enterrés ou semi-enterrés
• Mise en charge d'un réseau de refoulement de faible ou moyenne longueur dans le résidentiel et le petit tertiaire
Avantages
• L hydraulique prémontée avec vanne d'arrêt et clapet anti-retour réduit considérablement le temps d'installation sur site
• Les quatre zones de perçage FEA offrent une grande flexibilité de raccordement aux réseaux d'entrée
• La disponibilité de sept versions mono ou bi-pompe, monophasées ou triphasées, permet d'adapter précisément la station aux besoins du projet
• Le choix entre roue dilacératrice et roue vortex assure une compatibilité avec des eaux chargées ou comportant des matières solides
• Le boîtier interactif de surveillance Smart des versions deux pompes améliore la sécurité de fonctionnement et la gestion des alarmes
Conception
• Cuve en polyéthylène haute densité d'un volume total de 610 litres pour une grande capacité de stockage
• Tuyauterie interne en polychlorure de vinyle pour une bonne résistance à la corrosion des effluents domestiques
• Raccords d'entrées avec diamètre extérieur de 50 mm et 100 mm pour le branchement de plusieurs réseaux sanitaires
• Raccord de refoulement avec diamètre extérieur de 50 mm pour les versions dilacératrices et 63 mm pour les versions vortex
• Raccord de ventilation avec diamètre extérieur de 75 mm afin d'assurer une aération correcte de la cuve et limiter les odeurs
Caractéristiques techniques
• Hauteur manométrique totale max : 17 m
• Débit max : 29 m3/h
• Volume total de cuve : 610 L
• Volume utile : 170 L
• Diamètre extérieur des entrées : 50 mm et 100 mm
• Diamètre extérieur de refoulement : 50 mm
• Diamètre extérieur de refoulement versions vortex : 63 mm
• Diamètre extérieur de ventilation : 75 mm
• Niveau ON/Niveau OFF : 390/90 mm
• Niveau d'alarme : 570 mm
• Température max admissible du liquide pompé pendant 5 min : 70 °C
• FEA min : 325 mm
• FEA max : 670 mm
• FEA max avec rehausse : 1070 mm
• Poids du colis version une pompe : 125 kg
• Poids du colis version deux pompes : 140 kg
