Présentation

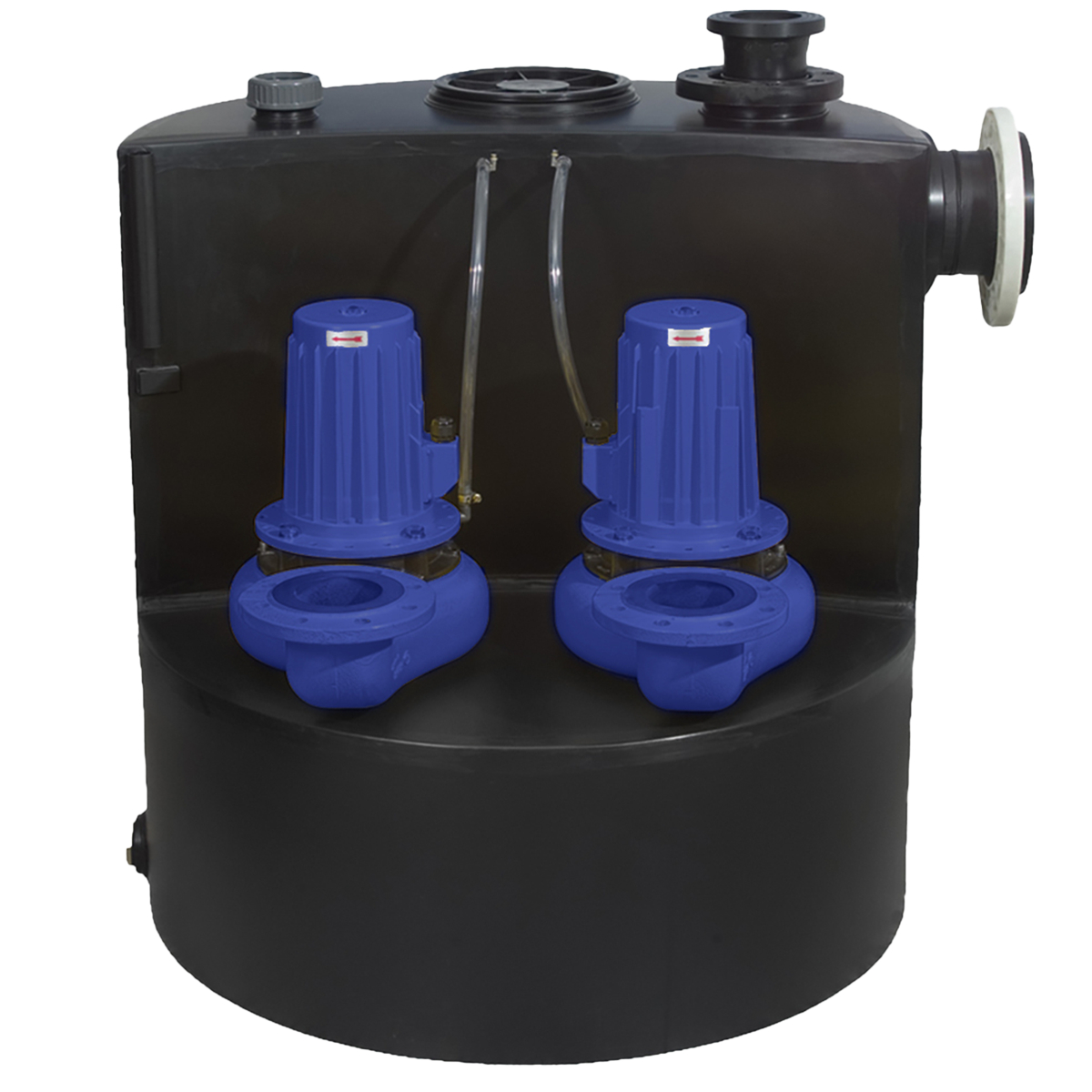

• La station de relevage Autre Sanicubic 2 VX W80 est conçue pour l'évacuation des eaux grises et des eaux-vannes de grands bâtiments
• Elle est équipée de deux pompes à roue vortex avec un passage libre de 80 mm pour le pompage des effluents chargés
• Ce modèle intègre une entrée principale DN 150 adaptée au relevage de volumes importants d'eaux usées
• Sa conception avec coffret de commande pneumatique comprend une alarme sonore et visuelle pour une surveillance sécurisée
• Le système est prévu pour être posé directement au sol afin de simplifier l'installation et la maintenance
Applications
• Relevage des eaux usées dans les bâtiments publics à forte fréquentation
• Evacuation des eaux-vannes et eaux grises dans les immeubles d'habitation collectifs
• Installation en aval d'un séparateur de graisses pour le pompage des effluents traités
• Relevage des eaux usées de locaux techniques et commerciaux en sous-sol
• Gestion des eaux usées dans les infrastructures tertiaires nécessitant une forte capacité de pompage
Avantages
• L'installation au sol sans génie civil complexe facilite la mise en place sur site
• L'accessibilité optimisée de la cuve et des pompes simplifie les opérations de maintenance
• La présence de deux pompes triphasées assure une redondance et une continuité de service
• La roue vortex avec passage libre de 80 mm limite les risques de colmatage avec les effluents chargés
• Le coffret de commande inclus avec alarme sonore et visuelle renforce la sécurité d'exploitation
Conception
• Cuve en polyéthylène basse densité de 480 L assurant une grande résistance mécanique
• Corps de pompe en fonte EN-GJL-200 et corps moteur en aluminium pour une longévité accrue
• Roue en polyuréthane avec hydraulique vortex permettant le passage de solides jusqu'à 80 mm
• Enclenchement pneumatique commandé par un coffret ZPS 2 pour une gestion automatique des cycles
• Connexion hydraulique avec une entrée DN 150, un refoulement DN 100 et une ventilation DN 100
Caractéristiques techniques
• Hauteur manométrique totale max : 11 m
• Débit max : 60 m3/h
• Volume total de la cuve : 480 L
• Volume utile de la cuve : 270 L
• Passage libre : 80 mm
• Diamètre d'entrée : 150 mm
• Diamètre de refoulement : 100 mm
• Diamètre de ventilation : 100 mm
• Tension d'alimentation : 400 V
• Fréquence : 50-60 Hz
• Puissance absorbée P1 : 4000 W
• Puissance restituée P2 : 3000 W
• Indice de protection : IP56
• Température max admissible du liquide pompé : 55 °C
• Poids du colis : 229 kg
