Présentation

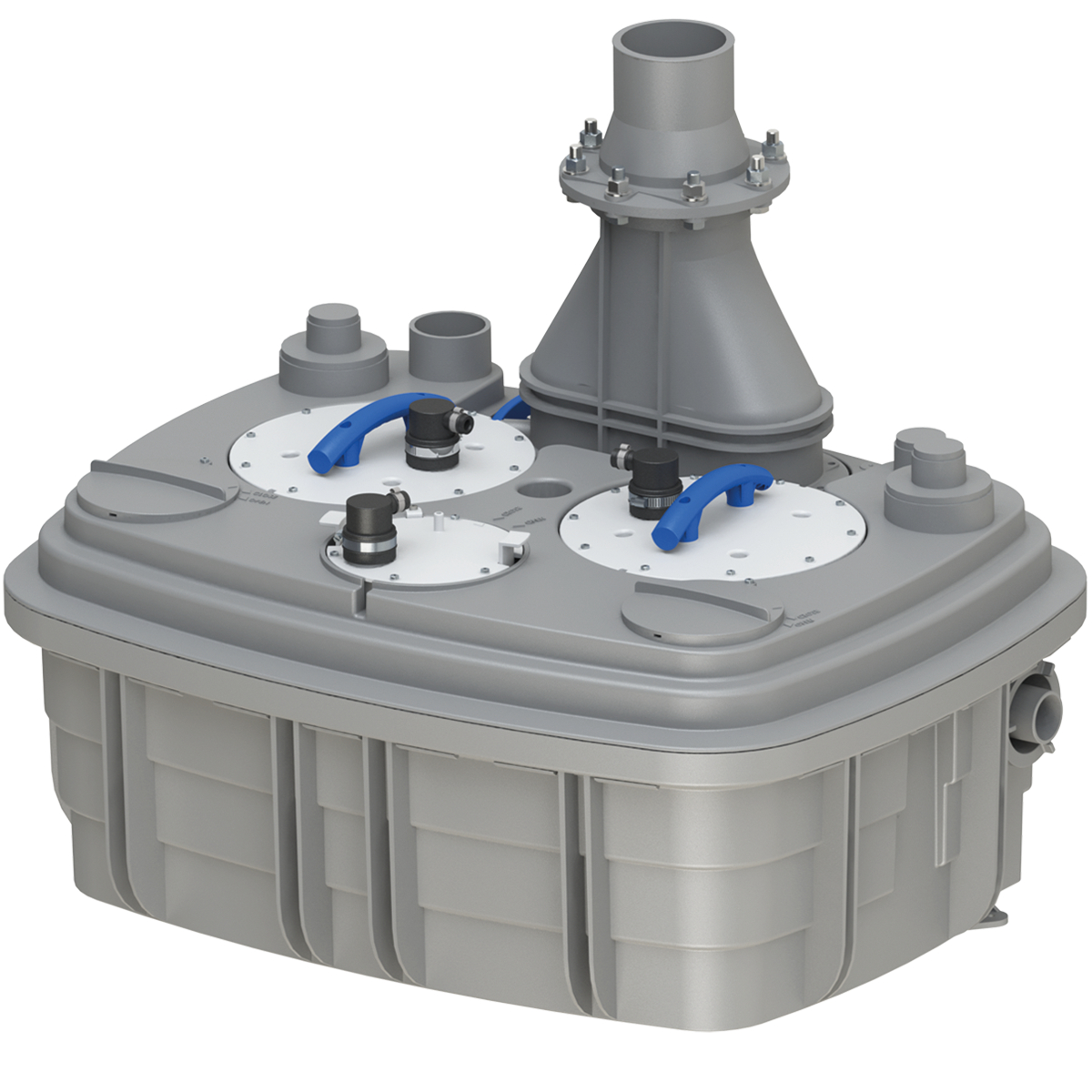

• La station de relevage Sfa Sanicubic 2 VX L est conçue pour le relevage des eaux grises et des eaux-vannes dans les magasins, maisons individuelles et établissements recevant du public
• Elle est équipée de deux pompes avec roue vortex assurant un passage libre de 50 mm pour le pompage des effluents chargés
• Ce modèle dispose de cinq entrées dont deux basses permettant le raccordement simultané de plusieurs équipements sanitaires
• La station est pilotée par un coffret de commande avec alarme sonore et visuelle pour sécuriser le fonctionnement
• Le système Sanicubic 2 VX L est disponible en versions monophasées ou triphasées avec différents niveaux de performances hydrauliques
Applications
• Relevage des eaux grises et des eaux-vannes de maisons individuelles en sous-sol ou en contrebas du réseau d'égout
• Relevage des eaux usées de magasins et locaux commerciaux nécessitant plusieurs raccordements sanitaires
• Gestion des eaux usées dans les établissements recevant du public avec contraintes de fiabilité et de sécurité
Avantages
• Mise en place simplifiée grâce à une station à poser directement au sol sans génie civil important
• Maintenance facilitée par une bonne accessibilité aux organes internes en cas d'intervention
• Polyvalence de raccordement avec cinq entrées dont deux basses pour différents appareils sanitaires
• Sécurité renforcée par l'intégration d'une alarme sonore et visuelle au coffret de commande
• Souplesse d'installation grâce au choix entre alimentation monophasée ou triphasée selon le site
Conception
• Cuve en polypropylène chargé en fibres de verre assurant une excellente résistance mécanique
• Corps de pompe et corps moteur en polyamide PA 12 chargé en fibres de verre pour une grande robustesse
• Roue hydraulique en matériau composite PPO ou PPA chargé en fibres de verre avec technologie vortex
• Commande pneumatique d'enclenchement permettant un démarrage fiable en fonction du niveau d'eau
• Indice de protection IP68 garantissant une étanchéité totale des parties électriques immergées
Caractéristiques techniques
• Hauteur manométrique totale max : 16 m
• Débit max : 55 m3/h
• Tension d'alimentation : 220-240 V
• Fréquence d'alimentation : 50-60 Hz
• Puissance absorbée par pompe : 3500 W
• Puissance restituée par pompe : 2800 W
• Volume total de la cuve : 120 L
• Volume utile de stockage : 26 L
• Niveau enclenchement ON : 165 mm
• Niveau arrêt OFF : 95 mm
• Niveau d'alarme haut : 235 mm
• Passage libre des particules : 50 mm
• Diamètre extérieur des entrées : 40-125 mm
• Diamètre extérieur de refoulement : 90-110 mm
• Diamètre extérieur de ventilation : 75 mm
• Température max admissible du liquide pompé : 70 °C
• Poids du colis : 101.5 kg
