Poste de relevage pour petit collectif

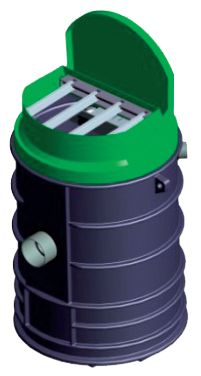

Pedrollo SAR 1000 LIFT "COMPACTE"

Présentation
• Station de relevage équipée de 2 pompes pour relevage d'eaux usées, eaux vannes pour habitat collectif

Applications
• Pour petit collectif (< 100 EH)
• Relevage des eaux vannes et pluviales (VX-ST)

Conception
• Cuve en polyéthylène haute densité (H.1412-Ø1000 mm, avec un volume utile mini de 680 litres)
• Cuve à enterrer (sous espaces verts et en zone non inondable), avec fond nervuré pour scellement
• Couvercle cadenassable en polyester (avec possibilité d’intégrer une grille anti-chute en option)
• 1 Fil d’eau d’arrivée (FEA) non défini (à percer, 1 joint nitrile fourni pour PVC 200)
• Sortie (FER) avec raccord femelle à coller pour tuyau PVC 75 (percée H 500 mm du sommet)
• Ventilation non installée (à percer diam. 108mm, 1 joint nitrile fourni pour PVC 100)

• 2 pompes (inox, VORTEX avec passage 50 mm), modèles VX-ST MONO 230V ou TRI 400V, ou 2 pompes (fonte, dilacératrices pour eaux vannes), modèle TRITUS TR2.2 - TRI 400V uniquement
• Montage sur pied de relevage DN 50 avec barres de guidage 20/27 inox
• Tuyauteries de refoulement internes en PVC 63 pour débit (u) maxi : 14 m3/h
• Clapets fonte 50/60 et vannes PVC 63
• 4 Flotteurs eaux usées lg. 10m, non montés (montage et réglage à réaliser par l’installateur)
• Support flotteurs
• Chaînes de levage + mousquetons inox
• Livré sans coffret (Accessoire indispensable au bon fonctionnement de l’installation - voir Coffret relevage V2B MONO/TRI 12A maxi - X4A306A)

Options
• Kit panier dégrilleur inox - (non monté) G6A3105
• Kit grille anti chute - (non montée) G6A3102
• Potence 150 kg zinguée + treuil - (sans embase) G6A3106
• Embase fixation au sol pour potence (sans visserie chimique) G6A3107
• Connecteur étanche IP68 TH400 AC1A - pour 3G4 mm² X4A1115
• Connecteur étanche IP68 TH400 AD1A - pour 5G2.5 mm² X4A1116

Caractéristiques techniques
• Version : A enterrer
• Volume : 1400 Litres
• Hauteur max (HMT) : 31 m
• Débit max : 36 m3/h
