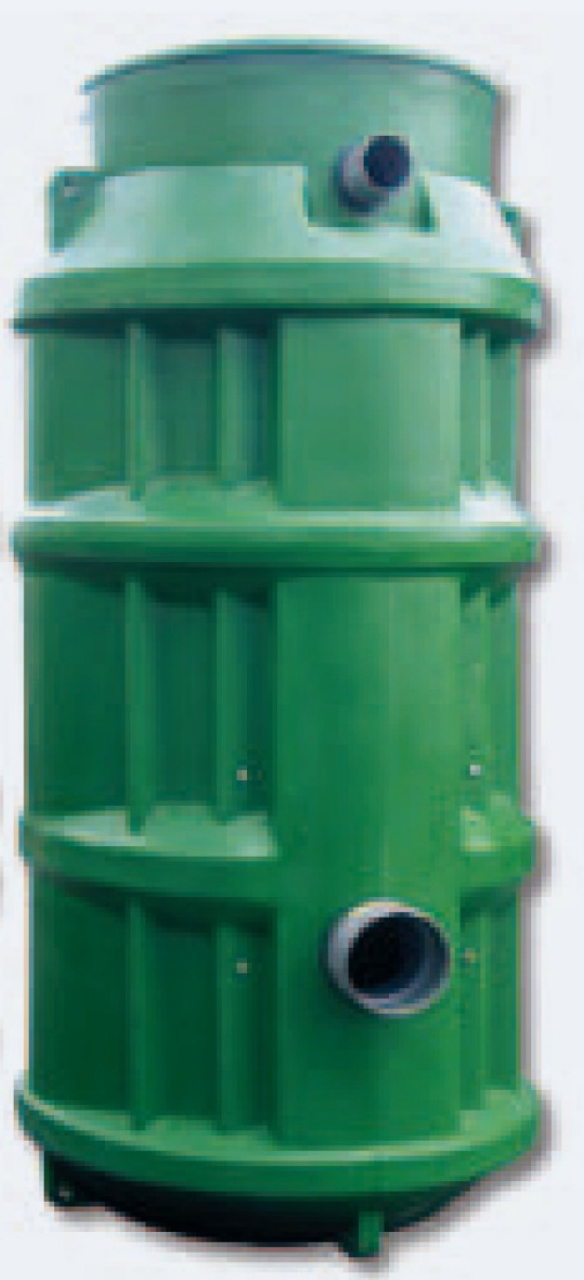

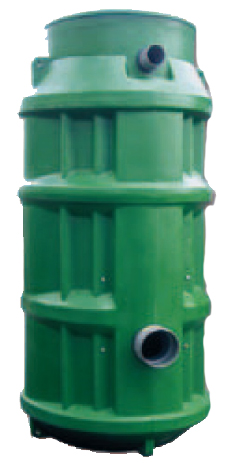

Station de relevage enterrée à double pompe
Mr Pompes SK20-SK25

Présentation
• La station de relevage Mr Pompes SK20-SK25 est conçue pour le relevage des eaux usées domestiques, des eaux vannes et des eaux pluviales dans les petites collectivités. Équipée d’une cuve de grande capacité, elle assure une longue autonomie de fonctionnement et réduit la fréquence de démarrage des pompes. Ce modèle est prévu pour une pose extérieure enterrée avec arrivée gravitaire profonde jusqu’à 1900 mm. Sa conception avec guidage sur barres facilite les interventions de maintenance sans descendre dans la cuve. Le système est livré complet avec organes hydrauliques et coffret de commande pour une installation rapide et sécurisée

Applications
• Relevage domestique des eaux usées chargées dans les habitations individuelles et collectives
• Relevage des eaux vannes provenant des toilettes et sanitaires
• Évacuation des eaux claires et des eaux pluviales vers un réseau supérieur
• Poste de relevage enterré pour petites collectivités et lotissements
• Installation en extérieur sous espace vert avec accès sécurisé par couvercle verrouillable

Avantages
• Grande capacité de cuve assurant une longue autonomie et limitant les démarrages de pompes
• Pose enterrée permettant une intégration discrète en extérieur sous espace vert
• Maintenance facilitée grâce aux pieds d’assise et aux barres de guidage pour les pompes
• Sécurité renforcée par la grille anti-chute, le couvercle antidérapant et le flotteur d’alarme
• Adaptabilité du poste avec options de rehausses, panier dégrilleur et armoire étanche sur demande

Conception
• Cuve enterrable de grande capacité avec annelures augmentant la résistance à l’écrasement
• Deux pieds d’assise avec barres de guidage pour descente et remontée des pompes C 10
• Double canalisation de refoulement en diamètre 63 mm équipée de vannes et clapets à boule en diamètre 50 mm
• Entrée gravitaire en diamètre 200 mm avec manchon et joint passe cloison pré-percé selon le modèle
• Fil d’eau de sortie en manchon PVC de 63 mm pré-percé à 610 mm du terrain naturel
• Couvercle en polyéthylène antidérapant avec serrure, compatible pose sous espace vert
• Pattes d’ancrage et de levage permettant le lestage en présence de nappe phréatique
• Coffret de commande et de protection type RS avec flotteur d’alarme et trois flotteurs de niveau de 10 m

Caractéristiques techniques
• Type de produit : station de relevage enterrée à double pompe
• Modèles disponibles : SK/20 et SK/25
• Usage : eaux claires, eaux usées domestiques et eaux vannes
• Nombre de pompes : 2 pompes type C 10
• Diamètre extérieur de cuve modèles SK/20 et SK/25 : 1180 mm
• Diamètre d’entrée gravitaire : 200 mm avec manchon et joint passe cloison
• Profondeur fil d’eau d’entrée modèle SK/20 : 1400 mm sous terrain naturel
• Profondeur fil d’eau d’entrée modèle SK/25 : 1900 mm sous terrain naturel
• Profondeur fil d’eau de sortie modèles SK/20 et SK/25 : 610 mm sous terrain naturel
• Diamètre de refoulement : 2 canalisations de 63 mm
• Organes de sécurité : grille anti-chute et flotteur d’alarme
• Équipements hydrauliques : 2 vannes et 2 clapets à boule en diamètre 50 mm
• Équipements électriques : coffret de commande et de protection RS
• Accessoires en option : armoire étanche polyester, panier dégrilleur, rehausses, regard à vannes
• Pose : installation extérieure enterrée avec pattes d’ancrage et de levage
