Présentation

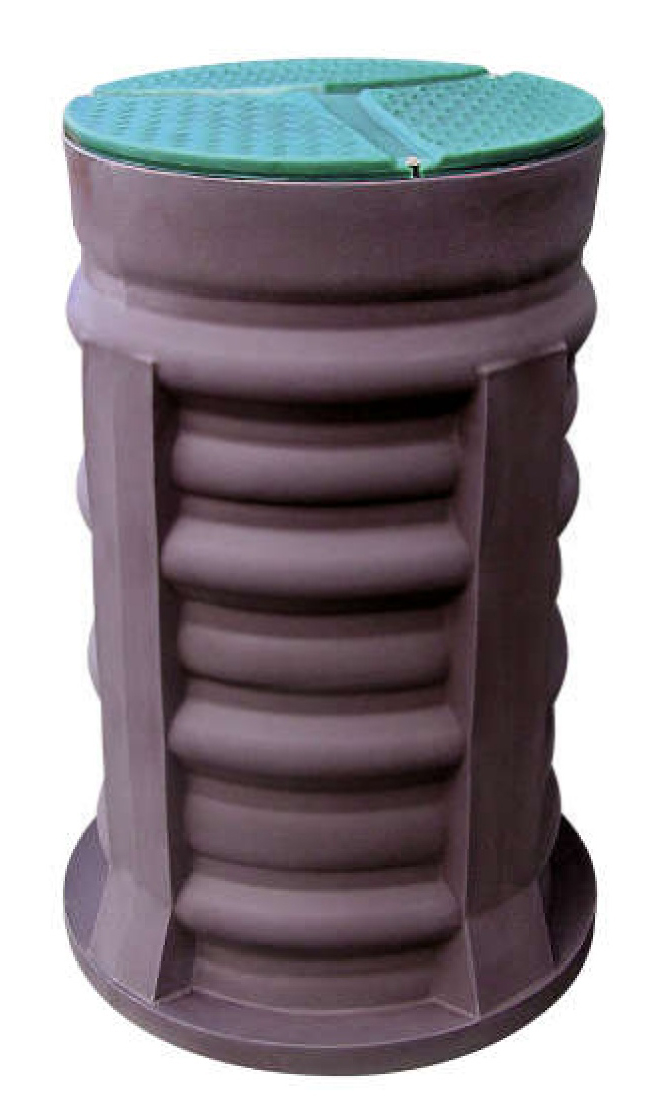

• Le poste de relevage Mr Pompes SK23/12 EVO est conçu pour le relevage automatique des eaux usées chargées, des eaux claires et des eaux pluviales en habitat individuel ou collectif. Équipé de deux pompes de type VS50L montées sur pieds d'assise et guidées par barres inox, il assure un fonctionnement sécurisé même en cas d'utilisation intensive. Ce modèle dispose d'une cuve en polyéthylène haute densité de 410 litres, traitée anti-UV et conforme à la norme européenne EN 12050-1. Sa conception compact avec hauteur 1,20 m permet une installation facilitée dans de nombreux environnements, y compris en présence de nappe phréatique. Le système intègre un coffret de commande et de protection avec alarme visuelle et sonore pour une surveillance permanente de l'installation
Applications
• Relevage domestique des eaux usées chargées de maisons individuelles et groupées
• Relevage des eaux claires et eaux pluviales provenant des toitures, terrasses ou parkings
• Relevage des eaux usées collectives jusque 15 équivalents habitants, soit approximativement 3 maisons
• Relevage des eaux usées de petites collectivités comme salles de sport, restaurants ou aires de lavage
• Relevage des eaux usées de locaux tertiaires tels que bureaux ou petite école
Avantages
• Sécurisation de l'installation grâce à la présence d'une pompe de secours en alternance
• Gestion complète par coffret électrique avec commande, protection magnétothermique et alarme intégrée
• Maintenance facilitée par les pieds d'assise fonte, les barres de guidage inox et les chaînes de levage
• Adaptation aux sites sensibles grâce à la conformité à la norme EN 12050-1 pour eaux usées
• Souplesse d'installation avec cuve compacte, multiples possibilités d'entrées supplémentaires et accessoires dédiés
Conception
• Cuve en polyéthylène haute densité de 410 litres traitée anti-UV pour une excellente tenue mécanique
• Anneau d'ancrage moulé dans la masse de diamètre 800 mm pour lestage en cas de nappe phréatique
• Deux trous de diamètre 10 mm dans l'anneau d'ancrage pour fixation rigide sur la dalle
• Couvercle à poser en polyéthylène haute densité vert gazon, fixé par trois vis inox avec joint plat d'étanchéité
• Fil d'eau d'arrivée percé à moins 0,35 m du terrain naturel avec joint à lèvre de diamètre 100 mm passe-cloison
• Fil d'eau de sortie de diamètre 63 mm percé à moins 0,35 m du terrain naturel en face de l'entrée en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard du marché
• Quatre méplats de 140 mm répartis tous les 90 degrés pour autoriser des entrées supplémentaires
• Équipement interne comprenant presse-étoupe, support de fixation pour câbles, cordes et chaînes
• Notice de mise en service fournie avec joints de diamètre 50 et 100 mm et colliers d'électricien
Caractéristiques techniques
• Type de produit : poste de relevage pour eaux usées avec deux pompes
• Capacité cuve : 410 litres
• Hauteur cuve : 1,20 m
• Norme de conception : EN 12050-1
• Nombre de pompes installées : 2
• Type de pompe : VS50L avec roue Vortex et condensateur externe
• Passage libre pompe : 50 mm
• Canalisation de refoulement extérieure : diamètre 63 mm (DN 50)
• Fil d'eau d'arrivée : moins 0,35 m du terrain naturel
• Fil d'eau de sortie : moins 0,35 m du terrain naturel
• Matière cuve et couvercle : polyéthylène haute densité traité anti-UV
• Pied d'assise : fonte DN 50 avec barres de guidage inox
• Organe de retenue : clapet à boule en PVC Socla DN 50
• Organe d'isolement : vanne PVC DN 50 sur refoulement
• Traversée de paroi sortie poste : filetage 2 pouces un demi
• Coffret électrique : modèle RS2524 pour protection et commande
• Fonction coffret : alternance des pompes avec protection magnétothermique
• Dispositif d'alarme : visuelle et sonore avec flotteur dédié
• Flotteurs de commande : un flotteur de commande et deux niveaux FLOTEC avec câble 10 m
• Flotteur d'alarme : modèle OLYMPIC avec câble 10 m
• Hauteur max : 13 m
• Débit max : 32 m3/h
