Présentation

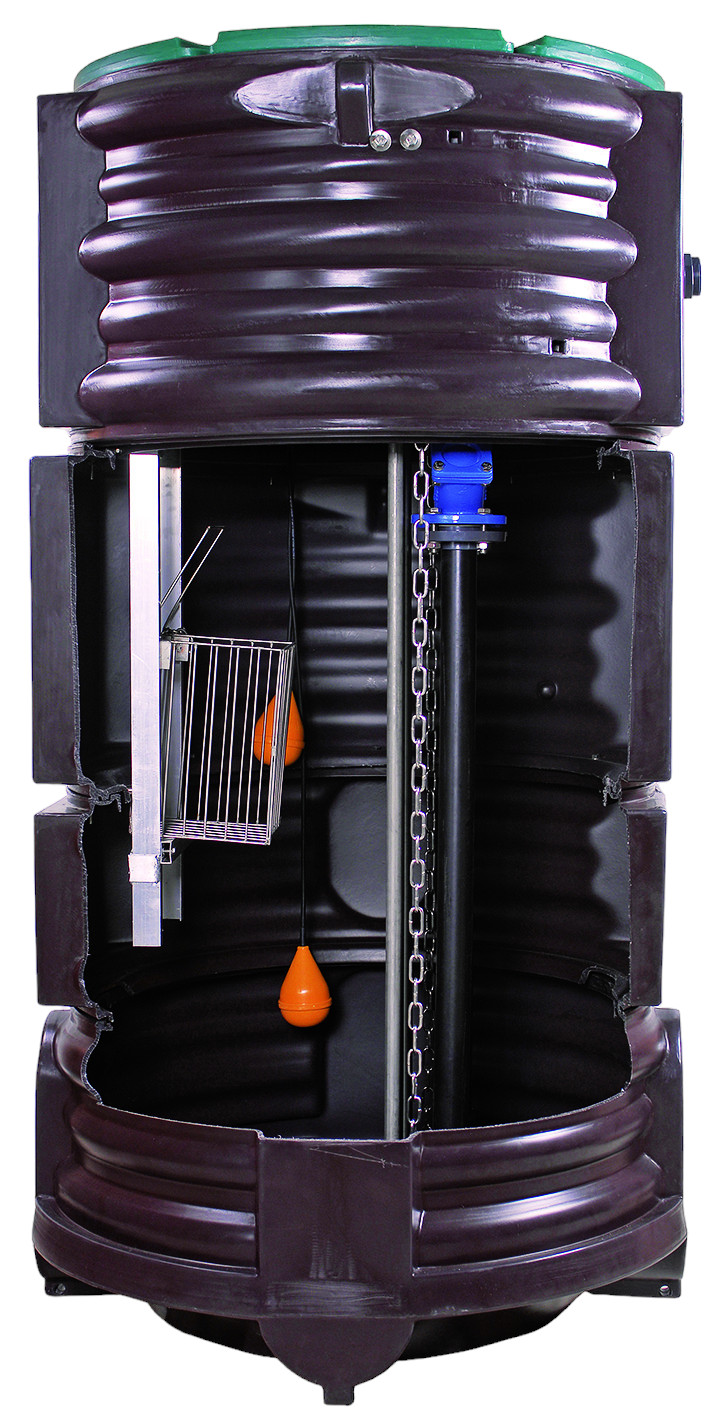

• Le poste de relevage Mr Pompes SK5 est conçu pour le relevage des eaux usées et eaux vannes dans l'habitat collectif. Équipé d'une cuve en polyéthylène haute densité et de deux pompes avec passages hydrauliques de 50 ou 65 mm, il assure une évacuation fiable des effluents. Ce modèle est proposé en quatre hauteurs de cuve afin d'optimiser le volume de stockage selon les besoins du site. Sa conception tout équipée avec clapets, vannes et flotteurs facilite l'installation et la maintenance. Le système breveté de fond renforcé en nid d'abeille améliore la résistance mécanique et la tenue à long terme en conditions difficiles
Applications
• Relevage des eaux usées collectives dans immeubles d'habitation
• Relevage d'eaux vannes issues de sanitaires collectifs
• Gestion des eaux claires et eaux pluviales en habitat groupé
• Stations de relevage pour lotissements et petits ensembles tertiaires
• Installations en nappe phréatique selon la norme NF EN 12566-1
Avantages
• Fond de cuve renforcé en nid d'abeille rotomoulé breveté pour une excellente résistance mécanique
• Montage rigide avec assemblage en force garantissant l'intégrité et l'étanchéité de la cuve sans perçage des parois ni du fond
• Poste livré tout équipé avec pompes, vannes, clapets, flotteurs et canalisations pour réduire le temps de pose sur chantier
• Compatibilité avec plusieurs gammes de pompes permettant d'adapter le poste aux débits et hauteurs de relevage recherchés
• Large choix d'options et d'accessoires pour sécuriser l'accès, faciliter la maintenance et répondre aux exigences de chaque projet
Conception
• Cuve en polyéthylène haute densité traitée anti UV pour une durabilité accrue en enterré
• Fond de cuve incliné auto-nettoyant limitant les dépôts et les risques de colmatage
• Épaisseur de paroi de 8 à 10 mm assurant une excellente tenue mécanique et une bonne résistance aux poussées de terre
• Deux pompes submersibles avec passage libre de 50 ou 65 mm montées sur pieds d'assise avec barres de guidage inox 304
• Équipements hydrauliques intégrés comprenant clapets à boule en fonte, vannes et canalisations en PVC
• Système de commande par quatre flotteurs, avec possibilité d'ajouter une sonde piézoélectrique pour une mesure de niveau précise
• Chaînes de levage en inox 316 pour les pompes et chaîne de fixation inox 316 pour les flotteurs
• Couvercle standard en polyéthylène haute densité avec version en fibre de verre et barres antichute disponible en option
Caractéristiques techniques
• Type de produit : poste de relevage eaux usées double pompe
• Nombre de pompes : 2 unités
• Matière de la cuve : polyéthylène haute densité traité anti UV
• Diamètre extérieur de cuve : 1,2 m
• Tailles de cuve disponibles : SK5/12, SK5/16, SK5/20, SK5/22
• Hauteur cuve SK5/12 : 1,2 m
• Hauteur cuve SK5/16 : 1,6 m
• Hauteur cuve SK5/20 : 2,0 m
• Hauteur cuve SK5/22 : 2,2 m
• Volume utile SK5/12 : 1356 l
• Volume utile SK5/16 : 1808 l
• Volume utile SK5/20 : 2260 l
• Volume utile SK5/22 : 2486 l
• Épaisseur des parois de cuve : 8 à 10 mm
• Passage hydraulique des pompes : 50 ou 65 mm
• Diamètre standard arrivée FEA : 160 mm ou 200 mm (autre sur demande)
• Nombre de flotteurs : 4 unités (sonde piezo en option)
• Matière des barres de guidage : inox 304
• Matière des chaînes de levage : inox 316
• Matière des canalisations internes : PVC
• Matière des clapets à boule : fonte
• Matière du couvercle standard : polyéthylène haute densité
• Hauteur max : 29 m
• Débit max : 30 m3/h
