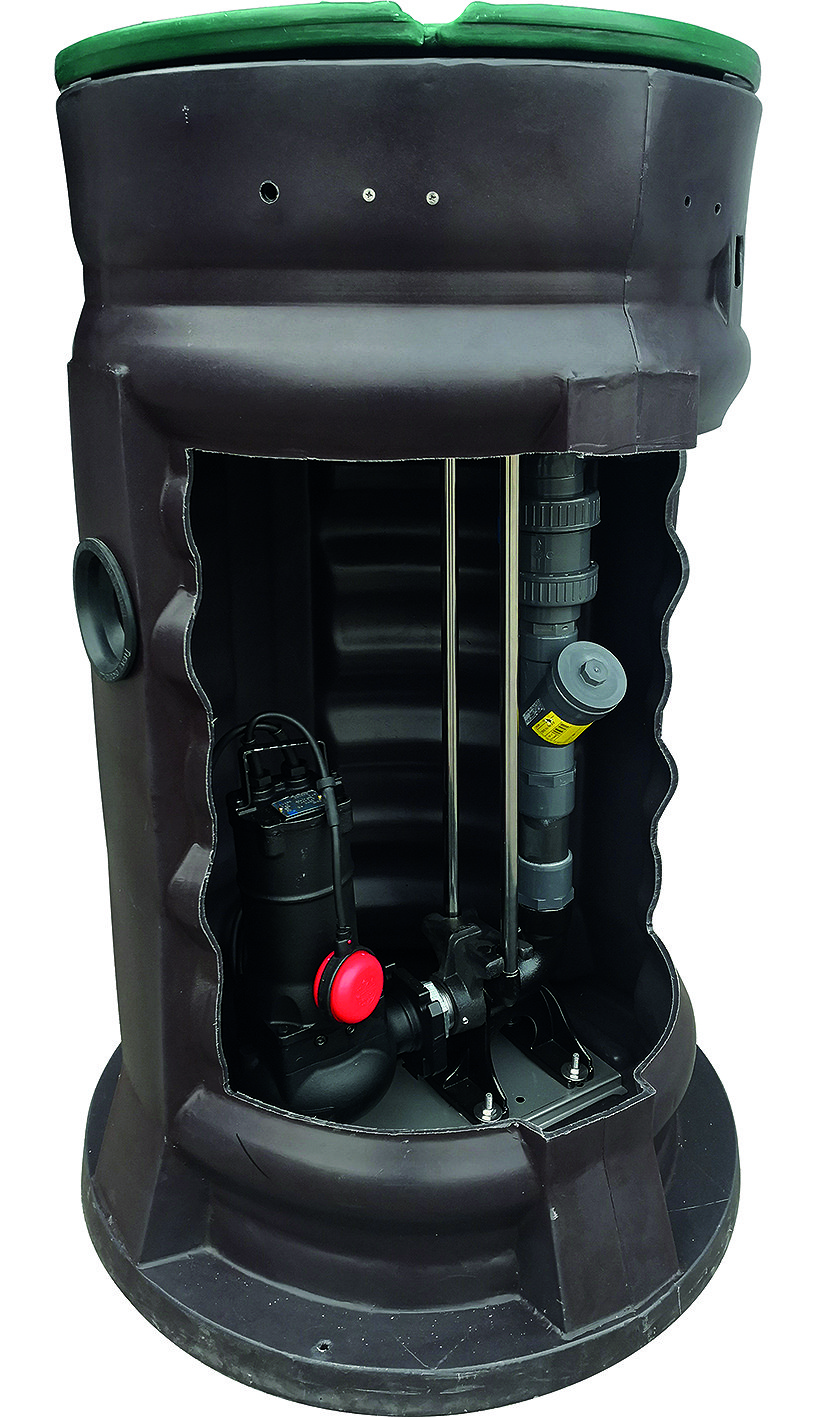

Poste de relevage 1 pompe cuve polyéthylène 650 litres
Mr Pompes SK3/16 EVO

Présentation

• Le poste de relevage Mr Pompes SK3/16 EVO est conçu pour le relevage des eaux usées domestiques, y compris les eaux chargées avec WC. Équipé d'une cuve polyéthylène haute densité de 650 litres, il assure une installation robuste et durable pour les applications résidentielles et petites collectivités. Sa conception avec une pompe en pied d'assise et un système de guidage inox facilite les opérations de maintenance et de dépannage. Le coffret électrique de commande et de protection avec alarme visuelle et sonore sécurise le fonctionnement du poste. Le système est conforme à la norme européenne EN 12050-1 pour le relevage des eaux usées
• Ce modèle est adapté aux eaux claires, eaux pluviales et eaux usées domestiques, avec un fil d'eau d'arrivée réglable selon la configuration du chantier. La conception de la cuve avec anneau d'ancrage moulé et méplats prévus pour des entrées supplémentaires permet une grande flexibilité d'installation. Le poste intègre une pompe HQ VS50L à roue Vortex avec condensateur externe pour le relevage des effluents chargés. Le couvercle en polyéthylène haute densité traité anti-UV et le joint plat garantissent l'étanchéité de l'ensemble. Des accessoires optionnels comme la rehausse de 250 mm et le panier dégrilleur complètent la solution selon les besoins du site

Applications

• Relevage des eaux usées domestiques y compris WC dans l'habitat individuel et collectif
• Relevage des eaux claires et eaux pluviales en sous-sol ou zones en contrebas
• Protection contre les refoulements et inondations dans les locaux techniques et parkings
• Evacuation des effluents vers le réseau d'assainissement lorsque le niveau est insuffisant
• Installation dans les zones avec présence de nappe phréatique nécessitant un lestage sécurisé

Avantages

• Sécurisation de l'installation grâce au coffret de protection magnétothermique avec alarme visuelle et sonore
• Facilité de maintenance avec pompe sur pied d'assise, barres de guidage inox et accès par couvercle à vis
• Grande capacité de stockage de 650 litres permettant de limiter les démarrages de la pompe
• Flexibilité d'implantation grâce aux méplats permettant des entrées supplémentaires et au fil d'eau d'arrivée percé sur demande
• Adaptation aux eaux chargées avec pompe HQ VS50L équipée d'une roue Vortex et triple étanchéité

Conception

• Cuve en polyéthylène haute densité 650 litres traitée anti-UV pour une tenue mécanique et une durabilité élevées
• Anneau d'ancrage moulé dans la masse de diamètre 800 mm pour le lestage en cas de nappe phréatique, avec deux trous de diamètre 10 mm pour la fixation sur dalle
• Couvercle à poser en polyéthylène haute densité vert gazon, fixé par trois vis inox, avec étanchéité assurée par un joint plat
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni, et fil d'eau de sortie de diamètre extérieur 63 mm percé à -0,35 m du terrain naturel en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard, avec quatre méplats de 140 mm tous les 90° autorisant des entrées supplémentaires
• Equipement interne comprenant tuyauterie en PVC pression de diamètre extérieur 63 mm, pied d'assise fonte DN 50, clapet à boule PVC DN 50, vanne PVC DN 50 et traversée de paroi de sortie 2''1/2
• Pompe immergée HQ VS50L à roue Vortex avec condensateur externe, installée sur pied d'assise avec chaines et manilles inox
• Coffret électrique MS200 de commande et de protection avec protection magnétothermique, alarme visuelle et sonore et flotteur d'alarme OLYMPIC avec 10 m de câble
• Notice de mise en service fournie avec joints de 50 mm et 100 mm et colliers d'électricien pour une installation complète

Caractéristiques techniques

• Type de produit : poste de relevage 1 pompe
• Norme de référence : EN 12050-1
• Capacité de cuve : 650 litres
• Hauteur de poste : 1,60 m
• Matière de la cuve : polyéthylène haute densité traité anti-UV
• Diamètre de l'anneau d'ancrage : 800 mm
• Diamètre de la partie supérieure : 660 mm
• Nombre de méplats pour entrées supplémentaires : 4
• Section des méplats : 140 mm
• Fil d'eau d'arrivée (FEA) : -0,5 à -0,9 m du terrain naturel selon configuration
• Fil d'eau de sortie standard : -0,35 m du terrain naturel
• Diamètre du fil d'eau d'arrivée : 100 mm avec joint à lèvre
• Diamètre extérieur de la canalisation de refoulement : 63 mm (DN 50)
• Equipement de tuyauterie : PVC pression diamètre extérieur 63 mm
• Type de pied d'assise : fonte DN 50 avec barres de guidage inox
• Type de clapet : clapet à boule PVC DN 50
• Type de vanne : vanne PVC DN 50
• Traversée de paroi de sortie : filetage 2''1/2
• Pompe installée : HQ VS50L à roue Vortex avec condensateur externe
• Coffret de commande : MS200 avec protection magnétothermique
• Alarme : visuelle et sonore avec flotteur d'alarme OLYMPIC et 10 m de câble
• Options disponibles : rehausse de 250 mm et panier dégrilleur inox
• Hauteur max : 13 m
• Débit max : 32 m3/h
