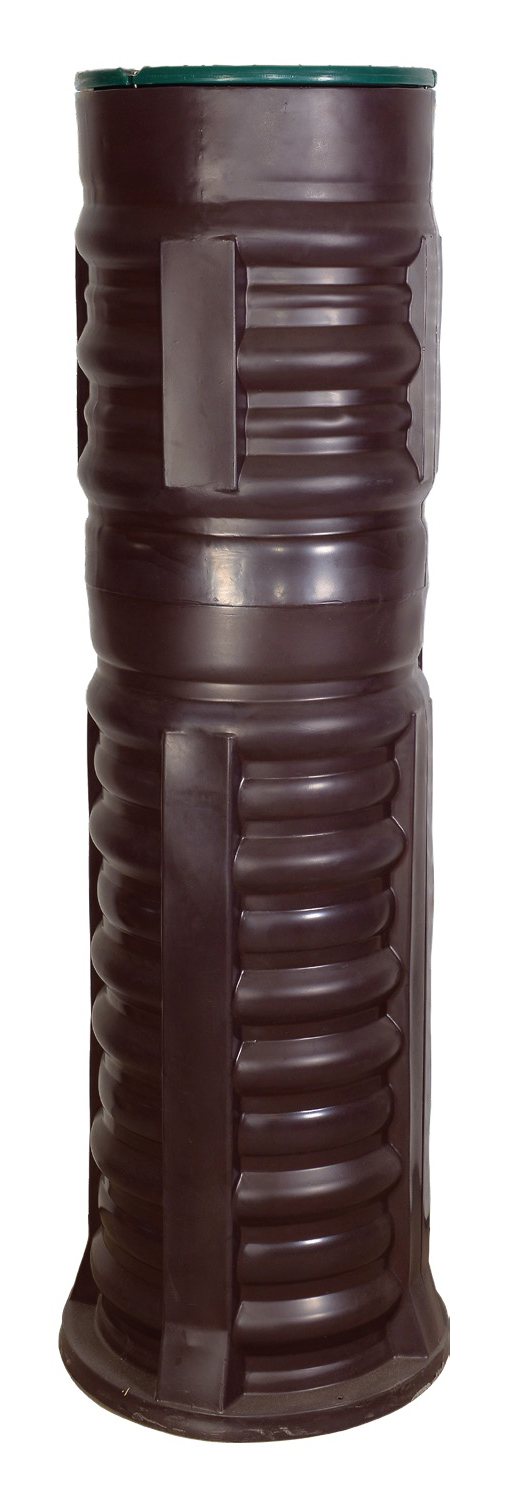

Présentation
• Le poste de relevage Mr Pompes SK23/25 est conçu pour le transfert automatique des eaux usées et eaux chargées en assainissement individuel ou collectif
• Équipé de deux pompes de relevage et d'une cuve de grande capacité, ce modèle produit assure un fonctionnement fiable en usage domestique ou exigeant
• Sa conception avec pied d'assise facilite l'installation hydraulique et la maintenance des pompes sans démontage complet du poste
• Le système peut recevoir différentes configurations de pompes, standard ou dilacératrices, afin de s'adapter aux contraintes de refoulement et de charge
• Le coffret de commande et de protection avec alarme renforce la sécurité d'exploitation et la surveillance du poste de relevage
Applications
• Relevage des eaux usées domestiques vers le réseau d'assainissement
• Transfert d'eaux chargées dans les bâtiments d'habitation ou petits tertiaires
• Équipement de sous-sols, parkings ou locaux en contrebas du tout-à-l'égout
• Relevage pour installations sanitaires situées en dessous du niveau de refoulement
• Utilisation en postes de relevage neufs ou en rénovation d'installations existantes
Avantages
• Capacité utile importante permettant de limiter la fréquence des démarrages de pompe
• Large gamme de configurations de pompes pour s'adapter aux hauteurs et débits de relevage
• Version EVO disponible pour les utilisations exigeantes avec protection renforcée et condensateur externe
• Montage sur pied d'assise pour un démontage facile des pompes et une maintenance simplifiée
• Conformité à la norme européenne EN 12050-1 pour les postes de relevage d'eaux usées
Conception
• Cuve de poste de relevage avec diamètre utile 700 mm
• Capacité de stockage des eaux usées de 960 litres
• Montage pied d'assise PA pour fixation rapide des pompes de relevage
• Poste SK23 standard livré avec deux pompes eaux chargées et coffret de commande et protection avec alarme
• Poste SK23 EVO équipé de deux pompes eaux chargées avec condensateur externe et coffret de protection magnétothermique avec alarme
• Raccordement de refoulement prévu pour canalisation extérieure de diamètre 63 mm
• Possibilité de montage de réhausse de poste en usine, avec deux réhausses maximum
• Compatibilité avec panier dégrilleur inox pour poste de hauteur supérieure ou égale à 1,60 m
Caractéristiques techniques
• Norme de fabrication : EN 12050-1
• Type de fluide : eaux usées et eaux chargées
• Nombre de pompes : 2
• Diamètre utile de la cuve : 700 mm
• Capacité de la cuve : 960 litres
• Diamètre extérieur de canalisation de refoulement : 63 mm
• Hauteur de la surface d'eau d'exploitation FEA : -1,3 à -1,8 m selon modèle
• Version SK23 standard : deux pompes eaux chargées, montage pied d'assise PA
• Version SK23 EVO : deux pompes eaux chargées avec condensateur externe
• Coffret de commande standard : commande et protection avec alarme
• Coffret de commande EVO : protection magnétothermique avec alarme
• Modèle nu SK23/25 PA DN50 NU : poste pré-équipé sans pompe ni coffret
• Passage libre hydraulique des pompes standard : 50 mm
• Versions de pompes possibles : F 50.37.1, F 50.75.1 ou .3, F 50.110.1 ou .3, F 50.150.1 ou .3, SGR 40.150.1 ou 40.120.3
• Versions de pompes EVO possibles : HQ VS 50L 06.2M ou T, HQ VS 50L 09.2M ou T, HQ VS 50L 11.2M ou T
• Hauteur max : 21 m
• Débit max : 30 m3/h
