Présentation
• Le poste de relevage Mr Pompes SK23/12 est conçu pour le transfert automatique des eaux usées domestiques et des eaux pluviales vers le réseau d’assainissement lorsque l’écoulement gravitaire n’est pas possible
• Équipé de deux pompes de relevage, ce modèle assure la continuité de service grâce à une pompe de secours et à un coffret de commande avec alarme intégrée
• Sa cuve en polyéthylène haute densité de 410 litres est traitée anti-UV pour garantir une excellente résistance mécanique et une durabilité élevée
• Le système est conforme à la norme européenne EN 12050-1 et s’adapte aux installations enterrées avec présence éventuelle de nappe phréatique
Applications
• Relevage domestique des eaux usées chargées en habitat individuel ou collectif
• Relevage des eaux claires et des eaux pluviales en sous-sols et parkings enterrés
• Évacuation des effluents vers le réseau d’assainissement lorsque la pente naturelle est insuffisante
• Installations neuves ou en rénovation nécessitant un poste de relevage compact et sécurisé
• Sites exposés aux risques d’inondation ou de refoulement par le réseau public
Avantages
• Sécurisation de l’installation grâce à la présence de deux pompes, dont une en secours avec alternance automatique
• Maintenance facilitée par les pieds d’assise, les barres de guidage inox et l’accessibilité du couvercle vissé
• Surveillance renforcée avec coffret électrique de commande, protection magnéto-thermique et alarme visuelle et sonore
• Adaptation simple au chantier grâce aux entrées supplémentaires possibles et au fil d’eau d’arrivée percé sur demande
• Robustesse de la cuve en polyéthylène haute densité traitée anti-UV, compatible avec les tampons fonte standard
Conception

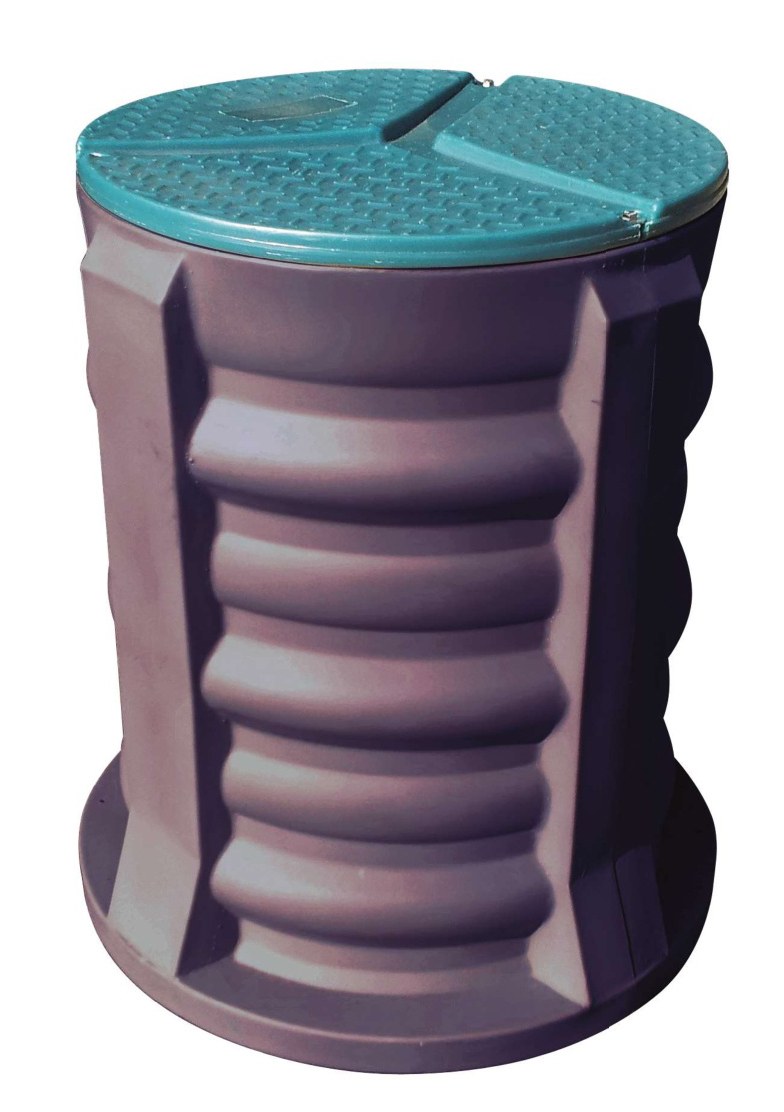

• Cuve en polyéthylène haute densité de 410 litres traitée anti-UV pour une installation enterrée durable
• Anneau d’ancrage moulé dans la masse de diamètre 800 mm pour le lestage en présence de nappe phréatique
• Deux trous de diamètre 10 mm sur l’anneau d’ancrage permettant la fixation du poste de relevage sur la dalle béton
• Couvercle à poser en polyéthylène haute densité vert gazon, fixé par trois vis en acier inoxydable
• Étanchéité assurée par un joint plat positionné sous le couvercle sur la partie supérieure de la cuve
• Fil d’eau d’arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Fil d’eau de sortie de diamètre 63 mm percé à -0,35 m du terrain naturel, en face de l’entrée en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard du marché
• Quatre méplats de 140 mm sur la hauteur du poste, disposés tous les 90°, autorisant des entrées supplémentaires
• Équipements internes comprenant presse-étoupe, support de fixation pour câbles, cordes ou chaînes et accessoires de mise en service
• Tuyauterie interne en PVC pression de diamètre extérieur 63 mm, avec pieds d’assise en fonte DN 50 et barres de guidage inox
• Organe de retenue composé de clapets à boule en PVC Socla DN 50 et de vannes en PVC DN 50
• Coffret électrique de protection et de commande RA23A avec alternance des pompes et protections intégrées
• Flotteurs de commande et d’alarme fournis avec câbles de 10 mètres pour la gestion des niveaux
• Option de rehausse de 250 mm pour adapter la hauteur du poste au terrain fini
Caractéristiques techniques
• Type de produit : poste de relevage pour eaux usées à deux pompes
• Capacité de cuve : 410 litres
• Hauteur du poste : 1,20 m
• Diamètre de la partie supérieure : 660 mm
• Diamètre de l’anneau d’ancrage : 800 mm
• Nombre de pompes : 2 pompes (dont une de secours)
• Type de pompes compatibles : Vortex ou dilacératrice selon version
• Standard d’installation : postes de relevage avec pied d’assise
• Diamètre de passage hydraulique : DN 50
• Canalisation de refoulement : diamètre extérieur 63 mm (DN 50)
• Fil d’eau d’arrivée (FEA) : -0,4 à -0,5 m du terrain naturel selon les versions
• Sortie de poste : traversée de paroi 2 pouces un demi
• Norme de conformité : EN 12050-1
• Matériau de la cuve : polyéthylène haute densité traité anti-UV
• Coffret électrique : coffret de protection et de commande RA23A avec alarme
• Alarmes intégrées : alarme visuelle et sonore pour niveau haut
• Protection des pompes : protection magnéto-thermique intégrée dans le coffret
• Flotteurs fournis : un flotteur de commande et deux niveaux de flotteurs FLOTEC avec câble 10 m
• Flotteur d’alarme : un flotteur OLYMPIC avec câble 10 m
• Accessoires fournis : joints de 50 et 100 mm, colliers d’électricien, chaînes, manilles et traverse de fixation
• Option disponible : rehausse de 250 mm pour adaptation en hauteur
• Hauteur max : 30 m
• Débit max : 30 m3/h
