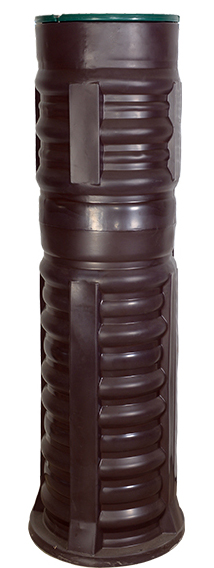

Poste de relevage eaux usées double pompe enterré
Mr Pompes SK23/25 EVO

Présentation

• Le poste de relevage Mr Pompes SK23/25 EVO est conçu pour l évacuation automatique des eaux usées domestiques et collectives vers le réseau d'assainissement
• Équipé de deux pompes de relevage avec roue Vortex, il assure un fonctionnement sécurisé même en cas de fortes charges en matières solides
• Ce modèle intègre une cuve enterrée en polyéthylène haute densité de grande capacité pour limiter les cycles de démarrage
• Sa conception conforme à la norme européenne EN 12050-1 garantit un niveau élevé de fiabilité et de sécurité pour les installations exigeantes

Applications

• Relevage domestique des eaux usées chargées en habitation individuelle
• Relevage des eaux claires et eaux pluviales vers le réseau gravitaire ou sous pression
• Relevage des eaux usées collectives jusqu'à 15 équivalents habitants
• Évacuation des effluents pour petites collectivités comme trois maisons ou petit immeuble
• Relevage des eaux usées dans bâtiments tertiaires de petite taille

Avantages

• Sécurisation de l installation grâce à la présence d une pompe de secours en alternance
• Surveillance renforcée par coffret électrique de commande avec alarme visuelle et sonore intégrée
• Maintenance facilitée par le pied d assise et les barres de guidage permettant la remontée des pompes sans démontage de la tuyauterie
• Flexibilité d utilisation en mode manuel ou automatique selon les besoins de l'exploitation
• Adaptation aux installations collectives jusqu'à 15 équivalents habitants avec grande capacité de cuve

Conception

• Cuve en polyéthylène haute densité traitée anti UV de 960 litres pour pose enterrée
• Anneau d ancrage moulé dans la masse de diamètre 800 mm pour lestage en présence de nappe phréatique
• Couvercle en polyéthylène haute densité vert gazon fixé par trois vis en acier inoxydable
• Étanchéité du couvercle assurée par joint torique périphérique
• Fil d'eau d arrivée percé sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Fil d'eau de sortie de diamètre extérieur 63 mm percé à moins 0,35 m du terrain naturel en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standards
• Quatre méplats de 140 mm disposés tous les 90 degrés pour entrées supplémentaires
• Tuyauterie interne en PVC pression de diamètre extérieur 63 mm avec raccords adaptés
• Pied d assise en fonte avec barres de guidage en acier inoxydable pour les pompes
• Clapet à boule en PVC Socla diamètre nominal 50 pour éviter les retours d'eau
• Vanne en PVC diamètre nominal 50 pour l isolement hydraulique
• Traverse de fixation, chaines et manilles en acier inoxydable pour manutention des pompes

Caractéristiques techniques

• Type d installation : poste de relevage enterré pour eaux usées
• Nombre de pompes : 2 pompes de relevage V550L avec roue Vortex
• Norme de conception : EN 12050-1
• Contenance utile de la cuve : 960 litres
• Hauteur totale du poste : 2,50 m
• Diamètre cuve au niveau de l anneau d ancrage : 800 mm
• Diamètre partie supérieure : 660 mm
• Diamètre canalisation de refoulement : 63 mm extérieur correspondant à diamètre nominal 50
• Fil d'eau d arrivée possible : environ moins 1,30 à moins 1,65 m du terrain naturel selon modèles
• Fil d'eau d arrivée avec panier dégrilleur : environ moins 1,40 m
• Matériau de la cuve : polyéthylène haute densité traité anti UV
• Matériau du pied d assise : fonte avec guidage inox
• Accessoires disponibles : rehausse de 250 mm et panier dégrilleur inox
• Coffret de commande : modèle RS2524 avec alternance des pompes
• Équipement de détection : un flotteur de commande et deux niveaux plus un flotteur d alarme avec câbles de 10 m
• Hauteur max : 13 m
• Débit max : 32 m3/h
