Présentation

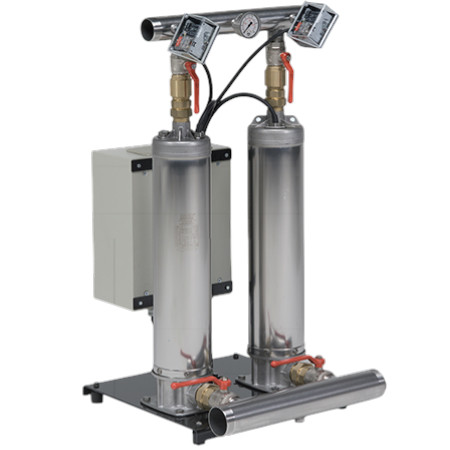

• Le groupe de surpression Saer TB2-MBS-H est conçu pour le pompage et l'augmentation de pression d'eau propre dans les installations domestiques, collectives ou industrielles
• Il est équipé de deux pompes centrifuges fonctionnant en parallèle pour assurer un débit élevé et une pression stable
• Ce modèle permet un fonctionnement en service continu avec deux pompes en marche ou en alternance selon les besoins de l'installation
• Sa conception à double pompe garantit une grande fiabilité de service et une continuité d'alimentation en cas d'arrêt d'une unité
• Le système est dimensionné pour offrir des hauteurs manométriques importantes tout en maintenant de bonnes performances hydrauliques
Applications
• Surpression d'eau dans les bâtiments résidentiels collectifs
• Alimentation et surpression des réseaux d'eau dans les immeubles tertiaires
• Augmentation de pression pour réseaux d'irrigation et d'arrosage
• Surpression pour petites et moyennes installations industrielles
• Alimentation de réseaux d'eau sous pression dans les complexes sportifs
Avantages
• Fonctionnement à deux pompes permettant un service continu même en cas de panne d'une pompe
• Plage de fonctionnement large en débit et en hauteur pour s'adapter à de nombreuses installations
• Puissances moteur optimisées pour un bon compromis entre performances hydrauliques et consommation d'énergie
• Configuration à deux pompes en parallèle offrant une réserve de débit importante en pointe de consommation
• Caractéristiques hydrauliques clairement définies pour un dimensionnement précis de l'installation
Conception
• Ensemble hydraulique dimensionné pour des débits jusqu'à environ 600 l/min avec deux pompes en fonctionnement
• Motorisation électrique à deux moteurs montés en parallèle avec puissances de 2x0,55 kW à 2x4 kW selon les versions
• Courbes hydrauliques établies avec deux pompes en marche pour garantir une hauteur manométrique stable
• Architecture de groupe permettant différentes combinaisons de moteurs et d hydrauliques (séries X, A, Y, B, C)
• Conception prévue pour le pompage d'eau propre ou légèrement chargée sans particules abrasives
Caractéristiques techniques
• Nombre de pompes : 2 unités
• Plage de débit : 0 à 36 m3/h
• Plage de débit : 0 à 600 l/min
• Hauteur manométrique max version TB2-MBS-H X/3 : 44,5 m
• Hauteur manométrique max version TB2-MBS-H X/4 : 58 m
• Hauteur manométrique max version TB2-MBS-H X/5 : 72,5 m
• Hauteur manométrique max version TB2-MBS-H X/6 : 88 m
• Hauteur manométrique max version TB2-MBS-H A/6 : 91 m
• Hauteur manométrique max version TB2-MBS-H Y/7 : 94,5 m
• Hauteur manométrique max version TB2-MBS-H B/7 : 96 m
• Hauteur manométrique max version TB2-MBS-H C/3 : 38 m
• Hauteur manométrique max version TB2-MBS-H C/5 : 66 m
• Hauteur manométrique max version TB2-MBS-H C/7 : 89,5 m
• Hauteur manométrique max version TB2-MBS-H C/9 : 113 m
• Puissance moteur version TB2-MBS-H X/3 : 2x0,55 kW
• Puissance moteur version TB2-MBS-H X/6 : 2x1,1 kW
• Puissance moteur version TB2-MBS-H B/7 : 2x2,2 kW
• Puissance moteur version TB2-MBS-H C/9 : 2x4 kW
