Présentation

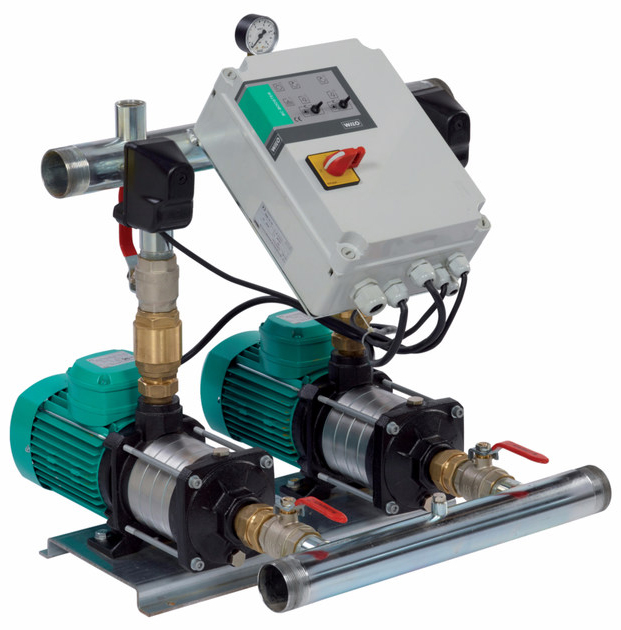

• Installation de distribution d'eau prête à être raccordée, non auto-amorçante avec 2 pompes multicellulaires horizontales, branchées en parallèle à vitesse fixe, à moteur ventilé de la gamme MHIL, équipée d'un coffret de commande BC
Applications
• Distribution d'eau entièrement automatique et surpression dans les bâtiments d'habitation et les petits équipements professionnels
• Pompage d'eau potable et d'eau sanitaire propre, ainsi que d'autres mélanges d'eaux qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni à fibres longues
Avantages
• Installation avec pompes multicellulaires de la gamme MHIL en fonte grise et acier inoxydable
• Hydraulique en acier inoxydable en liaison avec moteurs normalisés IE2 pour moteurs 3~ à partir de 0,75 kW et moteur IE1 pour moteurs 1~
• Deux pompes multicellulaires horizontales, branchées en parallèles, de la gamme MHIL, pour des débits jusqu'à 16 m3/h et des hauteurs manométriques jusqu'à 55 m
• Coffret de commande BC : les fonctionnalités nécessaires au fonctionnement sont assurées par la technologie électromécanique
utilisée. Le coffret de commande est abrité dans un coffret en plastique. Démarrage/arrêt des pompes par un interrupteur à pression ; protection contre le manque d'eau, protection moteur, permutation cyclique des pompes, temporisation de l'arrêt des pompes. Un affichage à LED fournit des informations sur les alarmes, le fonctionnement des pompes, et fournit un interrupteur pour la sélection du mode de fonctionnement.
Conception
• Par installation, deux pompes des gammes MHIL 3 à MHIL 5 avec moteur normalisé IE2 pour moteurs 3~ et IE1 pour moteurs 1~
• Commande automatique de pompage avec coffret de commande BC, spécialement pour le pilotage des pompes à vitesse fixe
• Composants au contact du fluide résistants à la corrosion
• Bâti de base en acier zingué
• Tuyauterie en acier zingué
• Vanne d'arrêt côté refoulement et aspiration de chaque pompe
• Clapet anti-retour côté refoulement de chaque pompe
• Interrupteur à pression côté refoulement
• Manomètre côté refoulement
• En option avec protection contre le manque d'eau côté aspiration
Caractéristiques techniques
• Alimentation réseau 3~ 400 V, 50 Hz ou 1~ 230 V 50 Hz
• Moteur normalisé IE2 pour 3~ à partir de 0,75 kW (pour 1~ : moteur normalisé IE1)
• Protection par fusible coté réseau A, AC 3 selon la puissance du moteur et les directives EVU
• Température max. du fluide +50 °C (+70 °C en option)
• Pression de service 10 bar
• Pression d'alimentation 6 bar
• Diamètre nominal de raccordement R2''
• Classe de protection : IP 54
• Hauteur max (HMT) : 55 m
• Débit max : 16 m3/h
