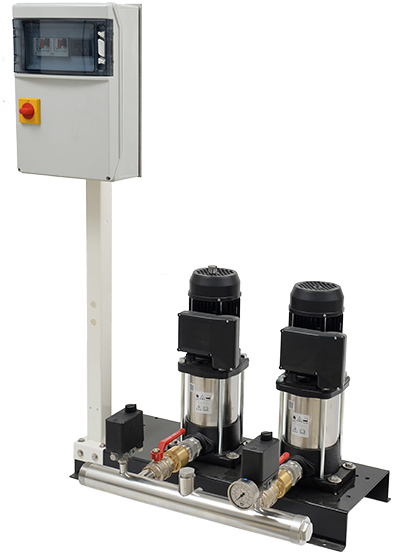

Surpresseur collectif ACS à vitesse fixe
Mr Pompes HP MULTI V

Présentation

• Le surpresseur collectif Mr Pompes HP MULTI V est conçu pour l’augmentation de pression d’eau froide ou chaude sanitaire dans les installations collectives et industrielles. Équipé de 2 ou 3 pompes multicellulaires verticales en inox de type EV, il produit assure une alimentation fiable et conforme aux exigences ACS. Sa conception sur châssis compact avec collecteur inox facilite l’intégration dans les locaux techniques neufs ou en rénovation. Le système intègre un coffret de commande et de protection permettant une gestion automatique des démarrages et des permutations de pompes

Applications

• Surpression collective d’eau sanitaire dans les immeubles d’habitation et bâtiments tertiaires
• Alimentation sous pression de réseaux d’arrosage et d’irrigation
• Adduction d’eau à partir de bâches de stockage ou de réseaux de distribution
• Surpression pour procédés industriels nécessitant une alimentation en eau stable
• Installations neuves ou existantes nécessitant une mise en conformité ACS

Avantages

• Gestion automatique des pompes avec permutation pour équilibrer les heures de fonctionnement et sécuriser l’installation
• Conformité ACS pour les applications d’eau destinée à la consommation humaine
• Construction tout inox des pompes EV et du collecteur pour une excellente résistance à la corrosion
• Module de commande complet avec protections magnéto-thermiques, voyants d’état et report d’alarme
• Montages hydrauliques adaptables en aspiration sur bâche, en charge ou sur réseau d’eau de ville

Conception

• Surpresseur composé de 2 ou 3 pompes multicellulaires verticales EV tout inox
• Coffret de commande et de protection RS2524 avec module de gestion intégré en 24 V
• Pressostat par pompe pour le démarrage et l’arrêt en fonction de la pression réseau
• Clapets anti-retour en laiton et raccords à bride en inox 304 montés sur collecteur
• Vannes d’isolement en laiton nickelé sur les départs de pompes
• Châssis en acier peint avec protection époxy pour utilisation en local technique
• Manomètre à glycérine monté sur le collecteur pour la lecture de la pression
• Collecteur en inox 304 équipé d’un bouchon de purge ou de vidange
• Montages hydrauliques prévus pour aspiration sur bâche, fonctionnement en charge ou prise sur réseau sous pression

Caractéristiques techniques

• Nombre de pompes : 2 ou 3 unités
• Type de pompes : pompes multicellulaires verticales EV tout inox
• Matériaux hydrauliques standard : inox AISI 304 (AISI 316 en option)
• Pression nominale : PN 16 bar
• Garniture mécanique standard : Carbone / Céramique / EPDM
• Puissance moteur avec changement de garniture sans démontage à partir de : 5,5 kW
• Paliers de pompe surdimensionnés pour limiter les efforts axiaux et les vibrations
• Bagues d’usure flottantes en PPS remplaçables
• Raccordements hydrauliques : brides rondes en standard, brides ovales taraudées, raccords victaulic ou clamp sur demande
• Module de gestion avec transformateur 24 V intégré
• Plage de réglage magnéto-thermique : 18 A maximum
• Protection magnéto-thermique avec contacteur par pompe
• Bornier de raccordement avec alarme intégrée par voyant et buzzer
• Niveau sonore du buzzer d’alarme : 88 dB
• Commande de surpresseur par pressostat avec marche simultanée des 2 pompes en cas de chute de pression
• Report d’alarme par contact sec disponible sur le coffret
• Hauteur manométrique totale max : 74 m
• Débit max : 60 m3/h
