Pompe de surpression

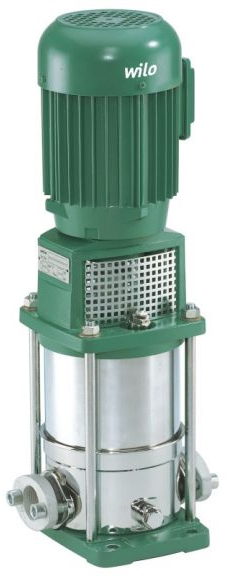

Wilo MULTIVERT MVI 109-1/16/E/3-400-50-2 (4070475)

Applications
• Distribution d’eau et augmentation du niveau de pression
• Systèmes d'extinction incendie
• Alimentation de chaudière
• Systèmes de circulation industriels
• Technologie des procédés industriels
• Circuits d'eau de refroidissement
• Installations de lavage et d'arrosage

Avantages
• Toutes les parties au contact du liquide sont en acier inoxydable 1.4301 (AISI 304)
• Toutes les pièces ont l'agrément KTW et WRAS
• Autres matériaux en option
• Entraînement par moteurs normalisés CEI

Conception
• Roues et chambres à étages en acier inoxydable 1.4301/1.4404 (MVI 16-6 uniquement en 1.4301)
• Corps de pompe en acier inoxydable 1.4301/1.4404
• Arbre selon le modèle en acier inoxydable 1.4301/1.4404
• Joint d’étanchéité EPDM (EP 851)/Viton
• Couvercle du corps de pompe en acier inoxydable 1.4301/1.4404
• Partie inférieure du corps de pompe en acier inoxydable 1.4301/1.4404
• Garniture mécanique carbone graphite imprégné de résine synthétique/carbure de tungstène, SiC/carbone
• Chemise de pression en acier inoxydable 1.4301/1.4404
• Palier en carbure de tungstène
• Pied de pompe EN-GJL-250

Caractéristiques techniques
• Alimentation : 1~230 V/50 Hz ou 220 V/60 Hz (jusqu'à 1,5 kW)
• Alimentation : 3~230 V/50 Hz (D) ou 220 V/60 Hz (D) jusqu'à 4,0 kW, 400 V/50 Hz (Y) ou 380 V/60 Hz (Y) à partir de 4,0 kW
• Température du fluide : de -15 à +120 °C
• Pression de service : 16/25 bars
• Pression d'arrivée : 10 bars
• Indice de protection : IP 55
• Bride ovale PN16 avec raccord de tuyauterie selon le modèle : Rp 1, 1, 1/4, 1 1/2, 2
• Raccords par bride pour l'exécution PN 25 (selon le modèle) : DN 25, DN 32, DN 40, DN 50
• En option avec raccords Victaulic
• Hauteur max (HMT) : 240 m
• Débit max : 140 m3/h
