Présentation

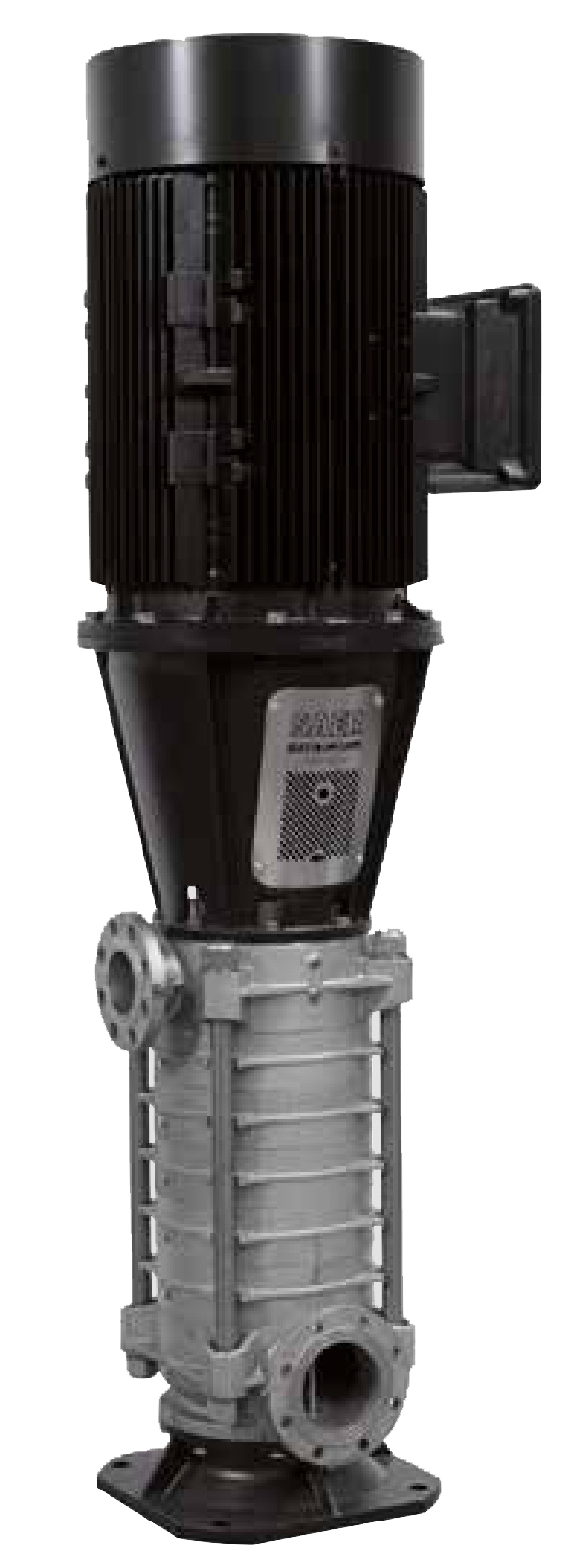

• La pompe Saer TMV est conçue pour le pompage d'eau claire ou légèrement chargée dans des installations exigeant des pressions élevées
• Équipée d'un corps multistade en fonte ou en acier inoxydable, elle assure une HMT importante avec un encombrement réduit
• Ce modèle peut être installé en configuration horizontale ou verticale afin de s'adapter aux contraintes d'encombrement de l'installation
• Sa conception avec arbre en acier inoxydable et garniture mécanique performante garantit une grande fiabilité en service continu
• Le système d'équilibrage des efforts axiaux et les paliers robustes réduisent les vibrations et prolongent la durée de vie de la pompe
Applications
• Alimentation et surpression dans les réseaux d'adduction d'eau potable et industriels
• Relevage à haute pression pour irrigation agricole et arrosage de grandes surfaces
• Circulation d'eau dans les installations de chauffage, de climatisation et de réfrigération
• Alimentation de chaudières et transfert de condensats dans les chaufferies
• Pompage d'eau pour installations de lavage, de process et de lutte contre l'incendie
Avantages
• Plage de débits très étendue, couvrant de 20 à plus de 1020 m3/h selon les tailles et vitesses de rotation
• Hauteur manométrique totale élevée, pouvant dépasser 500 m en configuration multistade à grande vitesse
• Compatibilité avec des pressions de service jusqu'à 63 bar pour certaines exécutions renforcées
• Multiples orientations de brides d'aspiration et de refoulement permettant une intégration aisée sur site
• Versions disponibles en fonte, acier inoxydable ou duplex pour une résistance accrue à la corrosion
Conception
• Corps d'étage en fonte EN-GJL-250 ou fonte sphéroïdale EN-GJS-500 selon la pression de service requise
• Arbre de pompe en acier inoxydable AISI 431, AISI 630 ou duplex 1.4362 en fonction de la puissance installée
• Garnitures mécaniques équilibrées ou non équilibrées, combinant bagues en carbure de silicium ou carbure de tungstène et élastomères EPDM, VITON ou KALREZ
• Paliers à rouleaux ou à billes graissés à vie, par graisseur ou en bain d'huile suivant la configuration choisie
• Limites de fonctionnement standard fixées à une température de liquide comprise entre -15°C et 120°C et une teneur maximale en solides de 65 g/m3
Caractéristiques techniques
• Débit min-max 40-65 : 20-95 m3/h
• HMT à débit nul 40-65 : 10-574 m
• Puissance moteur max 40-65 : 160 kW
• Débit min-max 65-100 : 60-300 m3/h
• HMT à débit nul 65-100 : 28-642 m
• Puissance moteur max 65-100 : 630 kW
• Débit min-max 80-125 : 40-276 m3/h
• HMT à débit nul 80-125 : 34-580,5 m
• Puissance moteur max 80-125 : 450 kW
• Débit min-max 125-200 : 120-330 m3/h
• HMT à débit nul 125-200 : 81,5-354 m
• Puissance moteur max 125-200 : 400 kW
• Débit min-max 150-200 : 160-510 m3/h
• HMT à débit nul 150-200 : 104-354 m
• Pression de service maximale : 40-63 bar
• Température liquide pompé : -15-120 °C
