Présentation

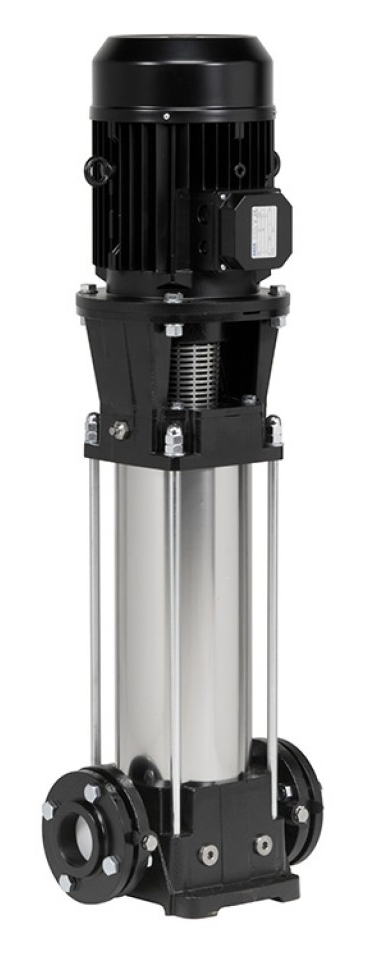

• La pompe Saer MK40 est conçue pour le relevage d'eau claire sous haute pression dans des installations fixes
• Elle est de type multicellulaire verticale à encombrement réduit pour une intégration aisée dans les locaux techniques
• Ce modèle offre un débit maximum de 17 m3/h et une hauteur manométrique totale pouvant atteindre 220 m
• Sa conception avec brides en ligne permet un raccordement direct sur les tuyauteries d'aspiration et de refoulement
• Le système est disponible en différentes configurations de puissance de 1,5 kW à 9,2 kW pour s'adapter aux besoins de pression et de débit
Applications
• Alimentation en eau sous pression dans les installations de relevage avec ou sans réservoir sous pression
• Surpression dans les installations anti-incendie nécessitant des pressions élevées et constantes
• Irrigation agricole ou arrosage d'espaces verts avec distribution sur de longues distances ou à forte dénivelée
Avantages
• Haute pression disponible grâce à une conception multicellulaire pouvant atteindre plus de 220 m de hauteur manométrique totale
• Encombrement réduit qui facilite l'installation dans des locaux techniques exigus ou des groupes de surpression compacts
• Hydraulique en acier inoxydable AISI 304 offrant une grande résistance à la corrosion et une longévité accrue
• Version avec brides normalisées permettant un montage aisé sur les réseaux existants
• Possibilité de versions spéciales avec variateur de vitesse intégré jusqu'à 5,5 kW pour une régulation automatique de la pression
Conception
• Axe vertical avec lanterne et socle en fonte EN-GJL-250 pour une rigidité mécanique élevée
• Corps hydrauliques, diffuseurs, turbines et tube en acier inoxydable AISI 304 avec option AISI 316 en version MKX
• Arbre en acier inoxydable AISI 431 avec possibilité d'acier inoxydable Duplex sur demande
• Garniture mécanique bidirectionnelle en graphite et carbure de silicium avec joints en caoutchouc EPDM
• Orifices d'aspiration et de refoulement en ligne avec brides conformes à la norme UNI EN 1092-2
Caractéristiques techniques
• Nombre de modèles : 61 unités
• Plage de puissance moteur : 1,5-9,2 kW
• Débit max à 2900 tr/min : 17 m3/h
• Débit max version MK40/R à 2900 tr/min : 12 m3/h
• Hauteur manométrique max MK40 à 2900 tr/min : 220 m
• Hauteur manométrique max MK40/R à 2900 tr/min : 209 m
• Hauteur manométrique max MK40 à débit nul : 239 m
• Hauteur manométrique max MK40/R à débit nul : 231 m
• Débit max à 3500 tr/min : 17 m3/h
• Hauteur manométrique max 6MK40 à 3500 tr/min : 212 m
• Hauteur manométrique max 6MK40/R à 3500 tr/min : 192 m
• Température du liquide pompé : 0-90 °C
• Température du liquide pompé sur demande : 120 °C
• Pression de service max avec bride normalisée : 25 bar
• Pression de service max avec bride ovale : 15 bar
