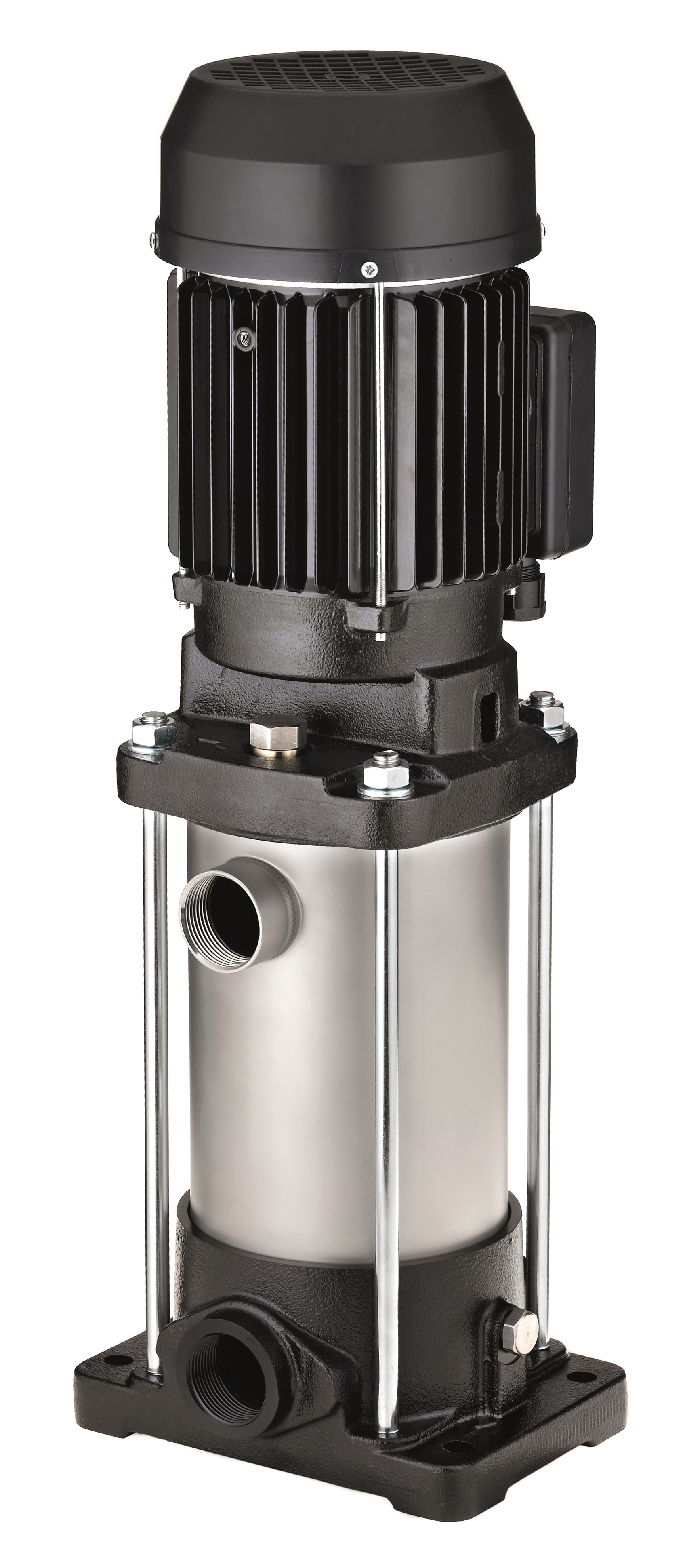

Pompe de surface multicellulaire verticale
Mr Pompes (E-Tech) EM 9

Présentation
• La pompe de surface multicellulaire verticale Mr Pompes (E-Tech) EM 9 est conçue pour l’alimentation en eau domestique et les installations de surpression. Équipée d’un corps en fonte et d’éléments hydrauliques en inox AISI 304, elle garantit une grande fiabilité en service continu. Ce modèle offre un débit jusqu’à 12,5 m3/h et une hauteur manométrique totale pouvant atteindre 95,2 m à 50 Hz. Sa conception compacte monobloc facilite l’intégration dans les locaux techniques tout en simplifiant les opérations de maintenance

Applications
• Alimentation en eau domestique pour logements individuels ou collectifs
• Installation d’arrosage pour jardins, parcs et espaces verts
• Installation de lavage pour applications domestiques ou petites installations professionnelles
• Surpression dans les réseaux d’eau claire
• Alimentation de circuits sous pression pour petites installations industrielles

Avantages
• Performances élevées avec débit jusqu’à 12,5 m3/h et hauteur jusqu’à 95,2 m
• Construction robuste en fonte avec chemise, arbre, roues et diffuseurs en inox AISI 304
• Monobloc compact permettant une installation simple dans des locaux exigus
• Entretien facilité grâce à une conception étudiée pour la maintenance
• Efficacité énergétique optimisée avec indice de rendement minimal supérieur ou égal à 0,4

Conception
• Brides d’aspiration et de refoulement en fonte pour une excellente tenue mécanique
• Hydraulique multicellulaire avec roues et diffuseurs en inox AISI 304
• Chemise et arbre en inox AISI 304 pour une parfaite résistance à la corrosion
• Bague d’usure en PPS avec siège en inox 304 pour limiter l’usure et préserver les performances
• Garniture mécanique en carbone, céramique et EPDM adaptée aux températures élevées
• Version entrée et sortie en ligne ou entrée et sortie en ligne avec deuxième sortie verticale non orientable sur les versions R

Caractéristiques techniques
• Type : pompe de surface multicellulaire verticale
• Hauteur d’aspiration max : 5 m
• Température de l’eau en service standard : jusqu’à +90°C
• Température de l’eau en option : jusqu’à +110°C
• Température ambiante max : 40°C
• Pression de travail maximale : 12 bar
• Indice de rendement minimal MEI : supérieur ou égal à 0,4
• Diamètre d’aspiration : 1"1/2
• Diamètre de refoulement : 1"1/2
• Moteur asynchrone IE3 à cage, type TEFC, isolation classe F
• Indice de protection moteur : IP55
• Version monophasée EM .1 : alimentation 230-240 V, 50 Hz avec condensateur permanent
• Version triphasée EM .3 : alimentation 230/400 V, 50 Hz
• Moteurs monophasés équipés d’un klixon de protection thermique
• Courbes de fonctionnement données pour 2850 tr/min avec de l’eau de densité 1 kg/dm3
• Hauteur max (HMT) : 95,2 m
• Débit max : 12,5 m3/h
