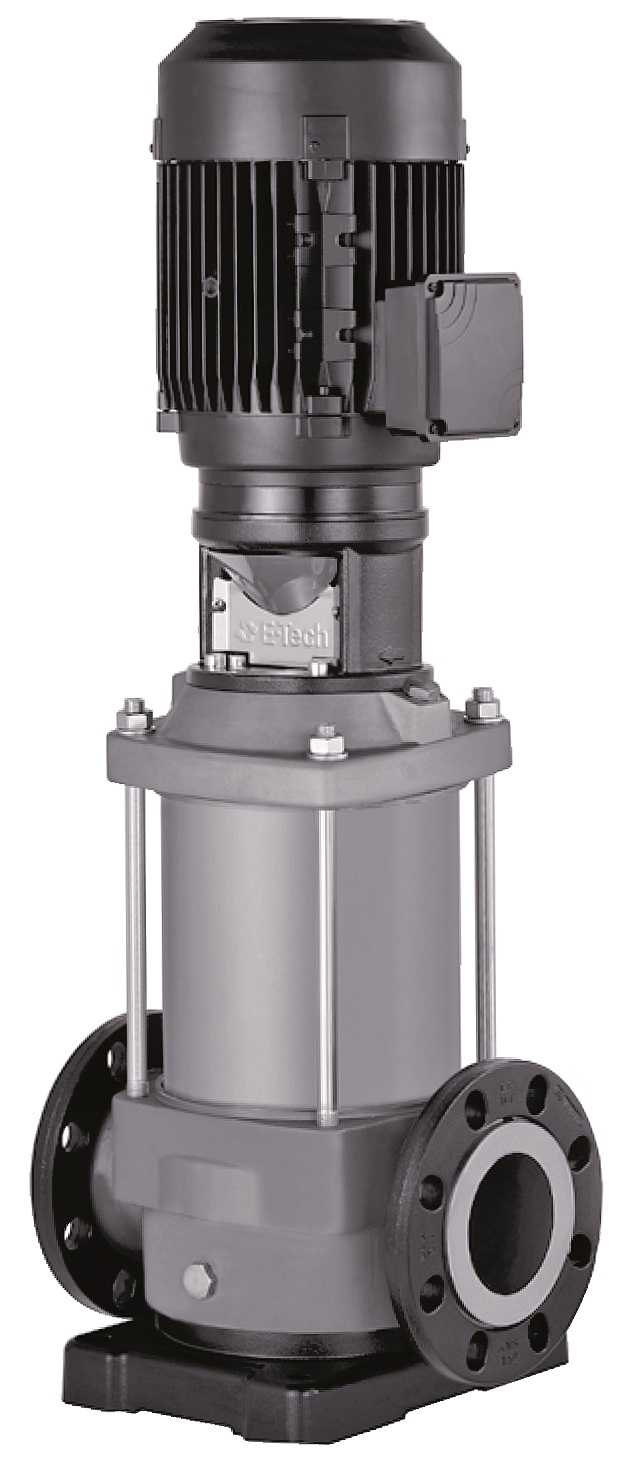

Pompe de surface multicellulaire verticale tout inox
Mr Pompes (E-Tech) EV 10

Présentation

• La pompe de surface multicellulaire verticale tout inox Mr Pompes (E-Tech) EV 10 est conçue pour l'alimentation en eau sous pression dans de nombreuses installations industrielles et domestiques. Équipée d'un hydraulique entièrement en acier inoxydable, elle assure un fonctionnement fiable avec des fluides propres ou faiblement agressifs. Ce modèle offre une hauteur manométrique totale élevée permettant de répondre aux besoins de surpression exigeants. Sa conception verticale compacte facilite l'intégration dans des locaux techniques restreints. Le système est optimisé pour un haut rendement énergétique avec un indice de rendement minimal supérieur ou égal à 0,7

Applications

• Alimentation en eau sous pression dans les installations industrielles
• Surpression dans les réseaux de distribution d'eau potable
• Irrigation et arrosage de jardins, parcs et espaces verts
• Installations de lavage haute pression pour procédés industriels
• Adduction d'eau potable conforme aux exigences sanitaires ACS

Avantages

• Hautes performances hydrauliques avec hauteur manométrique totale jusqu'à 248 m
• Construction tout inox pour une excellente résistance à la corrosion
• Maintenance facilitée grâce au remplacement de la garniture mécanique sans démontage de la pompe à partir de 5,5 kW
• Très bonne efficacité énergétique avec indice de rendement minimal supérieur ou égal à 0,7
• Grande polyvalence d'utilisation grâce à une large plage de température de fluide

Conception

• Arbre moteur, roues et diffuseurs en acier inoxydable AISI 304 en standard avec version en AISI 316 disponible en option
• Paliers de pompe surdimensionnés limitant les efforts axiaux et les vibrations pour une meilleure longévité
• Garniture mécanique Carbone Céramique EPDM en standard avec autres configurations disponibles en option
• Bagues d'usure flottantes en PPS remplaçables pour une remise en état aisée de l'hydraulique
• Raccords hydrauliques avec brides rondes DN 40 en standard, versions à brides ovales taraudées, raccords victaulic ou clamp disponibles sur demande

Caractéristiques techniques

• Type de produit : pompe de surface multicellulaire verticale
• Hauteur d'aspiration max : 5 m
• Diamètre d'aspiration : DN 40
• Diamètre de refoulement : DN 40
• Matériaux hydrauliques standard : inox AISI 304
• Matériaux hydrauliques en option : inox AISI 316
• Garniture mécanique standard : Carbone Céramique EPDM
• Pression de travail maximale : 25 bar en version à bride ronde
• Version haute pression : 50 bar en option
• Température ambiante maximale : 40°C
• Plage de température du fluide : -15°C à +120°C
• Indice de rendement minimal MEI : supérieur ou égal à 0,7
• Moteur asynchrone IE3, isolation classe F, protection IP55
• Nombre de pôles moteur : 2, vitesse approximative 2850 tr/min
• Alimentation monophasée : 230 à 240 V, 50 Hz pour versions EV .1
• Alimentation triphasée : 230 à 400 V, 50 Hz jusqu'à 3 kW puis 400 à 690 V à partir de 4 kW
• Hauteur max (HMT) : 248 m
• Débit max : 14 m3/h
