Présentation

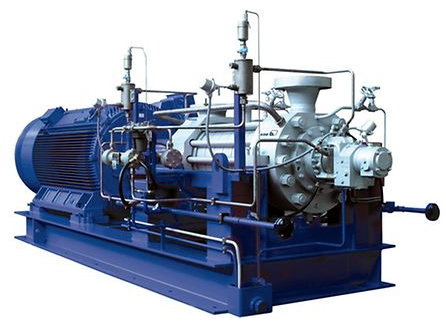

• La pompe centrifuge multicellulaire haute pression Ksb HG-CHT est conçue pour l'alimentation en eau sous très haute pression dans les installations énergétiques et industrielles. Équipée d'un corps en fût horizontal à sections annulaires et de roues radiales à simple aspiration, elle assure une grande fiabilité de fonctionnement. Ce modèle supporte des pressions de refoulement jusqu'à 420 bar et des températures de fluide jusqu'à 200°C. Sa conception modulaire permet d'optimiser le nombre d'étages, le rendement hydraulique et la consommation énergétique en fonction de chaque application. Le système hydraulique à diffuseurs et à étages multiples garantit une couverture précise des points de fonctionnement exigés
Applications
• Alimentation des chaudières et pompes d'alimentation en eau dans les centrales électriques
• Transport d'eau d'alimentation et de condensats dans les installations industrielles de process
• Génération d'eau pressurisée pour les presses hydrauliques et les lignes de décalaminage
• Circulation d'eau sous haute pression dans les systèmes de production de vapeur
• Applications nécessitant des hauteurs manométriques très élevées jusqu'à plusieurs milliers de mètres
Avantages
• Rendement hydraulique optimisé grâce à de multiples combinaisons roue-diffuseur adaptées à chaque point de service
• Très haute pression de refoulement avec fonctionnement fiable jusqu'à 420 bar selon la configuration
• Conception modulaire permettant d'ajuster le nombre d'étages pour équilibrer investissement et consommation énergétique
• Maintenance facilitée avec remplacement des paliers, garnitures et dispositif d'équilibrage sans démontage complet du corps de pompe
• Grande stabilité du rotor grâce à un arbre de fort diamètre, des jeux de frottement optimisés et un dispositif d'équilibrage axial performant
Conception
• Pompe horizontale en fût à sections annulaires avec corps radialement séparé
• Roue radiale à simple aspiration associée à des diffuseurs optimisés pour un rendement maximal
• Jusqu'à 20 étages hydrauliques disponibles selon la taille de pompe et le point de fonctionnement souhaité
• Dispositif d'équilibrage hydraulique par disque, piston ou double piston pour compenser la poussée axiale
• Jeux de frottement longitudinaux longs agissant comme paliers hydrauliques pour améliorer la stabilité du rotor
• Possibilité d'adaptations spécifiques sur les orifices d'aspiration et de refoulement, y compris orientations et normes de brides ANSI, DIN ou BS
• Utilisation de chemises d'arbre et de bagues d'usure remplaçables pour prolonger la durée de vie de l'hydraulique
• Conception en cartouche permettant un démontage rapide des ensembles roulements-garnitures pour les grandes inspections
Caractéristiques techniques
• Type : pompe centrifuge multicellulaire horizontale en fût à sections annulaires
• Nombre de tailles de pompe : 6 tailles hydrauliques disponibles
• Nombre d'étages : 2 à 5 étages selon la version HG, jusqu'à 20 étages en configuration maximale
• Température max du fluide pompé : jusqu'à 200°C
• Pression d'aspiration max : jusqu'à 30 bar
• Pression de refoulement max : jusqu'à 420 bar pour la version HG
• Vitesse de rotation max : jusqu'à 7000 tr/min pour la version HG
• Matériaux corps d'aspiration : acier carbone, acier carbone revêtu, acier au chrome, acier moulé
• Matériaux corps d'étage : acier moulé, acier carbone, acier au chrome
• Matériaux corps de refoulement : acier carbone, acier au chrome, acier carbone revêtu
• Matériaux roues et diffuseurs : fonte, fonte au chrome, acier au chrome moulé
• Matériaux bagues d'usure : fonte ou acier au chrome selon la configuration
• Matériaux chemises d'arbre : fonte, acier au chrome
• Matériau arbre : acier carbone ou acier au chrome
• Étanchéité : presse-étoupe à tresses ou garniture mécanique simple ou double selon conditions de service
• Hauteur max : jusqu'à 4200 m pour la version HG
• Débit max : jusqu'à 1400 m3/h (400 l/s) pour la version HG
