Pompe de surface

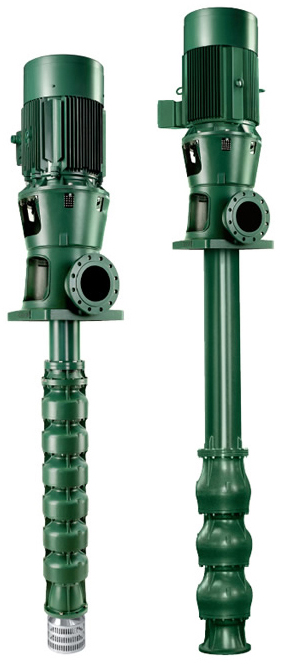

Caprari P6 / P18

Demander un devis Devis

Disponible sous 48h

Description du produit



Applications
• Partie hydraulique immergée et groupe de commande en surface, pour installation en puits profonds ou en bassin
• Caractérisées par une conception et une construction extrêmement solide et fiable, elles garantissent une grande flexibilité d’utilisation
• Les caractéristiques techniques et la grande disponibilité d’exécution rendent cette série idéale pour les services de pompage dans les secteurs de l’adduction d’eau, de l’industrie, de l’irrigation domestique et collective, ainsi que la lutte anti-incendie
• Entrainement par moteurs électriques ou moteurs diesel ou à combustion interne qui garantissent une efficience incomparable
• Elles peuvent être installées dans les puits, en bassins, chambres sèches, dans les réservoirs pressurisés avec le corps de pompe toujours immergé dans le liquide. Dans le cas de relevage dans les puits profonds, la version standard permet d’exploiter les nappes d’eau jusqu’à 120 mètres de profondeur, tandis que les exécutions spéciales permettent d’atteindre des profondeurs supérieures à 250 mètres

Conception
• Le groupe vertical est composée d’un corps de pompe, d’une colonne de refoulement renfermant la ligne d’arbre, le groupe de commande avec l’orifice de refoulement et la base d’appui
• Pour des exigences particulières, l’orifice de refoulement du groupe de commande, normalement sur le plan de pose peut être placé directement sur la colonne de refoulement en dessous du plan de pose
• Ligne d’arbre : Elle relie le corps de pompe au groupe de commande, permettant ainsi la transmission du mouvement aux roues, le transport de l’eau relevée, le positionnement de la pompe à la profondeur voulue
• La colonne montante se compose de tronçons soudés aux extrémités par des brides et elle renferme l’arbre de transmission protégé par une chemise revêtue au niveau des paliers de support lubrifiés par le liquide relevé
• Groupe de commande : Il assure le soutien du groupe, le raccordement aux conduites de refoulement et l’entraînement de la pompe par moteurs à combustion interne, par l’intermédiaire de têtes à poulie verticale ou de têtes à renvoi d’angle avec ou sans multiplicateur, ou bien par des moteurs électriques verticaux. Toutes les commandes sont dotées d’un dispositif contre l’inversion de rotation, indispensable dans les installations à contrôle automatique pour éviter la possibilité de démarrage avec pompe en rotation inverse à cause du vidage de la colonne
• Corps de pompe : La partie hydraulique est semi-axiale. Normalement, il est nécessaire que le corps de pompe soit doté d’un clapet de pied afin de conserver la colonne de refoulement pleine, assurant ainsi la lubrification des coussinets. Les roues sont équilibrées pour garantir un fonctionnement exempt de vibrations, et le rotor est guidé aux extrémités par des coussinets de guidage largement dimensionnés en caoutchouc anti-abrasion. Chaque corps intermédiaire est doté d’un roulement en caoutchouc résistant à l’action abrasive du sable. La crépine empêche l’entrée de corps solides dans l’orifice d’aspiration
• La liaison entre l’arbre de pompe et l’arbre moteur est réalisée par l’intermédiaire d’un accouplement élastique muni d’un dispositif contre l’inversion de rotation. Le groupe de commande est équipé d’un palier indépendant à butées pour supporter la charge axiale de la pompe. Les roulements sont du type à billes à contact oblique lubrifiés à la graisse dans les groupes de commande pour faibles et moyennes puissances et du type à rouleaux coniques lubrifiés à l’huile dans les groupes à puissances plus importantes
• A renvoi d’angle - série «R-RR» : La possibilité d’entraîner les pompes verticales par une large gamme de machines motrices (moteurs à combustion interne, moteurs diesel, moteurs électriques, etc.) est réalisable par le grand nombre de rapports de transmission disponibles, la gamme de puissance et la possibilité de réaliser des entraînements mixtes (commandes à double sortie d’arbre, à multiplicateurs ou réducteurs de vitesse). La série des têtes à renvoi d’angle est dimensionnée avec un coefficient de sécurité très élevé, afin d’en garantir un fonctionnement fiable même dans des conditions d’utilisation sévères: engrenages à haute résistance, lubrification des engrenages et des roulements à l’huile mise sous pression par une pompe à vis et refroidie par un dispositif extrêmement efficace
• A renvoi d’angle et multiplicateur - Série «M-MR» : Conçu à partir des renvois d’angle classiques sur lequel est adapté un multiplicateur de vitesse pouvant être relié par un cardan à une quelconque prise de force. La flexibilité d’emploi de ces groupes est étendue par la disponibilité, sur demande, de la version à double sortie d’arbre, cylindrique avec clavette du côté renvoi d’angle et cannelé selon la norme DIN 9611 du côté multiplicateur. L’optimisation des contacts des composants pour assurer l’efficacité de leur lubrification et le refroidissement mais aussi limiter le niveau sonore
• A poulie verticale- Série «VG-VP» : Fabriqués dans la version avec poulie à gorges pour entraînement par courroies trapézoïdales normalisées ou à poulie plate pour entraînement par courroie plates, elles sont faciles à relier à des moteurs à combustion interne. La construction simple et le système efficace de support et de lubrification garantissent la fiabilité et la sécurité de fonctionnement dans les conditions d’utilisation critiques auxquelles sont normalement soumises ces installations
• La courbe de puissance est conçue pour ne jamais surcharger le moteur
• Le NPSH requis est particulièrement bas grâce au projet hydraulique particulier
• Le débit total de l’installation peut être divisé sur plusieurs pompes en parallèle; la pression développée par les pompes peut être sensiblement modifiée en changeant le diamètre des roues ou en modifiant le nombre d’étages
• Dans le cas d’installation en salle machines, l’espace occupé est minimum en permettant ainsi une importante économie des coûts des ouvrages de génie civil
• Le choix des matériaux de construction se fait sur la base de l’application spécifique ; les matériaux prévus pour la version standard ne représentent qu’une indication des solutions possibles

Caractéristiques techniques
• Hauteur max (HMT) : 250 m
• Débit max : 1440 m3/h
• Puissance max : 400 Kw


Versions disponibles
P6G/3/20/2A   /   P6G/3/20/4A   /   P6G/3/20/6A   /   P6G/3/20/8A   /   P6G/3/20/10A   /   P6G/3/20/12A   /   P6G/3/20/14A   /   P6G/3/20/16A   /   P6G/3/24/18A   /   P6G/3/24/20A   /   P6C/3/20/1A   /   P6C/3/20/2A   /   P6C/3/20/4A   /   P6C/3/20/6A   /   P6C/3/20/8A   /   P6C/3/20/10A   /   P6C/3/24/12A   /   P6C/3/24/14A   /   P6C/3/24/16A   /   P6C/3/24/18A   /   P6C/3/24/19A   /   P6C/3/24/20A   /   P6C/3/20/2B   /   P6C/3/20/3C P6C/3/20/4AB   /   P6C/3/20/5AB   /   P7L/3/20/2A   /   P7L/3/20/3A   /   P7L/3/20/4A   /   P7L/3/20/5A   /   P7L/3/20/6A   /   P7L/3/20/7A   /   P7L/3/24/8A   /   P7L/3/24/9A   /   P7L/3/24/10A   /   P7L/3/24/11A   /   P7L/4/27/12A   /   P7L/4/27/13A   /   P7L/4/27/14A   /   P7L/4/27/18A   /   P7L/3/20/1C P7L/3/20/1A   /   P7L/3/20/2D   /   P7L/3/20/2B   /   P7L/3/20/3C   /   P7L/3/20/3B   /   P7L/3/20/4B   /   P7L/3/20/5B   /   P7L/3/20/6AB   /   P7L/3/24/7A   /   P7L/3/24/8A   /   P7L/3/24/9A   /   P7L/4/27/10A   /   P7L/4/27/11A   /   P7L/4/27/12A   /   P7C/4/20/3A   /   P7C/4/20/4A   /   P7C/4/20/5A   /   P7C/4/20/6A   /   P7C/4/24/7A   /   P7C/4/24/8A   /   P7C/4/24/9A   /   P7C/4/24/10A   /   P7C/4/27/11A /P7C/4/27/12A   /   P7C/4/27/13A   /   P7C/4/27/14A   /   P7C/4/27/15A   /   P7C/4/27/16A   /   P7C/4/27/17A   /   P7C/4/20/1E   /   P7C/4/20/1C   /   P7C/4/20/1AB   /   P7C/4/20/2D   /   P7C/4/20/2C   /   P7C/4/20/2AB   /   P7C/4/20/3B   /   P7C/4/20/4B   /   P7C/4/20/4AB   /   P7C/4/24/5A   /   P7C/4/24/6A   /   P7C/4/24/7A P7C/5/27/8A   /   P7C/5/27/9A   /   P7C/5/27/10A   /   P7C/5/30/11A   /   P8B/3/20/1A   /   P8B/3/20/2A   /   P8B/3/20/3A   /   P8B/3/20/4A   /   P8B/3/20/5A   /   P8B/3/20/6A   /   P8B/3/24/7A   /   P8B/3/24/8A   /   P8B/3/24/9A   /   P8B/3/24/10A   /   P8B/3/20/1C   /   P8B/3/20/2E   /   P8B/3/20/2D   /   P8B/3/20/2BC   /   P8B/3/20/3C   /   P8B/3/20/3A   /   P8B/3/20/4B   /   P8B/3/24/5B   /   P8B/3/24/6A   /   P8F/4/20/1A   /   P8F/4/20/2A   /   P8F/4/20/3A   /   P8F/4/20/4A   /   P8F/4/20/5A   /   P8F/4/24/6A   /   P8F/4/24/7A   /   P8F/4/24/8A   /   P8F/4/24/9A   /   P8F/4/24/10A   /   P8F/4/20/1C   /   P8F/4/20/1A   /   P8F/4/20/2D   /   P8F/4/20/2C   /   P8F/4/20/2B   /   P8F/4/20/3C   /   P8F/4/20/3A   /   P8F/4/20/4B   /   P8F/4/20/5AB   /   P8F/4/24/6A   /   P8L/5/20/1A   /   P8L/5/20/2A   /   P8L/5/20/3A   /   P8L/5/20/4A   /   P8L/5/20/5A   /   P8L/5/24/6A   /   P8L/5/24/7A   /   P8L/5/24/8A   /   P8L/5/24/9A   /   P8L/5/30/10A   /   P8L/5/30/11A   /   P8L/5/30/12A   /   P8L/5/30/13A   /   P8L/5/20/1C   /   P8L/5/20/1A   /   P8L/5/20/2DE   /   P8L/5/20/2C   /   P8L/5/20/2A   /   P8L/5/20/3B   /   P8L/5/20/3A   /   P8L/5/24/5B   /   P8L/5/24/6B   /   P8L/5/30/7B   /   P8L/5/30/9B   /   P8C/5/20/1A   /   P8C/5/20/2A   /   P8C/5/20/3A   /   P8C/5/20/4A   /   P8C/5/24/5A   /   P8C/5/24/6A   /   P8C/5/24/7A   /   P8C/5/30/8A   /   P8C/5/30/9A   /   P8C/5/30/10A   /   P8C/5/30/11A   /   P8C/5/30/12A   /   P8C/5/30/13A   /   P8C/5/30/14A   /   P8C/5/20/1E   /   P8C/5/20/1C   /   P8C/5/20/1AB   /   P8C/5/20/2E   /   P8C/5/20/2C   /   P8C/5/20/2B   /   P8C/5/20/3C   /   P8C/5/24/3A   /   P8C/5/24/4AB   /   P8C/5/30/4A   /   P8C/5/30/5A P8C/5/30/6AB   /   P8C/5/30/7A/ P8C/5/30/8A   /   P8C/5/30/9A   /   P9L/6/24/2B   /   P9L/6/24/3B   /   P9L/6/24/4B   /   P9L/6/24/5B   /   P9L/6/30/6B   /   P9L/6/30/7B   /   P9L/6/30/8B   /   P9L/6/30/9B   /   P9L/6/30/10B   /   P9L/6/30/11B   /   P9L/6/35/12B   /   P9L/6/35/13B   /   P9L/6/24/1E /P9L/6/24/1B   /   P9L/6/24/2G   /   P9L/6/24/2E   /   P9L/6/24/2B   /   P9L/6/24/3JE   /   P9L/6/30/3BC   /   P9L/6/30/4C   /   P9L/6/30/5BC P9L/6/35/6BC/ P9C/6/24/2A   /   P9C/6/24/3A   /   P9C/6/24/4A   /   P9C/6/24/5A   /   P9C/6/30/6A   /   P9C/6/30/7A   /   P9C/6/30/8A   /   P9C/6/30/9A   /   P9C/6/30/10A   /   P9C/6/30/11A   /   P9C/6/35/12A   /   P9C/6/24/1EF   /   P9C/6/24/1C   /   P9C/6/24/2G   /   P9C/6/24/2EF   /   P9C/6/24/2C   /   P9C/6/24/3E   /   P9C/6/30/3C   /   P9C/6/30/4CD   /   P9C/6/30/5C   /   P9C/6/35/5A   /   P10L/6/24/1A   /   P10L/6/24/2A   /   P10L/6/24/3A P10L/6/24/4A   /   P10L/6/30/5A   /   P10L/6/30/6A   /   P10L/6/30/7A   /   P10L/6/30/8A   /   P10L/6/35/9A   /   P10L/6/35/10A   /   P10L/6/35/11A   /   P10L/6/35/12A   /   P10L/6/35/13A   /   P10L/6/24/1D   /   P10L/6/24/1B   /   P10L/6/24/1A   /   P10L/6/24/2D   /   P10L/6/24/2B   /   P10L/6/30/2A   /   P10L/6/30/3BC   /   P10L/6/30/4E   /   P10L/6/30/4B   /   P10L/6/35/4A   /   P10L/6/35/5BC   /   P10C/6/24/1A   /   P10C/6/24/2A   /   P10C/6/24/3A   /   P10C/6/30/4A   /   P10C/6/30/5A   /   P10C/6/30/6A   /   P10C/6/35/7A   /   P10C/6/35/8A   /   P10C/6/35/9A   /   P10C/6/35/10A   /   P10C/6/24/1H   /   P10C/6/24/1G   /   P10C/6/24/1E   /   P10C/6/24/1A   /   P10C/6/24/2F   /   P10C/6/30/2DE   /   P10C/6/30/2D   /   P10C/6/30/2C   /   P10C/6/30/3D   /   P10C/6/35/3C   /   P10C/6/35/3A   /   P10F/6/24/1EF   /   P10F/6/24/1D   /   P10F/6/24/1B   /   P10F/6/30/1A   /   P10F/6/30/2E   /   P10F/6/30/2CD   /   P10F/6/30/2AB   /   P10F/6/30/3D   /   P10F/6/35/2A   /   P10F/6/35/3BC   /   P12B/7/30/1C   /   P12B/7/30/1B   /   P12B/7/30/1A   /   P12B/7/30/2C   /   P12B/7/30/2B   /   P12B/7/30/2AB   /   P12BD/7/30/3C   /   P12B/7/30/1A   /   P12B/7/30/2BC   /   P12B/7/30/2B   /   P12B/7/30/2A   /   P12BD/7/30/3A P12B/7/30/1A   /   P12BD/7/30/4B   /   P12B/7/30/1A   /   P12B/7/30/2A   /   P12BD/7/30/3A   /   P12BD/7/30/4B   /   P12BD/7/30/4A   /   P12BD/7/35/5B   /   P12B/7/30/1B   /   P12B/7/30/1A   /   P12B/7/30/2D   /   P12B/7/30/2B   /   P12B/7/35/2A   /   P12C/7/30/1A   /   P12C/7/30/2C   /   P12C/7/30/2A   /   P12C/7/30/3C   /   P12C/7/30/3A   /   P12C/7/30/4A   /   P12C/7/35/5A   /   P12C/7/35/6A   /   P12C/7/40/7A   /   P12C/7/40/8A   /   P12C/7/40/9A   /   P12C/8/45/10A   /   P12C/8/45/11A   /   P12C/8/45/12A   /   P12C/7/30/1F   /   P12C/7/30/1DE   /   P12C/7/30/1C   /   P12C/7/30/1B   /   P12C/7/30/1A   /   P12C/7/30/2D   /   P12C/7/30/2C   /   P12C/7/30/2B   /   P12C/7/30/2A   /   P12C/7/30/3BC   /   P12C/7/30/3A   /   P12C/7/35/4B   /   P12C/7/35/4A   /   P12C/7/40/5A   /   P12C/7/40/6AB   /   P12C/7/40/6A   /   P12C/7/40/7A   /   P12C/8/45/8A   /   P12C/8/45/9A   /   P12C/8/45/10A   /   P14C/8/35/1G   /   P14C/8/35/1E   /   P14C/8/35/1C   /   P14C/8/35/1A   /   P14C/8/35/2G   /   P14C/8/35/2E   /   P14C/8/40/2D   /   P14C/8/40/2C   /   P14C/8/40/2A   /   P14C/8/40/3E   /   P14C/8/45/3D   /   P14C/8/35/1G   /   P14C/8/35/1E   /   P14C/8/35/1C   /   P14C/8/35/1A   /   P14C/8/35/2G   /   P14C/8/35/2E   /   P14C/8/40/2D   /   P14C/8/40/2C   /   P14C/8/40/2A   /   P14C/8/40/3E   /   P14C/8/45/3D   /   P14C/8/35/1DE   /   P14C/8/35/1C   /   P14C/8/35/1A   /   P14C/8/35/2DE   /   P14C/8/35/2C   /   P14C/8/35/2A   /   P14C/8/35/3C   /   P14C/8/40/3A   /   P14C/8/40/4A   /   P14C/8/45/5A   /   P14C/8/45/6A   /   P14C/10/55/7A   /   P14C/8/35/1F   /   P14C/8/35/1DE   /   P14C/8/35/1CD   /   P14C/8/35/1AB   /   / P14C/8/35/1A P14C/8/35/2DE   /   P14C/8/35/2CD   /   P14C/8/35/2AB   /   P14C/8/35/2A   /   P14C/8/40/3BC   /   P14C/8/40/3A   /   P14C/8/40/4C /P14C/8/45/5A   /   P14C/8/45/6B   /   P14C/10/55/6A   /   P14C/10/55/7A   /   P14C/8/45/4AB   /   P16C/10/35/1F   /   P16C/10/35/1D /P16C/10/35/1A   /   P16C/10/35/2F   /   P16C/10/35/2E   /   P16C/10/40/2C   /   P16C/10/40/2A   /   P16C/10/40/3D   /   P16C/10/45/3C /P16C/10/45/3A   /   P16C/10/45/4D   /   P16C/10/45/4C   /   P16C/10/55/4A   /   P16C/10/55/5C   /   P16C/10/35/1H   /   P16C/10/35/1G   /   P16C/10/35/1EF   /   P16C/10/35/1CD   /   P16C/10/35/1AB   /   P16C/10/35/1A   /   P16C/10/35/2EF   /   P16C/10/40/2CD   /   P16C/10/40/2A   /   P16C/10/45/3CD   /   P16C/10/45/3AB   /   P16C/10/45/3A   /   P16C/10/45/4C   /   P16C/10/55/5BC   /   P16C/10/55/6BC   /   P16D/10/35/1H   /   P16D/10/35/1G   /   P16D/10/35/1F   /   P16D/10/35/1E   /   P16D/10/35/1D   /   P16D/10/35/1C   /   P16D/10/35/1B   /   P16D/10/35/1A   /   P16D/10/40/2CD   /   P16D/10/45/2B   /   P16D/10/45/2A   /   P16D/10/45/3C   /   P16D/10/55/3AB   /   P16D/10/35/1GH   /   P16D/10/35/1F   /   P16D/10/35/1E   /   P16D/10/35/1C   /   P16D/10/40/1A   /   P16D/10/40/2D   /   P16D/10/45/2C   /   P16D/10/45/2AB   /   P16D/10/45/3C   /   P16D/10/55/3AB   /   P16D/10/55/4B   /   P18C/14-18/45/1E   /   P18C/14-18/45/1C   /   P18C/14-18/45/1A   /   P18C/14-18/45/2D   /   P18C/14-18/45/2B   /   P18C/14-18/45/2A   /   P18C/14-18/45/3C   /   P18C/14-18/45/3A   /   P18C/14-18/45/4C   /   P18C/14-18/45/4A   /   P18C/14-18/45/5B   /   P18C/14-18/45/5A   /   P18C/14-18/45/1G   /   P18C/14-18/45/1F   /   P18C/14-18/45/1E   /   P18C/14-18/45/1D   /   P18C/14-18/45/1C   /   P18C/14-18/45/1B   /   P18C/14-18/45/1A   /   P18C/14-18/45/2F   /   P18C/14-18/45/2E   /   P18C/14-18/45/2D   /   P18C/14-18/45/2C   /   P18C/14-18/55/2B   /   P18C/14-18/55/2A   /   P18C/14-18/55/3D   /   P18C/14-18/55/3C   /   P18C/14-18/55/3B
