Pompe de surface

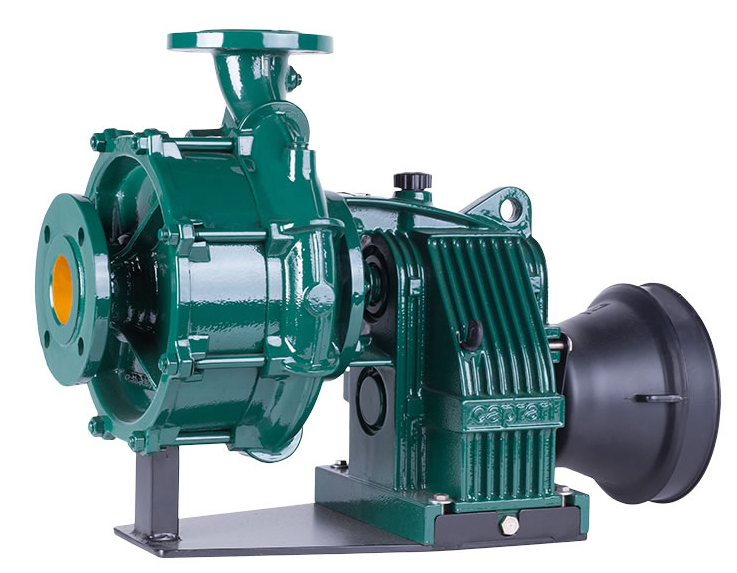

Caprari MEC D

Description du produit



Applications
• Les pompes centrifuges à multiplicateur pour tracteurs sont adaptées au pompage d’eau en installations d’irrigation mobiles ou demi mobile, et dans tous les autres cas où l’on dispose de la prise de force des moteurs thermiques (ex.: camion citerne pour la distribution d’eau potable)
• Emploi sur chariot : La pompe est fixée sur un chariot à deux roues à pneus avec système d’attelage à la barre du tracteur
• Un cardan télescopique relie la prise de force du tracteur au multiplicateur de la pompe
• L’accouplement cardan prise de force et l’accrochage du chariot sont effectués d’une façon sûre et rapide, permettant ainsi de dégager aisément le tracteur du groupe de pompage qui reste relié aux tuyauteries, quand l’opération est terminée
• Emploi direct sur relevage du tracteur ou à enrouleur demi-mobile
Un cardan téléscopique relie l’axe de prise de force du tracteur à celui du multiplicateur de la pompe

Conception
• Pompe centrifuge à axe horizontal mono ou bi-étagée, corps de refoulement de pompe en volute
• Aspiration axiale. Refoulement radial orienté vers le haut, avec possibilité sur demande de l’orienter de 90° dans les deux sens
• L’étanchéité hydraulique, au niveau du corps de pompe ou du diffuseur, est assurée par des bagues d’étanchéité aisément remplaçables
• L’arbre pompe et le pignon mené forment une pièce unique, guidée et supportée par deux roulements amplement dimensionnés
• L’étanchéité de l’arbre est obtenue par un presse étoupe à tresses graphitées, logé dans la volute et facilement accessible. Au droit du presse-étoupe, l’arbre est protégé par une douille chromée facile à remplacer
• Le couple d’engrenages cylindriques à denture hélicoïdale à haut rendement est logé dans un carter robuste qui présente à l’extérieur des ailettes, afin de rendre plus efficace l’action de refroidissement de l’huile de lubrification
• La partie inférieure du carter, judicieusement conçue, constitue l’embase de fixation et ancrage de la pompe
• Emplois: les pompes sont adaptées au pompage d’eaux douces, claires, chimiquement et mécaniquement non agressives

• Corps de refoulement : Fonte grise
• Roue : Fonte grise
• Douille arbre : acier chromé
• Boite à engrenages : Fonte grise
• Pignon mené : acier alliage Ni-Cr cémenté et trempé
• Couvercle d’aspiration : Fonte grise
• Bagues d’usure : Fonte grise
• Etoupe : Tresse graphitée
• Presse étoupe : Fonte grise
• Roue motrice : acier alliage Ni-Cr cémenté et trempé
• Prise de force : acier alliage Ni-Cr cémenté et trempé
• Carter de protection : plastique

Caractéristiques techniques
• Puissance max : 12 kW
• Hauteur max (HMT) : 17 m
• Débit jusqu'à : 50 m3/h


Versions disponibles
MEC - D 2/40 / MEC - DMR 50 - ½ / MEC - D 1/50 / MEC - D 2/50 / MEC - D 3/50 / MEC - DMR 50 - 2/2 / MEC - D 1/65 / MEC - D 2/65 / MEC - D 3/65 / MEC - DMR 65 - 2 / MEC - D 2/80 / MEC - D 03/80 / MEC - D 04/80 / MEC - DMR 80 - 3/2 / MEC - D 004/80 / MEC - DMR 83 - 3/2 / MEC - D 03/100 /MEC - D 03/101/MEC - D 3/101 / MEC - D 01/125 / BHD200
