Présentation

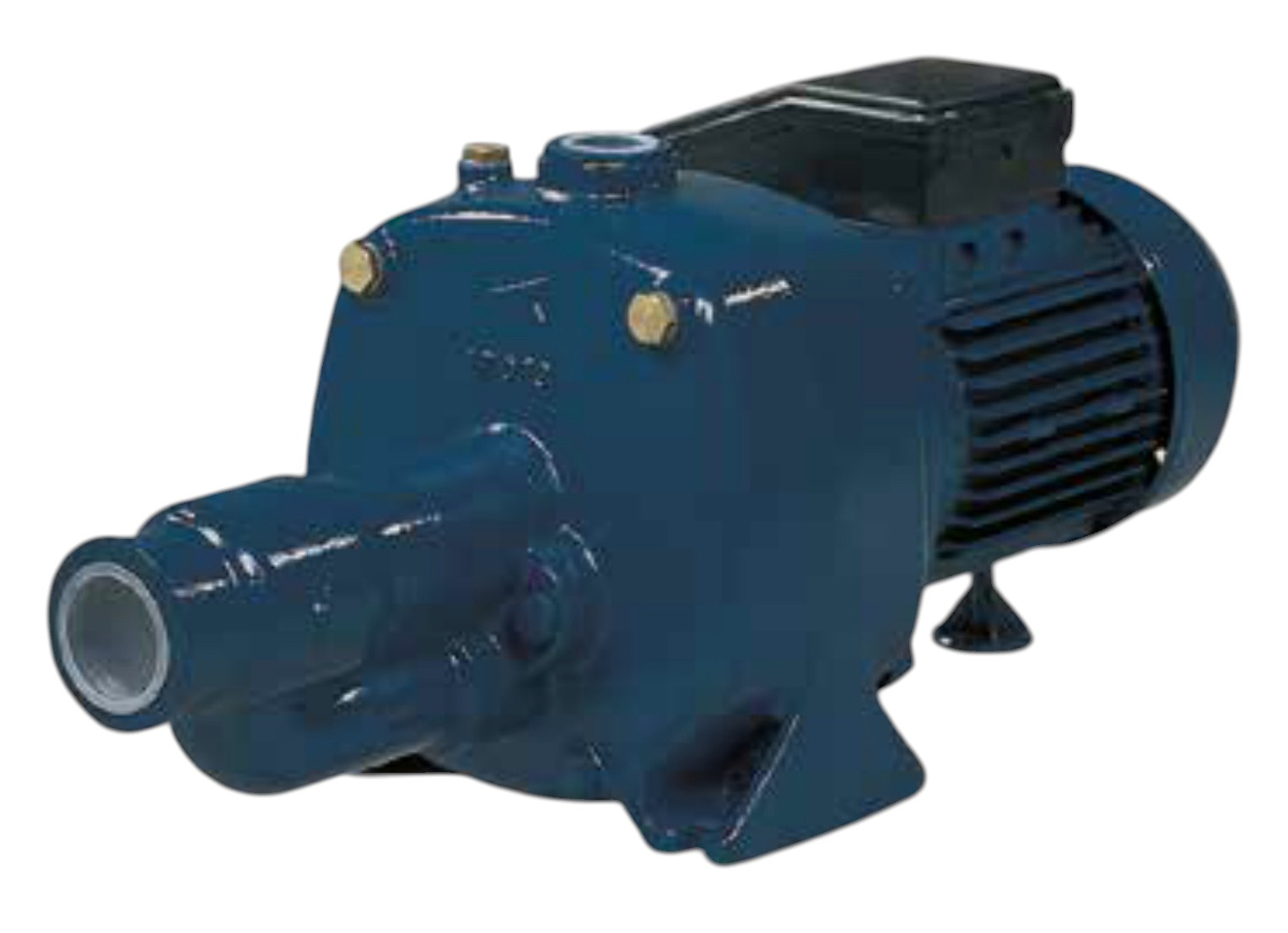

• La pompe de surface Arven JTV-P est conçue pour l’approvisionnement en eau claire dans les installations domestiques et résidentielles
• Elle assure le relevage d’eau même lorsqu’elle est légèrement mélangée à des gaz, grâce à sa conception auto-amorçante
• Ce modèle à double roue offre une hauteur manométrique totale élevée jusqu’à 61 m pour des débits modérés
• Sa conception permet la mise en place de systèmes de pressurisation automatiques lorsqu’elle est associée à un réservoir à membrane autoclave
• Le système est adapté à un service continu grâce à son moteur électrique à induction à deux pôles
Applications
• Approvisionnement d’eau sous pression dans les petits systèmes domestiques individuels ou collectifs
• Alimentation en eau à partir de réservoirs de stockage ou de citernes enterrées
• Constitution de groupes de surpression automatiques avec réservoirs à membrane autoclave
• Distribution d’eau claire pour les usages sanitaires et de confort dans les bâtiments résidentiels
• Petites installations de transfert d’eau dans l’habitat ou les locaux de service
Avantages
• Auto-amorçage performant permettant le pompage d’eau mélangée à des gaz sans désamorçage
• Haute pression disponible grâce à l’hydraulique à double roue pour des réseaux domestiques exigeants
• Service continu assuré par un moteur à induction robuste et fiable à deux pôles
• Protection thermique intégrée sur les versions monophasées pour une sécurité renforcée de l’installation
• Possibilité de choisir des tensions et fréquences spéciales pour une parfaite adaptation au site d’utilisation
Conception
• Hydraulique centrifuge à double roue optimisée pour la pression et la stabilité de fonctionnement
• Corps de pompe et flasque réalisés'en fonte pour une résistance mécanique et une longévité accrues
• Roue en laiton de série avec possibilité de matériau Noryl sur demande pour une meilleure résistance à la corrosion
• Arbre côté pompe en acier inoxydable pour une excellente tenue à l’usure et au contact de l’eau
• Garniture mécanique en céramique et graphite garantissant une étanchéité fiable et durable
• Moteur électrique asynchrone à induction deux pôles conçu pour un service continu sans surchauffe
• Isolation moteur en classe F assurant une bonne tenue thermique et une durée de vie prolongée de l’enroulement
• Indice de protection IP 44 contre les projections d’eau et la poussière ambiante
• Bornier et boîte à bornes dimensionnés pour un raccordement électrique aisé en monophasé ou triphasé
Caractéristiques techniques
• Type hydraulique : pompe centrifuge auto-amorçante à double roue
• Puissance nominale : 1,1 kW à 1,65 kW
• Plage de puissance en chevaux : 1,5 HP à 2,2 HP
• Vitesse de rotation : 2800 tr/min à 50 Hz
• Vitesse de rotation : 3450 tr/min à 60 Hz
• Densité maximale du liquide pompé : 1,0 kg/dm3
• Viscosité maximale du liquide pompé : 1 mm2/s
• Tension monophasée disponible : 1 x 220 V - 50 Hz selon modèles
• Tension triphasée disponible : 3 x 220/380 V - 50 Hz selon modèles
• Indice de protection moteur : IP 44
• Isolation moteur : classe F
• Matériau du corps de pompe : fonte
• Matériau de la roue : laiton ou Noryl sur demande
• Matériau de l’arbre côté pompe : acier inoxydable
• Type de garniture mécanique : céramique et graphite
• Hauteur manométrique totale max : 61 m
• Débit : 4,2 m3/h à 6,0 m3/h
