Présentation

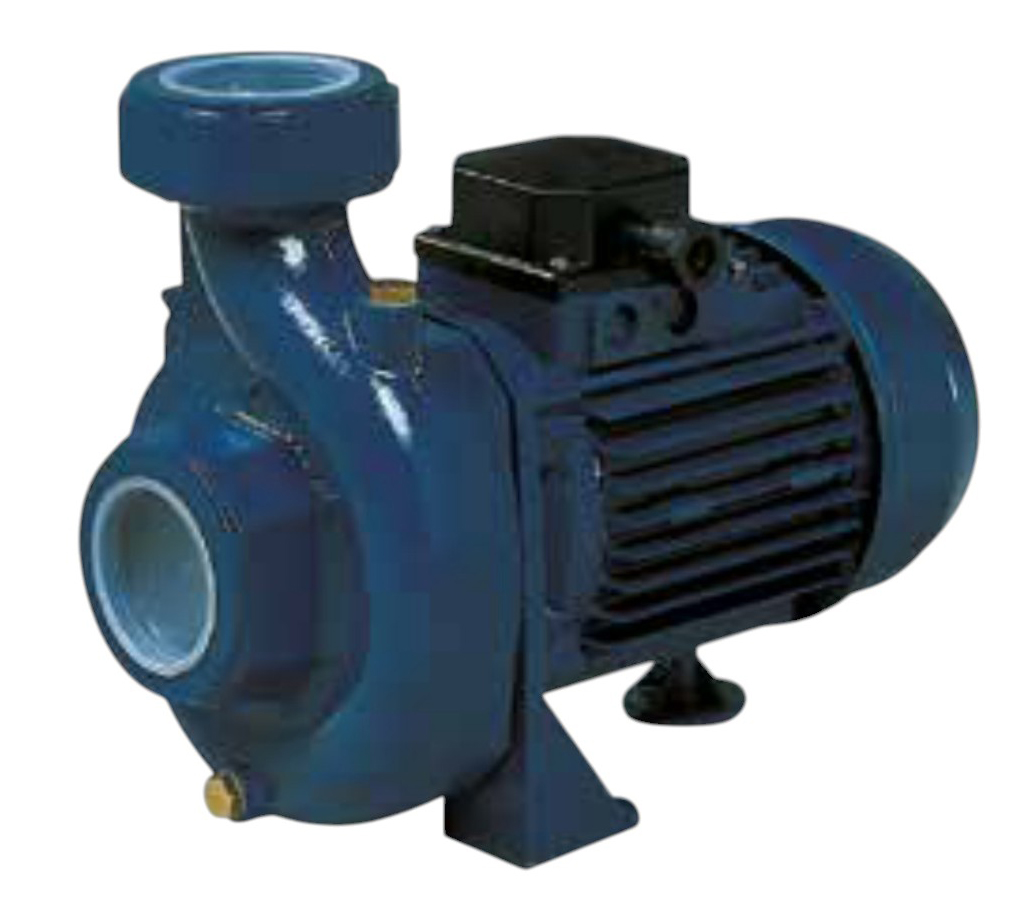

• La pompe centrifuge de surface Arven CS-P est conçue pour l'irrigation à écoulement avec des débits moyens et élevés
• Elle assure le pompage d'eau claire dans les installations d'arrosage agricoles nécessitant une portance importante
• Équipée d'un moteur fermé avec ventilation externe, elle garantit un fonctionnement fiable en service continu
• Sa conception à roue unique offre un excellent compromis entre hauteur manométrique et débit pour les réseaux d'irrigation
• Le système s'adapte aux installations fonctionnant en 50 Hz ou 60 Hz grâce aux versions disponibles en différentes tensions et fréquences
Applications
• Irrigation à écoulement dans les exploitations agricoles nécessitant une forte portance
• Alimentation de réseaux d'arrosage pour cultures de plein champ
• Transfert d'eau claire pour remplissage de canaux ou bassins d'irrigation
• Pompage d'eau dans les applications nécessitant un débit élevé avec hauteur manométrique modérée
Avantages
• Haute portance permettant d'alimenter des réseaux d'irrigation étendus
• Débit élevé adapté aux besoins importants des installations agricoles
• Moteur fermé avec ventilation externe pour une bonne dissipation thermique et une meilleure durée de vie
• Construction robuste en fonte et matériaux résistants pour une grande fiabilité en service
• Plage de puissances étendue pour s'adapter à différentes configurations d'installation
Conception
• Corps de pompe en fonte pour une bonne résistance mécanique et à l'abrasion
• Roue en laiton pour une meilleure tenue à la corrosion et un rendement hydraulique optimisé
• Arbre côté pompe en acier inoxydable AISI 416 pour une résistance accrue en environnement humide
• Moteur asynchrone monophasé ou triphasé fermé avec ventilation externe et carcasse ailetée en alliage d'aluminium
• Indice de protection du moteur IP 44 avec classe d'isolation F
• Tenue mécanique en céramique et graphite pour une bonne étanchéité du fluide pompé
• Conception à roue unique limitant les pertes de charge internes et simplifiant la maintenance
Caractéristiques techniques
• Type hydraulique : pompe centrifuge à roue unique de surface
• Plage de puissance nominale : 0,6 kW à 3,0 kW
• Puissance moteur : 0,8 HP à 4,0 HP
• Tension monophasée : 1 x 220 V à 50 Hz
• Tension triphasée : 3 x 220/380 V à 50 Hz
• Vitesse de rotation : 2800 tr/min à 50 Hz
• Vitesse de rotation en version 60 Hz : 3450 tr/min
• Indice de protection moteur : IP 44
• Classe d'isolation : F
• Température max du liquide pompé : 35°C
• Flasques d'aspiration et de refoulement : 2 pouces ou 3 pouces selon modèles
• Matériau du corps de pompe : fonte
• Matériau de la roue : laiton
• Matériau de l'arbre côté pompe : acier inoxydable AISI 416
• Matériau de la garniture mécanique : céramique et graphite
• Performances données pour des liquides de densité 1,0 kg/dm3 et viscosité 1 mm2/s
• Hauteur manométrique : 9,5 m à 21,5 m
• Débit : 18 m3/h à 72 m3/h
