Présentation
• La pompe centrifuge auto-amorçante diesel Atlas Copco VAR 2-215 est conçue pour le pompage d'eaux claires, chargées ou sablonneuses dans des conditions d'aspiration difficiles. Équipée d'une turbine semi-ouverte, elle assure le passage de corps solides tout en maintenant un bon rendement hydraulique. Ce modèle diesel compact est particulièrement adapté aux chantiers mobiles et aux interventions d'urgence nécessitant une mise en service rapide. Sa conception robuste en fonte et acier allié garantit une grande résistance aux liquides abrasifs et aux eaux troubles. Le système d'auto-amorçage permet une évacuation rapide de l'air de la conduite d'aspiration, même avec une hauteur d'aspiration importante

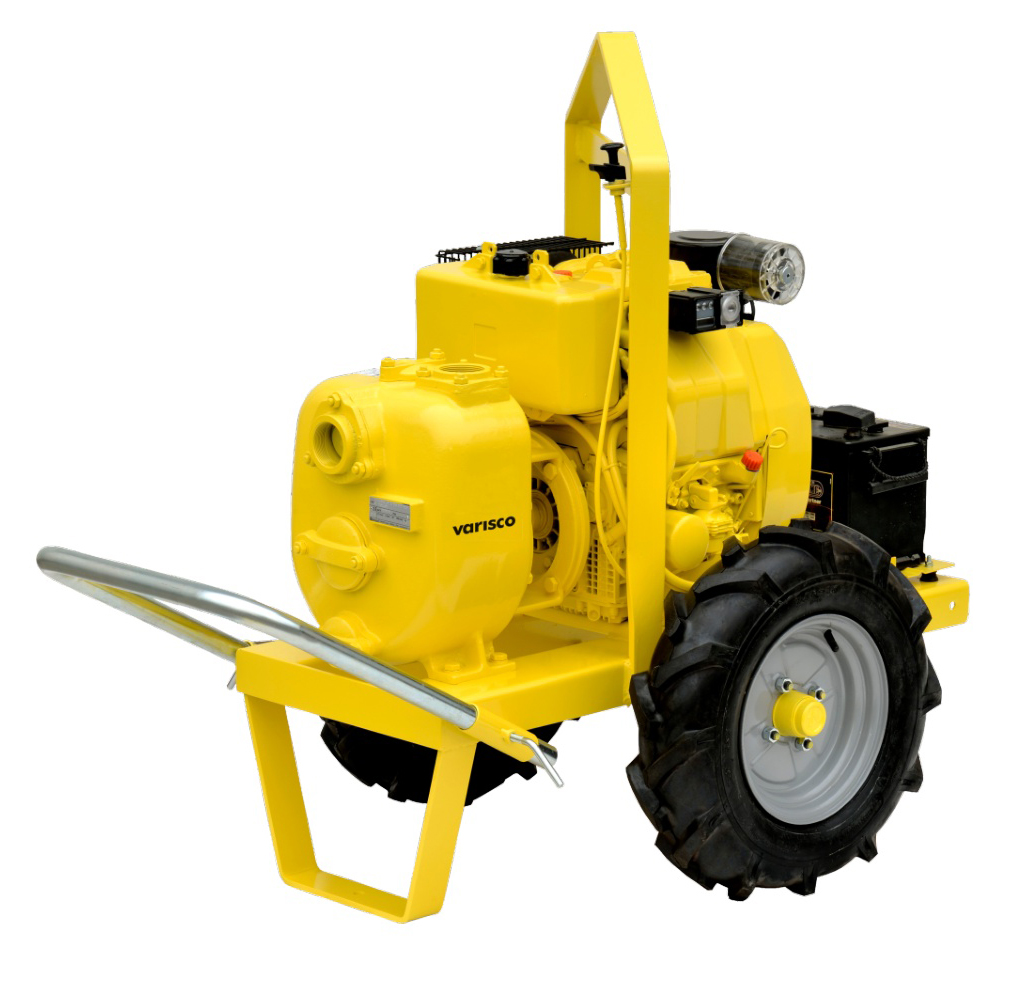

• La pompe centrifuge auto-amorçante diesel Atlas Copco VAR 2-215 est conçue pour le pompage de liquide avec passage de solides jusqu'à 14 mm. Équipée d'un corps de pompe en fonte EN-GJL-200 et d'une turbine en fonte sphéroïdale EN-GJS-500, elle offre une excellente tenue mécanique et une longue durée de vie. Ce modèle intègre une plaque d'usure caoutchoutée remplaçable pour maintenir les performances dans le temps. Sa conception sur châssis brouette avec pneus tracteur facilite le transport sur terrain accidenté. Le système moteur-pompe est optimisé pour une vitesse standard de 3000 rpm assurant une HMT maximale de 64 m
Applications
• Drainage de chantiers dans le bâtiment et les travaux publics
• Pompage d'eaux troubles ou sablonneuses pour le génie civil
• Interventions d'urgence après inondations et situations de crue
• Transfert d'eau propre ou légèrement chargée pour l'industrie et l'agriculture
• Assèchement de fouilles, tranchées et zones basses sur les sites de construction
Avantages
• Auto-amorçage performant sans clapet de fond jusqu'à 7,5 m de hauteur d'aspiration
• Résistance élevée aux liquides abrasifs ainsi qu'aux eaux troubles et sablonneuses
• Passage de corps solides jusqu'à 14 mm grâce à la turbine semi-ouverte
• Accès direct à la turbine par couvercle antérieur amovible pour simplifier la maintenance
• Plaque d'usure en fonte caoutchoutée ou acier inox facilement remplaçable pour conserver les performances
Conception
• Corps de pompe en fonte EN-GJL-200 avec plaque d'usure caoutchoutée remplaçable
• Turbine semi-ouverte à 4 palettes en fonte sphéroïdale EN-GJS-500 pour le passage de solides
• Arbre en acier allié 39NiCrMo3 avec garniture mécanique carbure de silicium sur carbure de silicium
• Élastomères NBR pour une bonne compatibilité avec de nombreuses eaux de service
• Ensemble monté sur châssis brouette acier au carbone S275JR peint bi-composant, couleur jaune et gris Atlas Copco
• Batterie plomb-calcium 12 V - 100 Ah - 400 A pour démarrage électrique du moteur diesel
• Réservoir carburant de 4 l intégré pour l'alimentation du moteur sur site
• Structure galvanisée avec châssis, barre de levage, manille réglable et pied d'appui pour la manutention
Caractéristiques techniques
• Débit au rendement maximal : 39 m3/h - 650 l/min
• Rendement hydraulique maximal : 50 %
• Orifice d'aspiration : fileté 2" BSP
• Orifice de refoulement : fileté 2" BSP
• Passage de solides sphériques : 14 mm (0,6")
• Temps d'amorçage : 30 s à 1,5 m d'aspiration
• Puissance maximale absorbée : 10,9 kW - 14,6 HP à 3000 rpm
• Moteur diesel : Kohler 25LD425-2 (LD31), 2 cylindres, 851 cm3
• Vitesse standard moteur : 3000 rpm (type rpm variables)
• Consommation carburant à 2500 rpm : 2 l/h
• Puissance moteur à 2500 rpm : 7 kW (9,4 HP)
• Alimentation électrique de démarrage : 12 V
• Poids de l'ensemble (LD31) : 220 kg (490 lb)
• Dimensions châssis brouette : 780 x 1250 x 1030 mm
• Hauteur orifice d'aspiration : 0,64 m (2,1 ft)
• Hauteur manométrique maximale Hmax : 64 m (210 ft)
• Débit maximal Qmax : 53 m3/h - 880 l/min (200 USgpm)
