Présentation

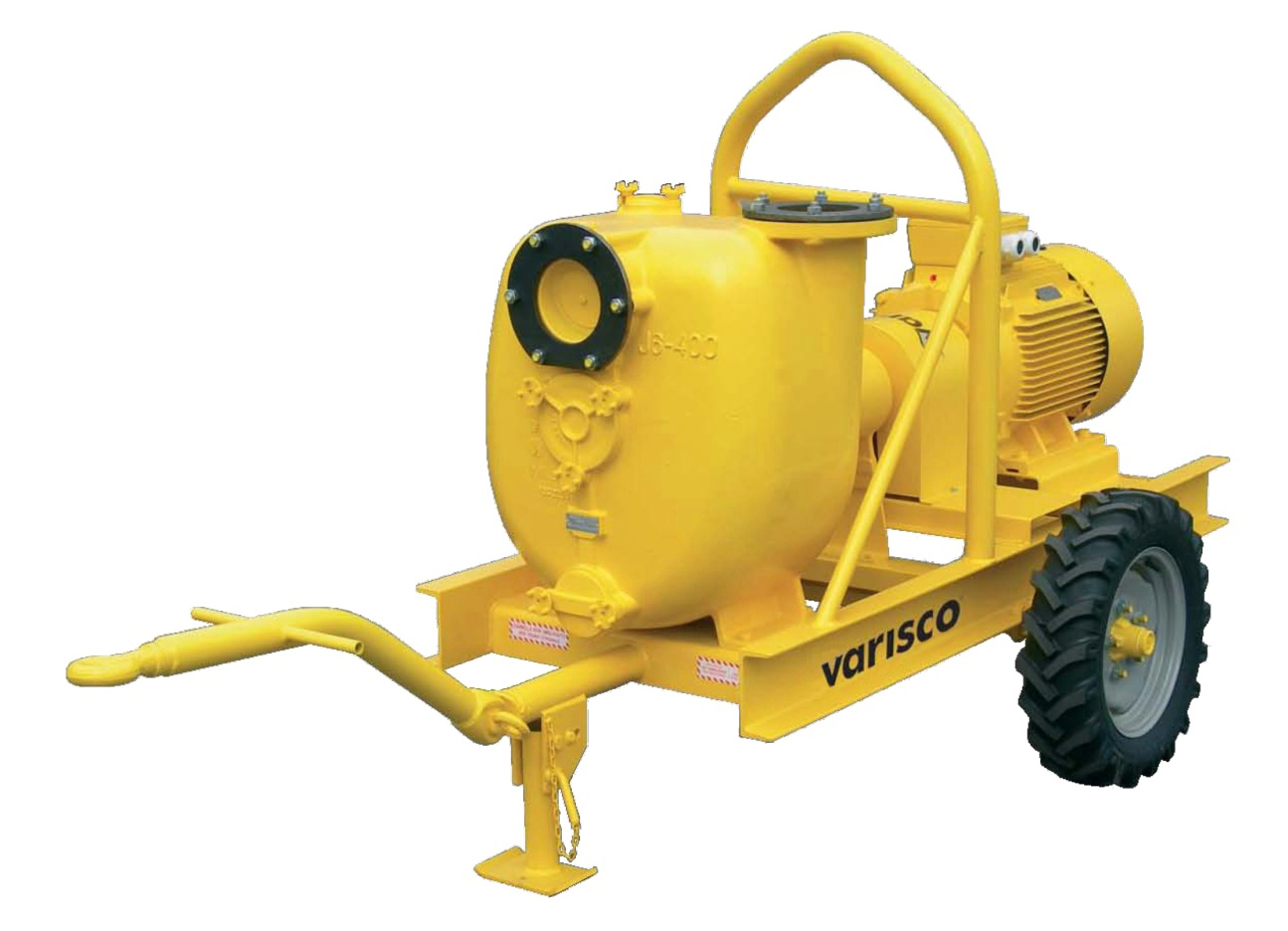

• La pompe centrifuge auto-amorçante Atlas Copco VAR 8-305 est conçue pour le pompage d'eaux claires ou chargées dans les applications les plus exigeantes d'amorçage. Équipée d'une turbine semi-ouverte, elle assure l'évacuation rapide de l'air de la conduite d'aspiration pour démarrer le pompage même avec une hauteur d'aspiration importante
• Ce modèle électrique offre un débit maximal élevé tout en maintenant une excellente efficacité hydraulique
• Sa conception robuste permet de traiter des liquides abrasifs et des eaux sablonneuses sans compromettre la fiabilité. Le système est particulièrement adapté aux besoins de drainage, de chantier et d'intervention d'urgence après inondations
Applications
• Pompage d'eaux claires, troubles ou sablonneuses sur chantiers de construction
• Drainage général de fosses, tranchées et zones inondées
• Interventions d'urgence après inondations et sinistres hydrauliques
• Transfert de liquides chargés avec corps solides en suspension
• Applications industrielles nécessitant une pompe auto-amorçante électrique haut débit
Avantages
• Auto-amorçage efficace sans clapet de fond jusqu'à 7,5 m de hauteur d'aspiration
• Excellente résistance aux liquides abrasifs et aux eaux troubles ou sablonneuses
• Capacité de passage de corps solides jusqu'à 76 mm limitant les risques de colmatage
• Entretien simplifié grâce au couvercle antérieur amovible donnant un accès direct à la turbine
• Plaque d'usure remplaçable disponible en fonte caoutchoutée ou en acier inox pour prolonger la durée de vie
Conception
• Pompe centrifuge auto-amorçante à turbine semi-ouverte 2 palettes
• Orifices d'aspiration et de refoulement bridés DN 200 selon UNI 6082
• Corps de pompe en fonte EN-GJL-200 pour une haute robustesse mécanique
• Turbine disponible en fonte sphéroïdale EN-GJS-400 ou en acier inox CF8M
• Plaques d'usure en fonte caoutchoutée ou acier inox CF8M, facilement remplaçables
• Arbre en acier 39NiCrMo3 ou acier inox AISI 329 selon configuration
• Garniture mécanique en carbure de silicium / carbure de silicium avec élastomères NBR ou VITON
• Montage sur châssis type brouette service standard en acier au carbone S275JR peint
Caractéristiques techniques
• Débit au rendement maximal : 285 m3/h - 4750 l/min (1,300 USgpm)
• Rendement hydraulique maximal : 53 %
• Hauteur d'aspiration sans clapet de fond : jusqu'à 7,5 m
• Passage de solides : 76 mm (3")
• Temps d'amorçage : 75 s à 1,5 m d'aspiration
• Puissance maximale absorbée : 18,5 kW - 24,8 HP à 1450 rpm
• Orifice d'aspiration : DN 200 bridé UNI 6082 (8")
• Orifice de refoulement : DN 200 bridé UNI 6082 (8")
• Moteur électrique : tri-phasé TEFC 4 pôles, 400-690 V, 50 Hz
• Puissance nominale moteur : 18,5 kW - 25 HP, vitesse 1450 rpm
• Classe d'efficacité moteur : IE3 selon IEC 60034-30
• Degré de protection moteur : IP55, classe d'isolation F
• Chariot brouette : dimensions 1240 x 2140 x 1600 mm, poids env. 700 kg
• Hauteur manométrique maximale Hmax : 22,5 m (74 ft)
• Débit maximal Qmax : 420 m3/h - 7000 l/min (1,800 USgpm)
