Présentation

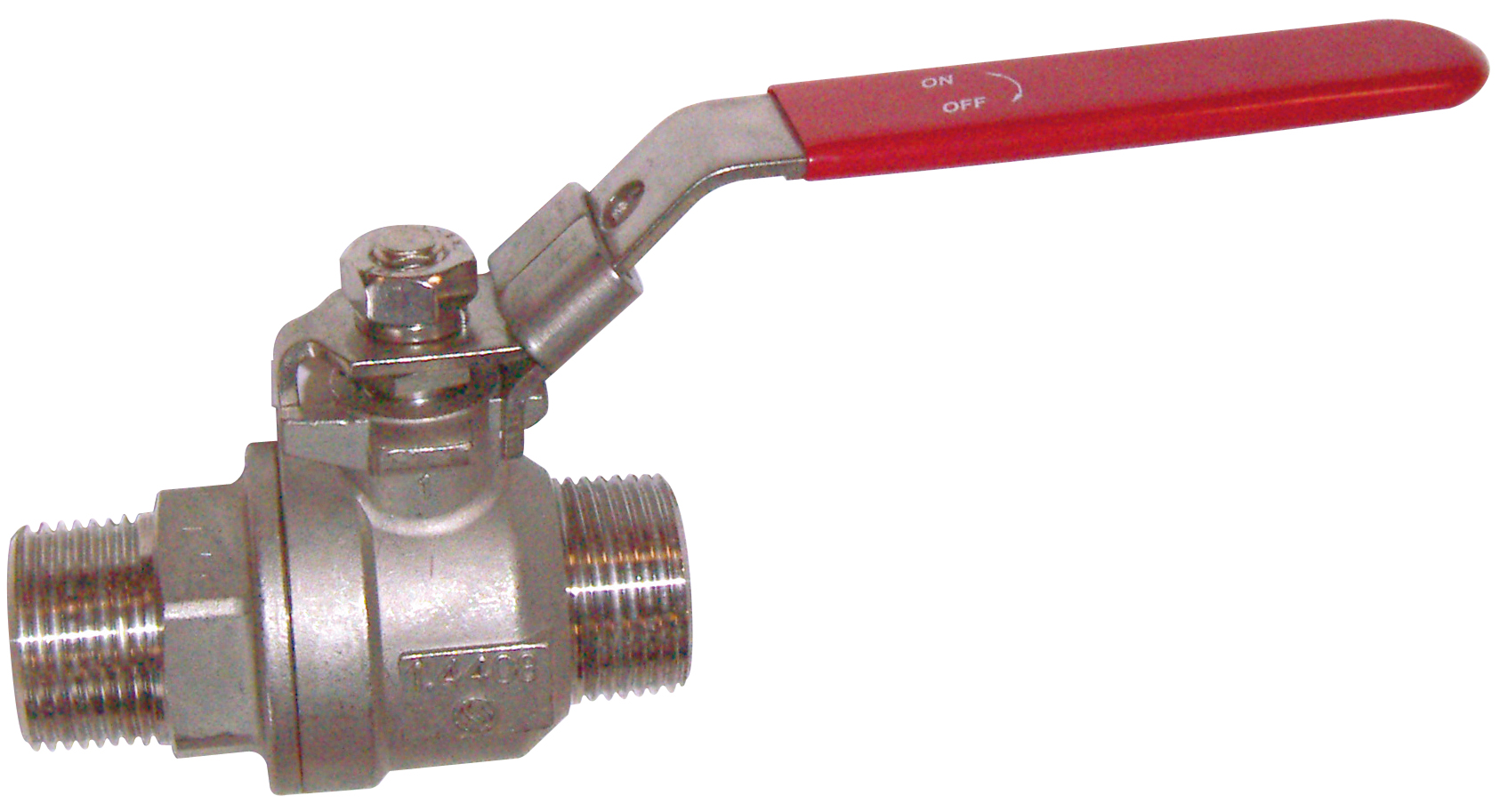

• La vanne à sphère Sferaco SPHERE ACIER INOX 709 est conçue pour l'isolement et la coupure des fluides dans les réseaux industriels
• Elle est équipée d'un corps en inox EN 1.4408 et d'une sphère en inox CF8M pour une excellente résistance à la corrosion
• Ce modèle à passage réduit est adapté aux installations hydrauliques, aux circuits d'air comprimé et aux procédés industriels exigeants
• Sa poignée cadenassable en inox permet un verrouillage sûr de la position ouverte ou fermée
• La conception à deux pièces avec presse-étoupe en PTFE assure une étanchéité durable jusqu'à une température de service de 180 °C
Applications
• Isolation de lignes de production dans les industries chimiques et pharmaceutiques
• Réseaux de fluides dans les installations pétrochimiques
• Vannes d'isolement sur installations hydrauliques haute pression
• Distribution et coupure d'air comprimé dans les réseaux industriels
• Équipements nécessitant une vanne compacte à raccordement mâle-mâle
Avantages
• Résistance élevée à la corrosion grâce à la construction intégrale en acier inoxydable
• Utilisation possible sur une large plage de températures de -20 °C à +180 °C
• Pression de service jusqu'à 63 bar selon le diamètre nominal
• Poignée cadenassable offrant une sécurité renforcée contre les manoeuvres involontaires
• Sièges en PTFE chargé verre apportant une excellente tenue à l'usure et à la pression
Conception
• Corps en inox moulé EN 1.4408 en deux pièces à raccordement mâle-mâle
• Sphère en inox CF8M usinée pour garantir une bonne étanchéité de fermeture
• Presse-étoupe en PTFE assurant l'étanchéité autour de l'axe
• Axe en inox 316 inéjectable pour une sécurité mécanique renforcée
• Poignée manuelle en inox ASTM A182 F304 avec possibilité de cadenas
Caractéristiques techniques
• Plage de température de service : -20 à 180 °C
• Pression de service maximum DN 3/8 : 63 bar
• Pression de service maximum DN 1/2 : 63 bar
• Pression de service maximum DN 3/4 : 63 bar
• Pression de service maximum DN 1 : 50 bar
• Longueur entre extrémités DN 3/8 : 66 mm
• Longueur entre extrémités DN 1/2 : 76 mm
• Longueur entre extrémités DN 3/4 : 86 mm
• Longueur entre extrémités DN 1 : 96 mm
• Passage intérieur DN 3/8 : 8,5 mm
• Passage intérieur DN 1/2 : 12,5 mm
• Passage intérieur DN 3/4 : 17,5 mm
• Passage intérieur DN 1 : 23,6 mm
• Catégorie de risque directive 2014/68/UE : 2
• Prix indicatif hors taxes DN 1/2 : 38,57 €
