Présentation

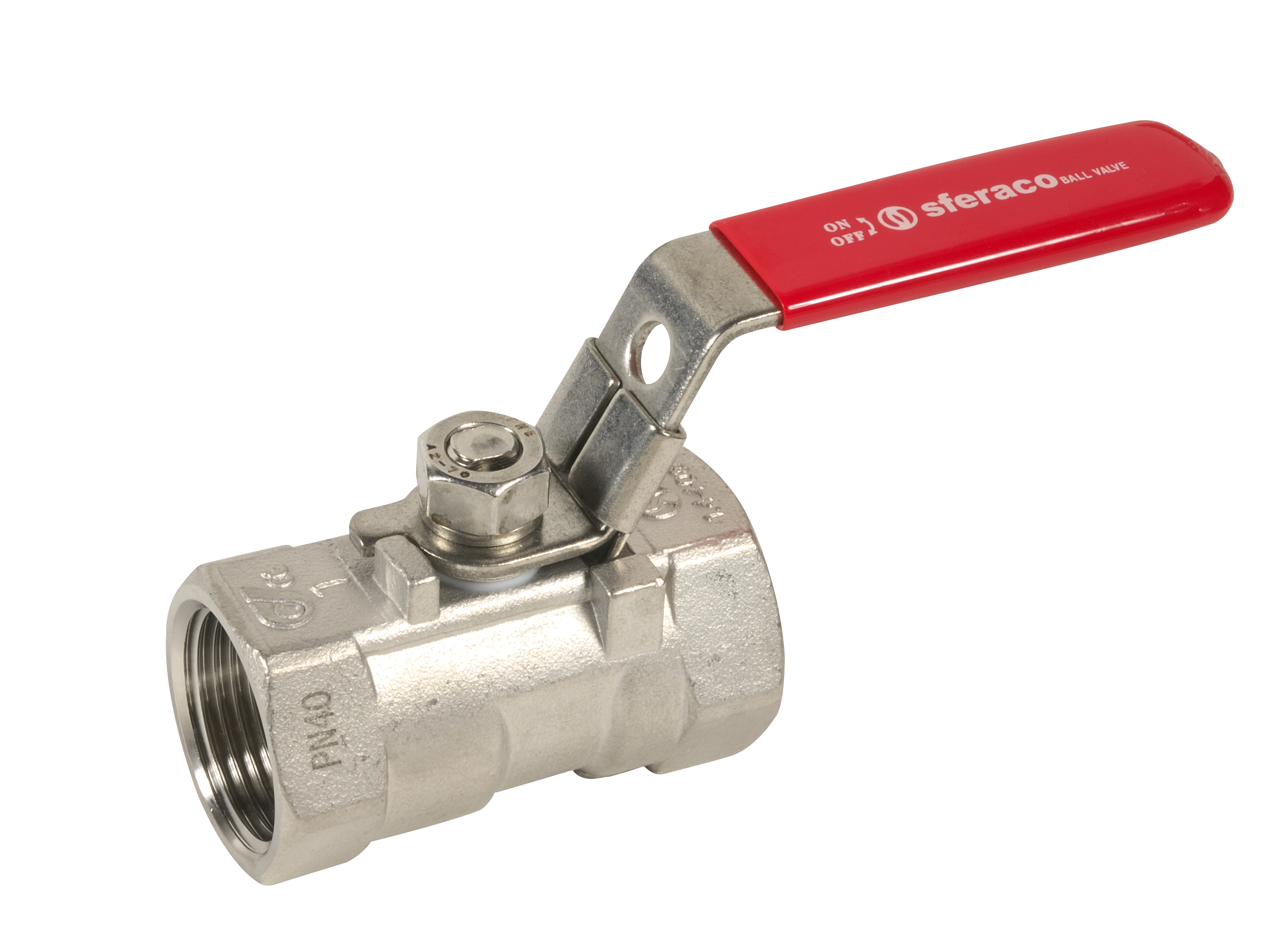

• vanne à sphère Sferaco 708 est conçue pour l'isolement et le contrôle des fluides dans les installations industrielles
• Elle est équipée d'un corps monobloc en acier inoxydable EN 1.4408 assurant une excellente résistance à la corrosion
• Ce modèle à passage réduit permet de limiter les encombrements tout en conservant de bonnes performances hydrauliques
• Sa conception avec bille pleine et sièges en PTFE garantit une étanchéité optimale en service
• Le système d'axe inéjectable et la poignée cadenassable renforcent la sécurité d'exploitation de la vanne
Applications
• Isolement de lignes dans les industries chimiques et pharmaceutiques
• Réseaux de fluides dans les installations pétrochimiques
• Distribution d'eau et de fluides dans les installations hydrauliques industrielles
• Réseaux d'air comprimé dans les ateliers et usines
Avantages
• Corps, sphère et axe en acier inoxydable EN 1.4408 offrant une grande durabilité en environnements corrosifs
• Étanchéité fiable grâce aux sièges et au joint d'axe en PTFE
• Sécurité accrue avec axe inéjectable et poignée cadenassable en acier inoxydable ASTM A182 F304
• Adaptation à de nombreux process grâce à une plage de température de service jusqu'à 180 °C
• Compatibilité avec les exigences réglementaires grâce aux essais suivant la norme ISO 5208 et à la directive 2014/68/UE
Conception
• Corps monobloc en inox EN 1.4408 avec passage réduit
• Sphère en inox EN 1.4408 de type bille pleine
• Axe inéjectable en inox EN 1.4408 pour une sécurité renforcée
• Sièges de vanne en PTFE pour une excellente étanchéité
• Joint d'axe en PTFE limitant les fuites vers l'extérieur
• Poignée cadenassable en inox ASTM A182 F304 pour le verrouillage en position
• Raccordements taraudés femelle-femelle adaptés aux réseaux industriels
• Conception testée selon ISO 5208 pour la figure 708 et API 598 pour la figure 708MF
Caractéristiques techniques
• Pression de service PS : 40 bar
• Plage de température de service Fig. 708 : -20 à +180 °C
• Plage de température de service Fig. 708MF : -10 à +150 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 2 pouces
• Passage minimum : 5 mm
• Passage maximum : 32 mm
• Écartement minimum : 39 mm
• Écartement maximum : 100 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
• Certificat ou marquage ATEX par robinet : 3 €
• Pression de service version 708MF : 55 bar
• Nombre de pièces de construction principales : 2 pièces
• Année de référence directive équipements sous pression : 2014
