Présentation

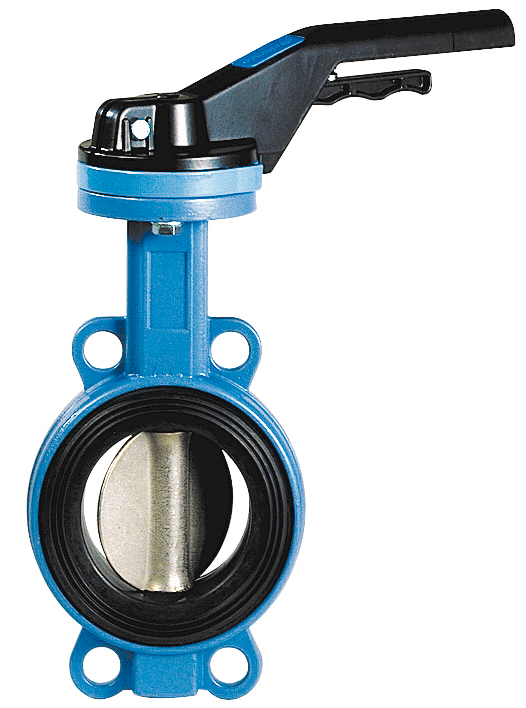

• Le robinet papillon Sferaco 1152 Oreilles de centrage NBR et NBR vulcanisé est conçu pour l'isolement et la régulation de fluides industriels sous pression
• Équipé d'un papillon en inox CF8M jusqu'au diamètre nominal 100 et en fonte GJS revêtue au-delà, il offre une excellente résistance mécanique et à la corrosion
• Ce modèle dispose d'un corps en fonte GJS-500-7 rilsanisé garantissant une protection renforcée contre l'abrasion et l'agressivité des fluides
• La manchette en NBR ou en NBR vulcanisé assure l'étanchéité entre le papillon et le corps, même en fonctionnement intensif
• Le système est disponible avec levier, axe nu ou réducteur monté afin de s'adapter à différents types d'installations industrielles
Applications
• Distribution d'hydrocarbures non aromatiques dans les réseaux industriels
• Conduites d'eau, de fuel, de gaz naturel, de graisse, d'huile et de glycol
• Réseaux d'air comprimé lorsque la manchette vulcanisée est utilisée
• Installations de chauffage ou de refroidissement avec circulation d'eau glycolée
Avantages
• Compatibilité avec de nombreux fluides comme l'eau, le fuel, les hydrocarbures non aromatiques et le gaz naturel
• Large plage de température de service de -10 °C à +90 °C pour une utilisation polyvalente
• Conception ATEX jusqu'au diamètre nominal 100 permettant une utilisation en zones à atmosphère explosive
• Pression de service jusqu'à 16 bar selon le diamètre nominal pour répondre aux contraintes des réseaux industriels
• Possibilité de choisir entre manchette NBR standard ou manchette NBR vulcanisée pour une meilleure tenue mécanique
Conception
• Papillon en inox CF8M jusqu'au diamètre nominal 100 puis en fonte GJS revêtue pour les diamètres supérieurs
• Corps en fonte GJS-500-7 avec revêtement rilsanisé pour une protection anticorrosion durable
• Oreilles de centrage permettant le montage entre brides et facilitant l'alignement des conduites
• Garniture interne en NBR ou en NBR vulcanisé optimisée pour l'étanchéité et la résistance aux hydrocarbures
• Versions disponibles avec levier de manoeuvre, axe nu ou réducteur monté selon le diamètre nominal
Caractéristiques techniques
• Diamètre nominal : 32-600 mm
• Pression de service PS : 10-16 bar
• Pression nominale PN : 10-16
• Classe de pression : CLASS 150 PN20
• Température de service : -10 °C à +90 °C
• Diamètre nominal levier NBR oreilles de centrage : 32-300 mm
• Diamètre nominal levier NBR oreilles taraudées : 40-200 mm
• Diamètre nominal axe nu : 350-500 mm
• Diamètre nominal réducteur monté : 350-500 mm
• Température minimale de service : -10 °C
• Température maximale de service : 90 °C
• Pression de service oreilles taraudées diamètre nominal 200 : 10 bar
• Indice de pression oreilles de centrage diamètre nominal 32-300 : 16 bar
• Plage ATEX : jusqu'au diamètre nominal 100 mm
• Matériau corps : fonte GJS-500-7 rilsanisé
• Matériau papillon inox : CF8M jusqu'au diamètre nominal 100
