Présentation
• Les oreilles de centrage Sferaco 1183 Oreilles de centrage - SILICONE Alimentaire sont conçues pour assurer le positionnement précis des robinets papillon sur les brides de tuyauterie
• Elles sont équipées d'un anneau en silicone de qualité alimentaire adapté aux circuits de produits alimentaires et de fluides de process exigeants
• Ce modèle permet de garantir un centrage fiable et répétable, limitant les risques de fuite lors du serrage des brides
• Sa conception est prévue pour fonctionner sous une pression de service jusqu'à 16 bar avec une large plage de diamètres nominaux de 32 à 300
• Le système est compatible avec les réseaux haute température, les huiles, les acides, l'air, les gaz inertes et les produits alimentaires conformément aux exigences de la directive CE 1935/2004
Applications
• Montage et centrage des robinets papillon sur les réseaux de produits alimentaires
• Installation de robinets papillon sur des circuits d'huiles, d'acides, d'air et de gaz inertes en milieu industriel
• Utilisation sur des canalisations de process en agroalimentaire nécessitant une conformité CE 1935/2004
Avantages
• Compatibilité avec les produits alimentaires grâce à un silicone conforme aux exigences de contact alimentaire
• Adaptation à de nombreux diamètres nominaux de 32 à 300 pour une grande polyvalence d'installation
• Résistance à une pression de service jusqu'à 16 bar pour les applications industrielles exigeantes
• Possibilité d'obtention d'un certificat matière 3.1 pour assurer la traçabilité des composants
• Conformité possible au dossier CE 1935/2004 et agrément FDA sur demande pour les installations réglementées
Conception
• Oreilles de centrage avec anneau en silicone alimentaire adaptées aux brides normalisées
• Pression de service admissible de 16 bar sur l'ensemble des diamètres proposés
• Compatibilité avec la norme de pression 10/16 et la classe 150 pression nominale 20 bar
• Plage de diamètres nominaux couvrant les valeurs 32-40, 50, 65, 80, 100, 125, 150, 200, 250 et 300

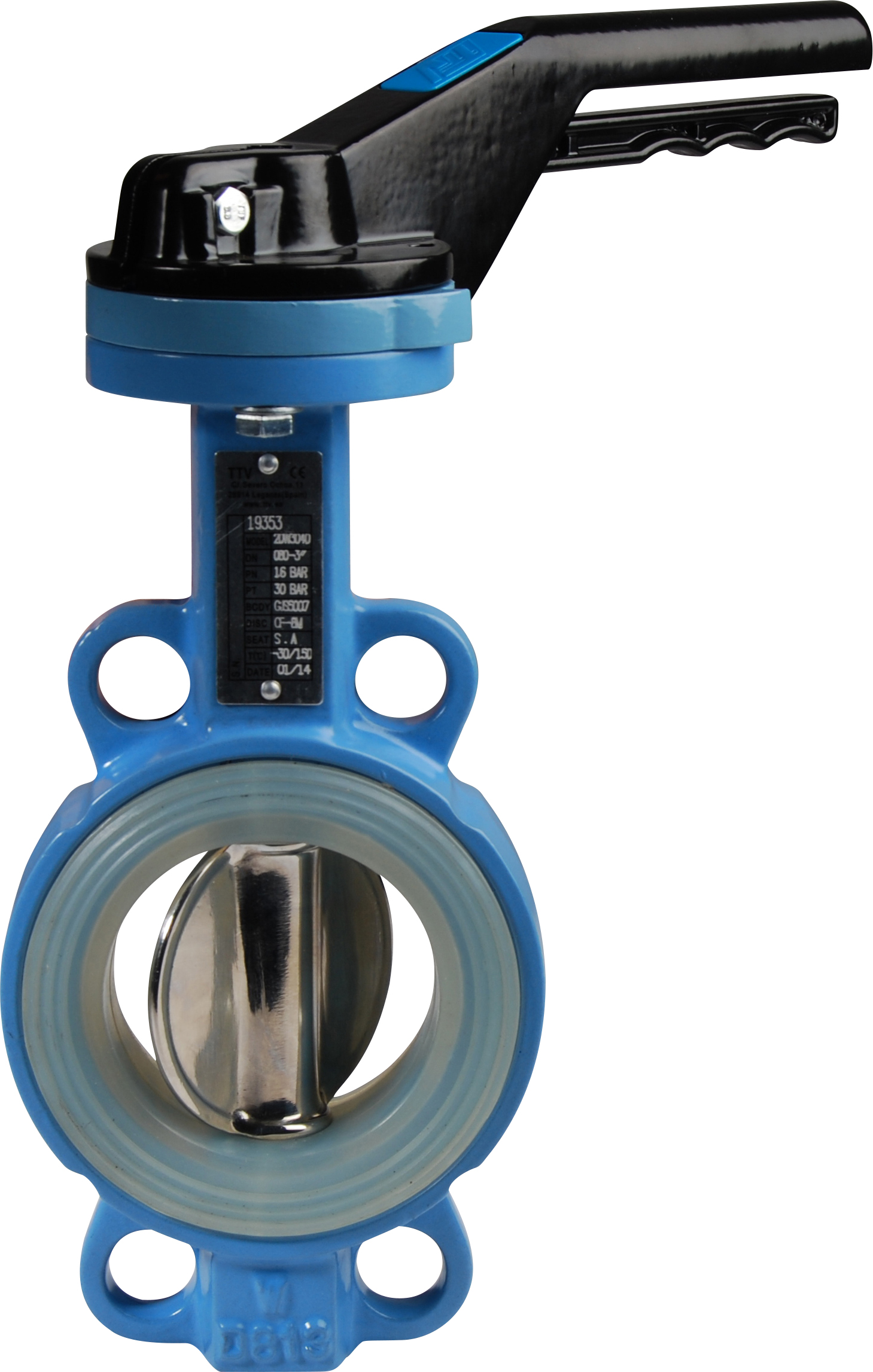

• Conception prévue pour le montage avec robinets papillon en inox et corps fonte rilsanisé haute résistance
Caractéristiques techniques
• Diamètre nominal mini : 32 mm
• Diamètre nominal maxi : 300 mm
• Pression de service : 16 bar
• Norme de pression : 10 bar à 16 bar
• Classe pression américaine : classe 150 pression nominale 20 bar
• Plage de température du système associé : -40 °C à +150 °C
• Référence diamètre 32-40 : 1183040
• Référence diamètre 50 : 1183050
• Référence diamètre 65 : 1183065
• Référence diamètre 80 : 1183080
• Référence diamètre 100 : 1183100
• Référence diamètre 125 : 1183125
• Référence diamètre 150 : 1183150
• Référence diamètre 200 : 1183200
• Référence diamètre 250 : 1183250
• Référence diamètre 300 : 1183300
