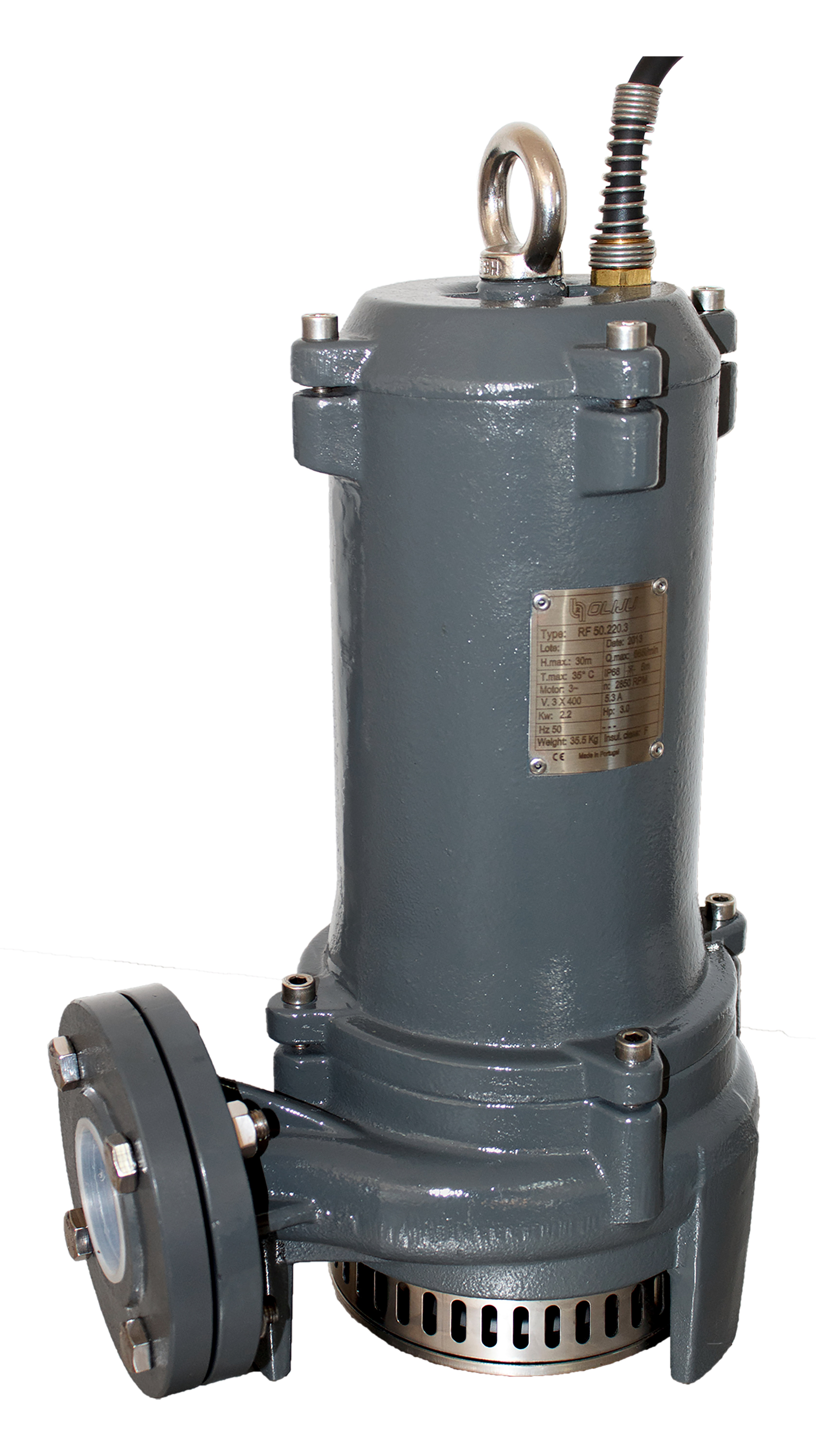

Pompe de drainage submersible à sortie horizontale
Mr Pompes (Oliju) DRENO RF

Présentation

• La pompe de drainage Mr Pompes (Oliju) DRENO RF est conçue pour l’évacuation d’eaux claires ou faiblement chargées en immersion
• Équipée d’une sortie horizontale, elle facilite le montage sur pied d’assise et les installations fixes
• Sa conception submersible permet un fonctionnement fiable jusqu’à une profondeur d’immersion de 10 m. Le système hydraulique à roue ouverte en fonte assure une bonne tenue aux matières en suspension de petit diamètre

Applications

• Évacuation d’eaux claires dans les ouvrages de collecte et fosses de relevage
• Drainage d’eaux faiblement chargées avec matières en suspension dans les bâtiments résidentiels et tertiaires
• Vidange de cuves, puisards et bassins d’accumulation d’eaux de process
• Installations fixes avec pied d’assise nécessitant une sortie horizontale de refoulement

Avantages

• Sortie horizontale pratique qui simplifie le raccordement sur pied d’assise
• Construction robuste en fonte pour une meilleure durée de vie en service intensif
• Arbre en acier inoxydable qui améliore la résistance à la corrosion en milieu humide
• Double étanchéité avec chambre à huile pour une protection renforcée du moteur
• Disponibilité en version monophasée ou triphasée afin de s’adapter à plusieurs types d’alimentation électrique

Conception

• Enveloppe moteur, corps de pompe et roue ouverte réalisés en fonte
• Arbre en acier inoxydable type 420 pour une résistance accrue à la corrosion
• Moteur à bain d’huile avec classe d’isolation F pour un bon comportement thermique
• Indice de protection IP68 pour une immersion permanente en service de drainage
• Double étanchéité en chambre à huile combinant joint à lèvre renforcé et garniture mécanique en carbure de silicium
• Câble d’alimentation néoprène de 10 m pour le raccordement électrique
• Condensateur intégré sur la version monophasée pour le démarrage du moteur

Caractéristiques techniques

• Type hydraulique : pompe de drainage submersible à roue ouverte
• Matière corps de pompe : fonte
• Matière enveloppe moteur : fonte
• Matière roue : fonte
• Matière arbre : acier inoxydable 420
• Classe d’isolation moteur : F
• Indice de protection moteur : IP68
• Type de refroidissement : moteur à bain d’huile
• Diamètre maximum des matières en suspension : 5 mm
• Profondeur d’immersion maximum : 10 m
• Puissance nominale moteur : 2,2 kW
• Puissance nominale moteur : 3 CV
• Tension d’alimentation monophasée : 1 x 230 V
• Tension d’alimentation triphasée : 3 x 400 V
• Diamètre de raccordement hydraulique : 2"
• Longueur de câble : 10 m
• Version monophasée avec condensateur intégré
• Version triphasée sans condensateur
• Hauteur manométrique totale maximum : 30 m
• Débit max : 40 m3/h
