Présentation

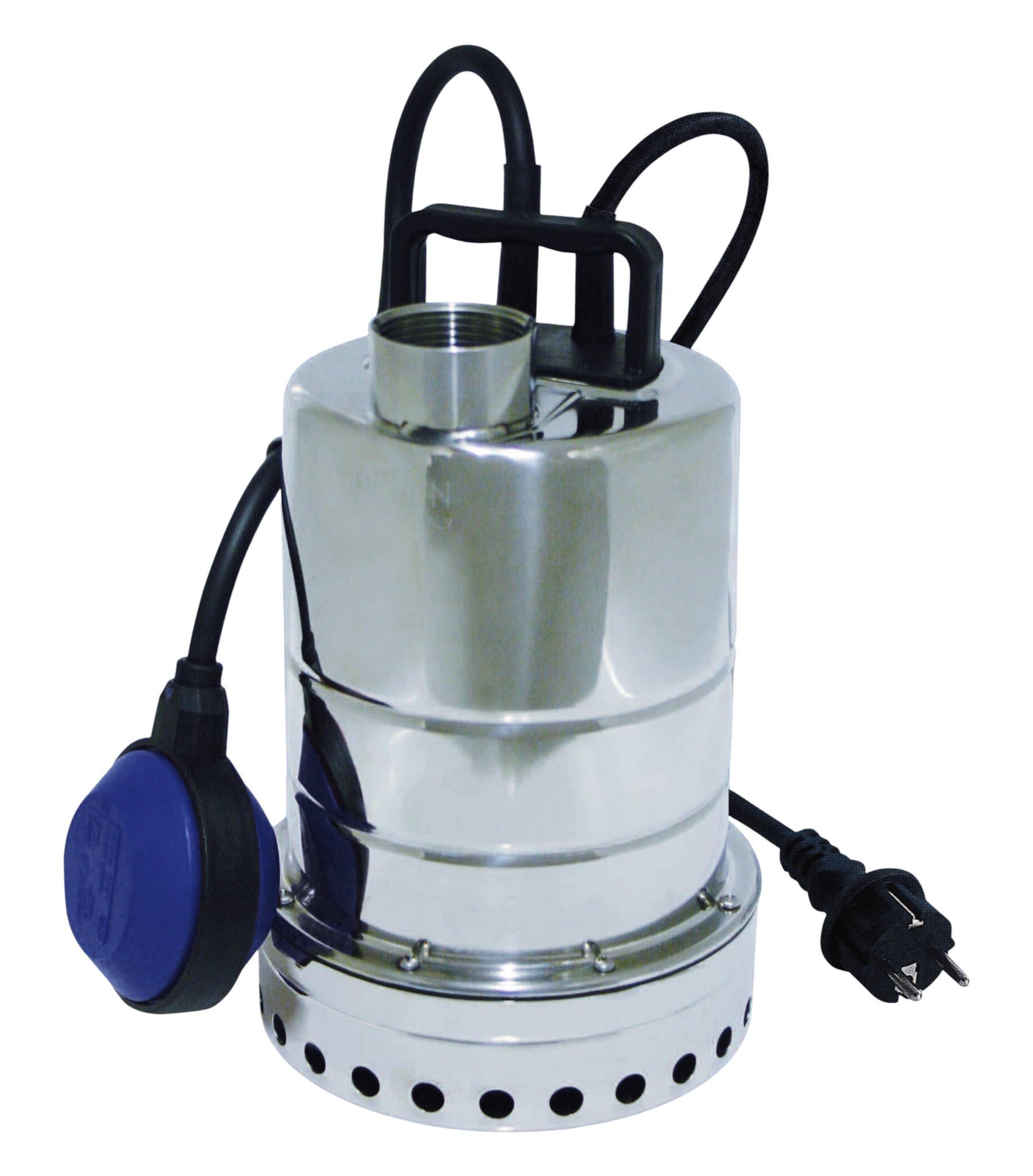

• La pompe électrique submersible de drainage Arven MIZAR 30/S - 60/S - 60/S VOX est conçue pour le relevage d'eaux claires, d'eaux sales et de liquides agressifs en usage domestique ou professionnel
• Elle offre un fonctionnement efficace pour le vidage de puisards, de bassins de collecte et de cuves de rétention d'eaux pluviales
• Équipée d'un moteur à bain partiel refroidi par le liquide pompé, elle assure une bonne fiabilité même en service intensif
• La série MIZAR permet le passage de corps solides jusqu'à 10 mm, et jusqu'à 20 mm pour la version VOX destinée aux eaux plus chargées
• Sa conception en acier inoxydable AISI 316 garantit une grande résistance à la corrosion dans les environnements difficiles et avec des fluides agressifs
Applications
• Vidange d'eaux pluviales, d'eaux d'infiltration et de puisards dans les bâtiments résidentiels et tertiaires
• Relevage d'eaux pluviales depuis des cuves ou citernes pour l'irrigation de petits jardins et potagers
• Transfert d'eau claire depuis des réservoirs, cuves ou bassins vers d'autres points d'utilisation
• Pompage d'eaux sales avec présence de corps solides en suspension pour la version MIZAR 60/S VOX
• Pompage de liquides agressifs compatibles avec l'acier inoxydable AISI 316 et les matériaux internes de la pompe
Avantages
• Passage libre de 10 mm pour les modèles MIZAR 30/s'et 60/S, et jusqu'à 20 mm pour la version MIZAR 60/S VOX adaptée aux eaux plus chargées
• Moteur submersible à sec refroidi par le liquide pompé pour une dissipation thermique optimisée et une meilleure durée de vie
• Double garniture mécanique avec joint mécanique à bain d'huile côté pompe et double bague d'étanchéité côté moteur pour une excellente sécurité d'étanchéité
• Construction en acier inoxydable AISI 316 pour une très'haute résistance à la corrosion dans les environnements agressifs
• Versions monophasées équipées d'une protection thermique intégrée et d'un condensateur en permanence pour un démarrage fiable et une sécurité accrue
• Différentes configurations électriques disponibles, y compris versions monophasées et triphasées, afin de s'adapter à de nombreuses installations
Conception
• Moteur submersible à sec de type semi humide, refroidi par le liquide pompé pour limiter l'échauffement interne
• Double garniture mécanique avec carbure de silicium et joints en Viton côté pompe, associée à une double bague d'étanchéité côté moteur
• Corps de pompe, arbre côté pompe, diffuseur, porte garniture et carcasse moteur en acier inoxydable AISI 316 pour une haute résistance mécanique et chimique
• Rouet en technopolymère pour les modèles MIZAR 30/s'et 60/S, et en acier inoxydable AISI 316 pour le modèle MIZAR 60/S VOX
• Indice de protection IP 68 et classe d'isolation F pour une utilisation intensive en immersion prolongée
• Câble d'alimentation H07RN-F de 10 mètres pour les versions standards automatiques ou manuelles, et de 5 mètres pour la version uniquement automatique
• Versions monophasées 220-277 V 50 Hz avec condensateur permanent et protection thermique intégrée pour une mise en service simplifiée
Caractéristiques techniques
• Prévalence : 8 m à 10 m
• Débit : 9 m3/h à 10,5 m3/h
• Puissance nominale : 0,25 kW à 0,45 kW
• Passage libre corps solides : 10 mm pour MIZAR 30/s'et 60/S
• Passage libre corps solides : 20 mm pour MIZAR 60/S VOX
• Tension monophasée : 220 V à 230 V - 50 Hz
• Tension triphasée : 380 V à 400 V - 50 Hz
• Classe d'isolation : F
• Indice de protection : IP 68
• Immersion maximale : 5 m
• Température max liquide pompé : 50°C
• Diamètre de refoulement : 1 1/4''
• Longueur de câble standard : 10 m pour version standard, 5 m pour version automatique
• Poids MIZAR 30/S : 5,5 kg
• Poids MIZAR 60/S : 6,2 kg
• Poids MIZAR 60/S VOX : 6,5 kg
