Présentation

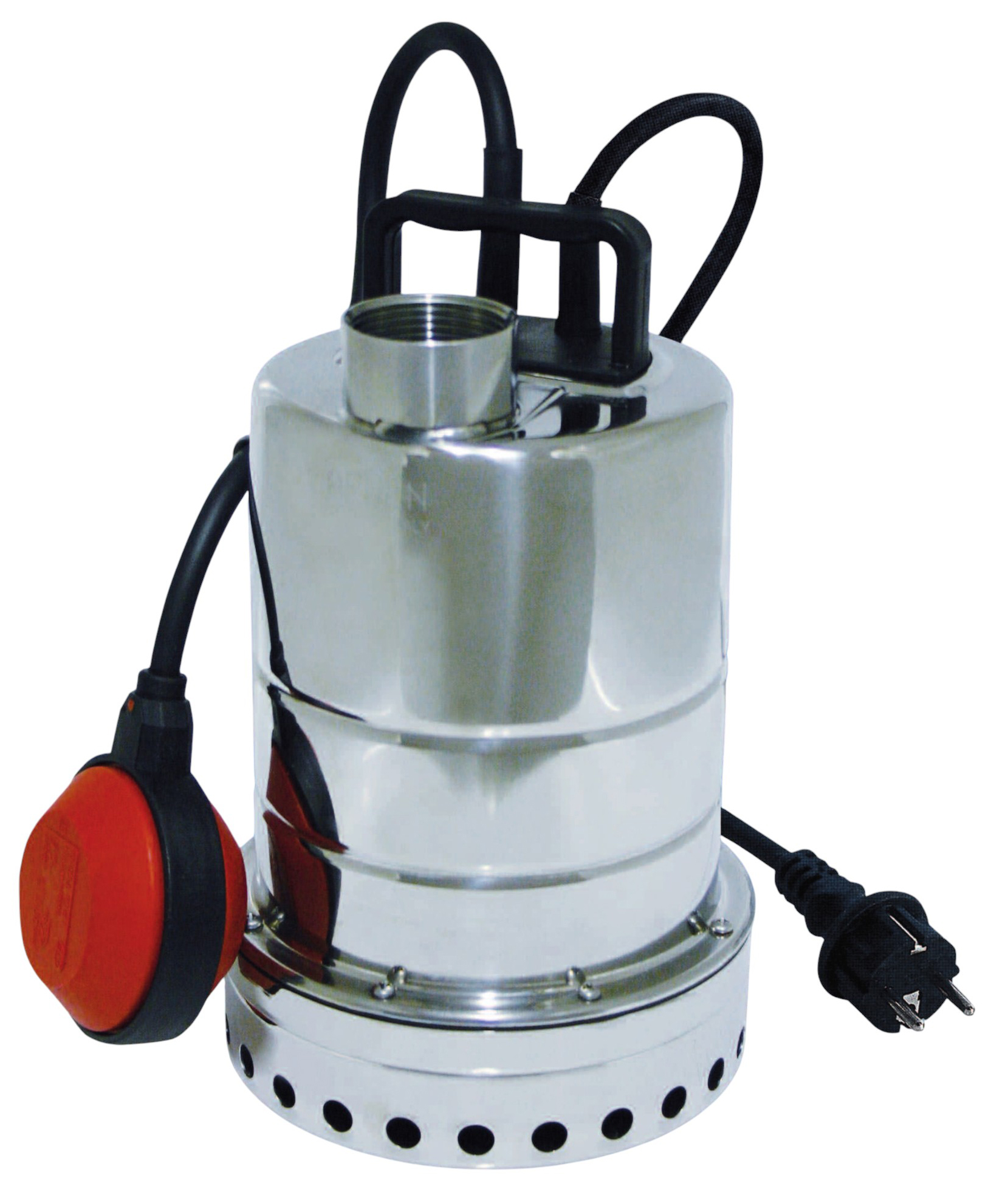

• La pompe submersible de drainage Arven MIZAR est conçue pour l’évacuation d’eaux claires et d’eaux chargées dans les installations domestiques et professionnelles
• Elle assure le relevage d’eaux de pluie, d’infiltration et d’eaux de puisards ou de cuves de collecte avec une grande fiabilité
• Équipée de versions spécifiques VOX, elle permet le pompage d’eaux sales contenant des corps solides en suspension jusqu’à 20 mm
• Sa conception submersible compacte facilite l’installation dans les regards, réservoirs et bassins de faible encombrement
• Le moteur immergé refroidi par le liquide pompé garantit un fonctionnement sûr et durable même en service intensif
Applications
• Soutirage et vidange d’eaux pluviales, d’infiltration et d’eaux de puisards ou de bacs de collecte
• Alimentation d’arrosage par gravité pour petits potagers et jardins à partir de cuves de récupération d’eaux de pluie
• Transfert d’eaux claires depuis des réservoirs, citernes et bassins de stockage
• Relevage d’eaux sales avec particules solides en suspension pour la série MIZAR 60 VOX
• Drainage d’appoint dans les locaux techniques, garages, caves et petites installations tertiaires
Avantages
• Large plage de fonctionnement avec hauteurs de refoulement de 8 m à 10 m pour s’adapter à de nombreuses configurations de relevage
• Passage libre de 10 mm sur les modèles MIZAR 30 et 60 et jusqu’à 20 mm sur la version MIZAR 60 VOX pour le pompage d’eaux chargées
• Moteur à sec refroidi par le liquide pompé avec protection thermique intégrée sur les versions monophasées pour une sécurité accrue
• Construction robuste en acier inoxydable et technopolymère assurant une excellente résistance à la corrosion et à l’usure
• Versions automatiques ou manuelles disponibles, avec flotteur, pour un fonctionnement adapté aux besoins de l’installation
• Câble d’alimentation de 10 mètres sur les versions standards pour une grande flexibilité d’implantation dans les ouvrages de collecte
Conception
• Moteur à sec refroidi par le liquide pompé avec classe d’isolation F et degré de protection IP 68 pour un service continu en immersion
• Double garniture mécanique avec double anneau d’étanchéité côté moteur et garniture mécanique à bain d’huile côté pompe pour une protection optimale
• Immersion maximale de 5 m permettant l’installation dans la plupart des fosses, regards et cuits de relevage
• Passage libre hydraulique de 10 mm pour les modèles MIZAR 30 et MIZAR 60 et de 20 mm pour la pompe MIZAR 60 VOX pour limiter les risques de colmatage
• Versions monophasées 220-277 V 50 Hz avec protecteur thermique incorporé et condensateur permanent pour un démarrage fiable
• Câble d’alimentation H07RN-F de 10 mètres pour la version standard et de 5 mètres pour la version automatique monophasée
• Hydraulique en technopolymère pour les modèles MIZAR 30 et 60 et roue en acier inoxydable AISI 304 pour la version MIZAR 60 VOX
• Corps de pompe, diffuseur, carcasse externe et pièces principales en acier inoxydable AISI 304 pour une grande longévité en milieu humide
• Garniture mécanique côté pompe en carbone et alumine avec joints toriques NBR pour une excellente tenue à l’abrasion et à la température
• Versions spéciales disponibles avec aspiration surbaissée à 2 mm et flotteur vertical pour applications spécifiques de drainage de fond de cuve
Caractéristiques techniques
• Type de pompe : pompe submersible de drainage pour eaux claires et eaux sales
• Plage de hauteur de refoulement : 8 m à 10 m selon le modèle
• Plage de débit : 9 m3/h à 10,5 m3/h
• Puissance nominale MIZAR 30 : 0,25 kW soit 0,33 hp
• Puissance nominale MIZAR 60 et MIZAR 60 VOX : 0,45 kW soit 0,6 hp
• Alimentation électrique MIZAR 30 M : monophasé 1 x 220-230 V 50 Hz
• Alimentation électrique MIZAR 60 m et MIZAR 60 VOX M : monophasé 1 x 220-230 V 50 Hz
• Alimentation électrique MIZAR 60 t'et MIZAR 60 VOX T : triphasé 3 x 380-400 V 50 Hz
• Intensité maximum MIZAR 30 M : 2,2 ampere
• Intensité maximum MIZAR 60 M : 3,0 ampere
• Intensité maximum MIZAR 60 T : 1,4 ampere
• Intensité maximum MIZAR 60 VOX M : 2,8 ampere
• Intensité maximum MIZAR 60 VOX T : 1,3 ampere
• Condensateur MIZAR 30 M : 8 microfarad 450 V
• Condensateur MIZAR 60 m et MIZAR 60 VOX M : 10 microfarad 450 V
• Immersion maximale : 5 m
• Température maximale du liquide pompé : 50°C
• Passage libre des solides MIZAR 30 et MIZAR 60 : 10 mm
• Passage libre des solides MIZAR 60 VOX : 20 mm
• Raccord de refoulement : filetage 1 1/4 pouces
• Dimensions de la pompe MIZAR 30 et MIZAR 60 : diamètre 154 mm, hauteur environ 249 mm à 228 mm selon la cote
• Dimensions de la pompe MIZAR 60 VOX : diamètre 154 mm, hauteur environ 282 mm à 261 mm selon la cote
• Poids MIZAR 30 : 5,5 kg
• Poids MIZAR 60 : 6,2 kg
• Poids MIZAR 60 VOX : 6,5 kg
• Densité des liquides de référence : 1,0 kg/dm3
• Viscosité des liquides de référence : 1 mm2/s
