Présentation

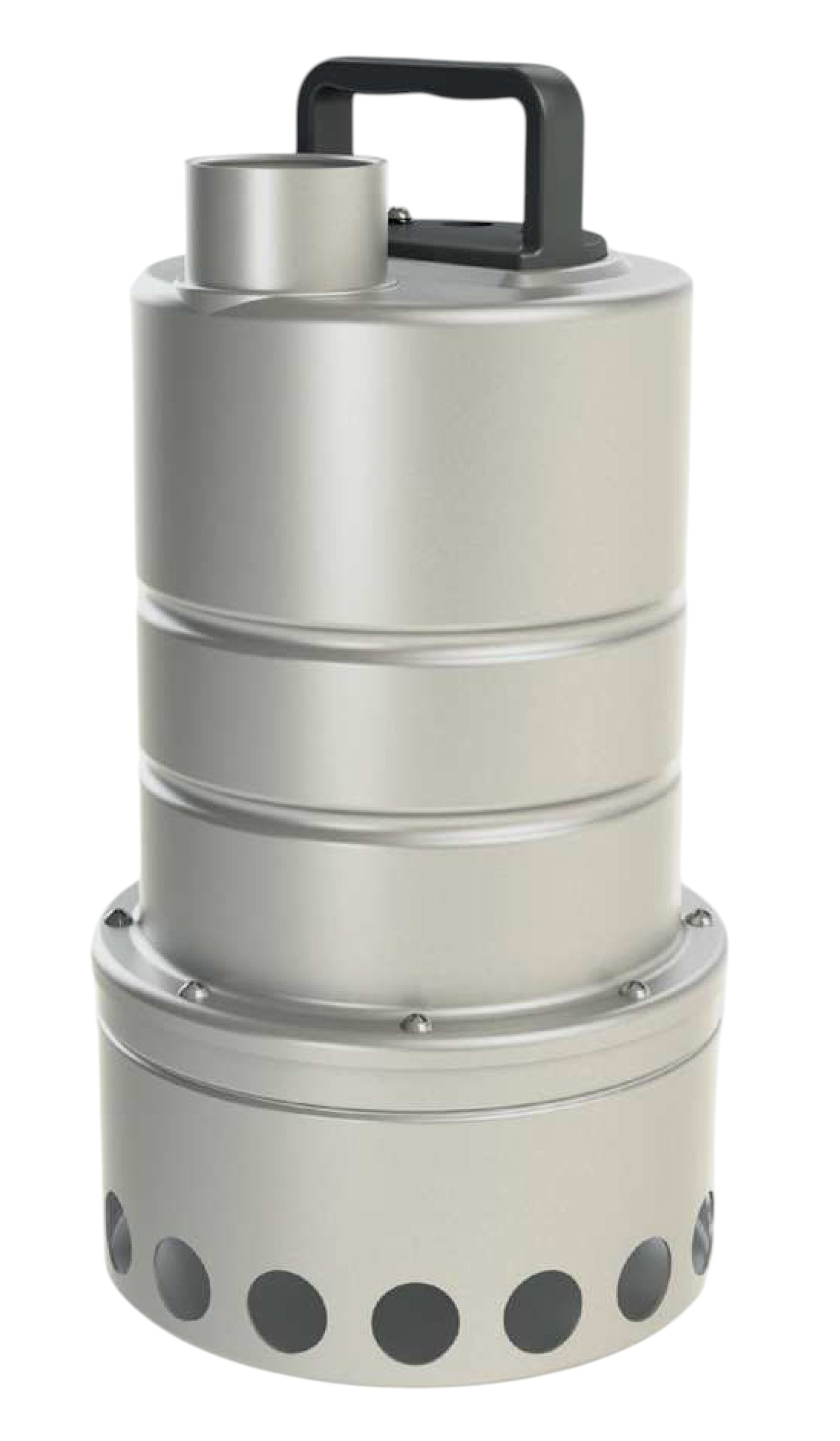

• La pompe de drainage submersible Arven MIZAR VOX est conçue pour le relevage d'eau claire et d'eau chargée dans les installations domestiques et tertiaires
• Elle assure l'évacuation fiable des eaux de pluie, d'infiltration et des puisards grâce à sa conception robuste en acier inoxydable
• Équipée d'une hydraulique optimisée et d'un passage libre de 20 mm, elle traite les eaux usées contenant des particules en suspension
• Ce modèle compact est particulièrement adapté aux cuves de récupération, bassins de stockage et petits ouvrages enterrés
• Sa conception submersible en inox garantit une excellente résistance à la corrosion et une longue durée de vie en service continu
Applications
• Soutirage et évacuation d'eau de pluie, d'infiltration, de puisards et de regards de collecte
• Alimentation par pompage de petites irrigations de jardins et de potagers à partir de cuves de récupération d'eau de pluie
• Transfert d'eau claire depuis des réservoirs, citernes et bassins de stockage vers d'autres points d'utilisation
• Relevage et évacuation d'eaux sales contenant des corps solides en suspension jusqu'à 20 mm de diamètre
• Utilisation dans les installations domestiques et petites installations tertiaires nécessitant une pompe de drainage submersible fiable
Avantages
• Construction en acier inoxydable garantissant une excellente résistance à la corrosion et aux conditions difficiles
• Double garniture mécanique avec chambre à huile assurant une étanchéité renforcée entre la partie hydraulique et le moteur
• Passage libre de 20 mm permettant le pompage d'eaux chargées avec particules solides sans colmatage rapide
• Moteur à sec refroidi par le liquide pompé pour une meilleure dissipation thermique et une durée de vie prolongée
• Versions monophasées disponibles avec protection thermique intégrée et condensateur permanent pour une installation simplifiée
Conception
• Moteur électrique immergé à rotor noyé, de type à sec, refroidi par le liquide pompé circulant autour de la carcasse
• Doubles joints d'étanchéité comprenant un double anneau d'étanchéité côté moteur et une garniture mécanique à bain d'huile côté pompe
• Corps de pompe, diffuseur, base d'aspiration et pièces hydrauliques principales réalisés'en acier inoxydable AISI 304
• Arbre côté pompe en acier inoxydable AISI 303 offrant une bonne résistance mécanique et à la corrosion
• Carter moteur, porte-tenue et composants structurels en acier inoxydable et technopolymère pour allier solidité et légèreté
• Câble d'alimentation H07RN-F fourni en longueur 10 mètres pour les versions standard et 5 mètres pour la version automatique
• Indice de protection IP 68 et classe d'isolement F adaptés'à un service submersible intensif jusqu'à 5 mètres d'immersion
Caractéristiques techniques
• Plage de hauteur manométrique : 7,5 m à 11,5 m
• Plage de débit : 10,5 m3/h à 12 m3/h
• Puissance nominale : 0,45 kW à 0,55 kW
• Puissance absorbée monophasée : 0,6 kW à 1 kW selon modèle
• Intensité absorbée monophasée : 2,8 A à 4,7 A selon modèle
• Tension d'alimentation monophasée : 220-277 V 50 Hz ou 220-277 V 60 Hz
• Tension d'alimentation triphasée : 400 V 50 Hz
• Classe d'isolement : F
• Indice de protection : IP 68
• Température max du liquide pompé : 35°C
• Immersion max : 5 m
• Passage libre des solides : 20 mm
• Diamètre de refoulement hydraulique : 1"1/4
• Longueur de câble monophasé standard : 10 m ou 5 m selon version
• Masse pompe MIZAR 60 VOX M/T : 6,5 kg
• Masse pompe MIZAR 75 VOX M : 7 kg
