Présentation

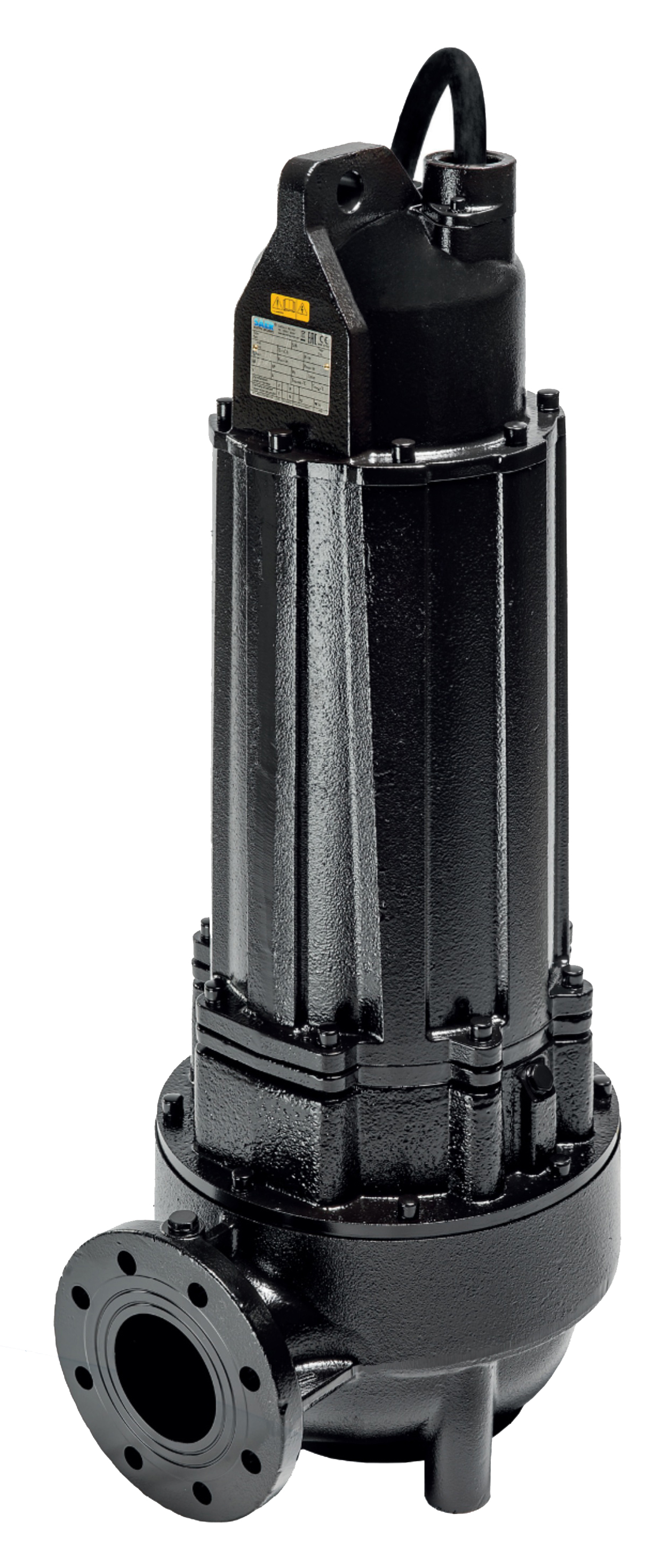

• La pompe Saer SDV4-100-280 est conçue pour le relevage et l'évacuation d'eaux chargées en installation immergée
• Elle est équipée d'une roue vortex de grand passage permettant le pompage de liquides contenant des solides en suspension
• Ce modèle intègre un moteur électrique IE3 à 4 pôles garantissant un haut rendement énergétique et une grande fiabilité en service continu
• Sa conception submersible avec détection de fuite et sonde thermique PTC assure une protection optimale du moteur et une grande sécurité de fonctionnement
• Le système hydraulique est dimensionné pour offrir une hauteur manométrique élevée jusqu'à 25 m avec des débits importants jusqu'à 250 m3/h
Applications
• Relevage d'eaux usées et d'eaux chargées dans les stations de pompage municipales ou industrielles
• Évacuation d'effluents dans les installations de traitement d'eaux usées et les réseaux d'assainissement
• Pompage d'eaux de drainage et d'eaux de process dans les bâtiments tertiaires, les parkings souterrains et les sites industriels
Avantages
• Grand passage libre de 100 mm limitant fortement les risques de colmatage avec les solides en suspension
• Roue vortex spécialement étudiée pour le pompage d'eaux très chargées tout en préservant les performances hydrauliques
• Moteur IE3 à haut rendement réduisant la consommation d'énergie et les coûts d'exploitation sur le long terme
• Présence d'une sonde de fuite et d'une sonde thermique PTC contribuant à la protection préventive de la pompe
• Large plage de fonctionnement offrant des débits jusqu'à 250 m3/h et des hauteurs de refoulement jusqu'à 25 m
Conception
• Hydraulique à roue vortex de type V assurant un pompage efficace des liquides chargés
• Corps de pompe avec orifice de refoulement à bride DN100 conforme à la norme PN10-16
• Moteur submersible 4 pôles de 11 kW ou 15 kW en classe de rendement IE3 pour alimentation 400/690 V
• Câble d'alimentation de type NSSHOU 4G10+4x0,75 mm2 fourni en longueur 10 m pour le raccordement électrique
• Construction prévue pour installation en fosse humide avec systèmes de guidage type QCD-V ou QCD-D selon la configuration
Caractéristiques techniques
• Diamètre refoulement : 100 mm
• Puissance moteur : 11-15 kW
• Puissance moteur : 15 HP
• Débit max : 250 m3/h
• Hauteur manométrique max : 25 m
• Passage libre : 100 mm
• Vitesse de rotation : 1500 1/min
• Tension d'alimentation : 400-690 V
• Classe de rendement moteur : IE3 4 pôles
• Longueur de câble standard : 10 m
• Niveau d'eau minimum service continu S1 : 1130 mm
• Niveau d'eau minimum service intermittent S3 : 535 mm
• Température de référence eau : 20°C
• Densité liquide de référence : 1000 kg/m3
