Présentation

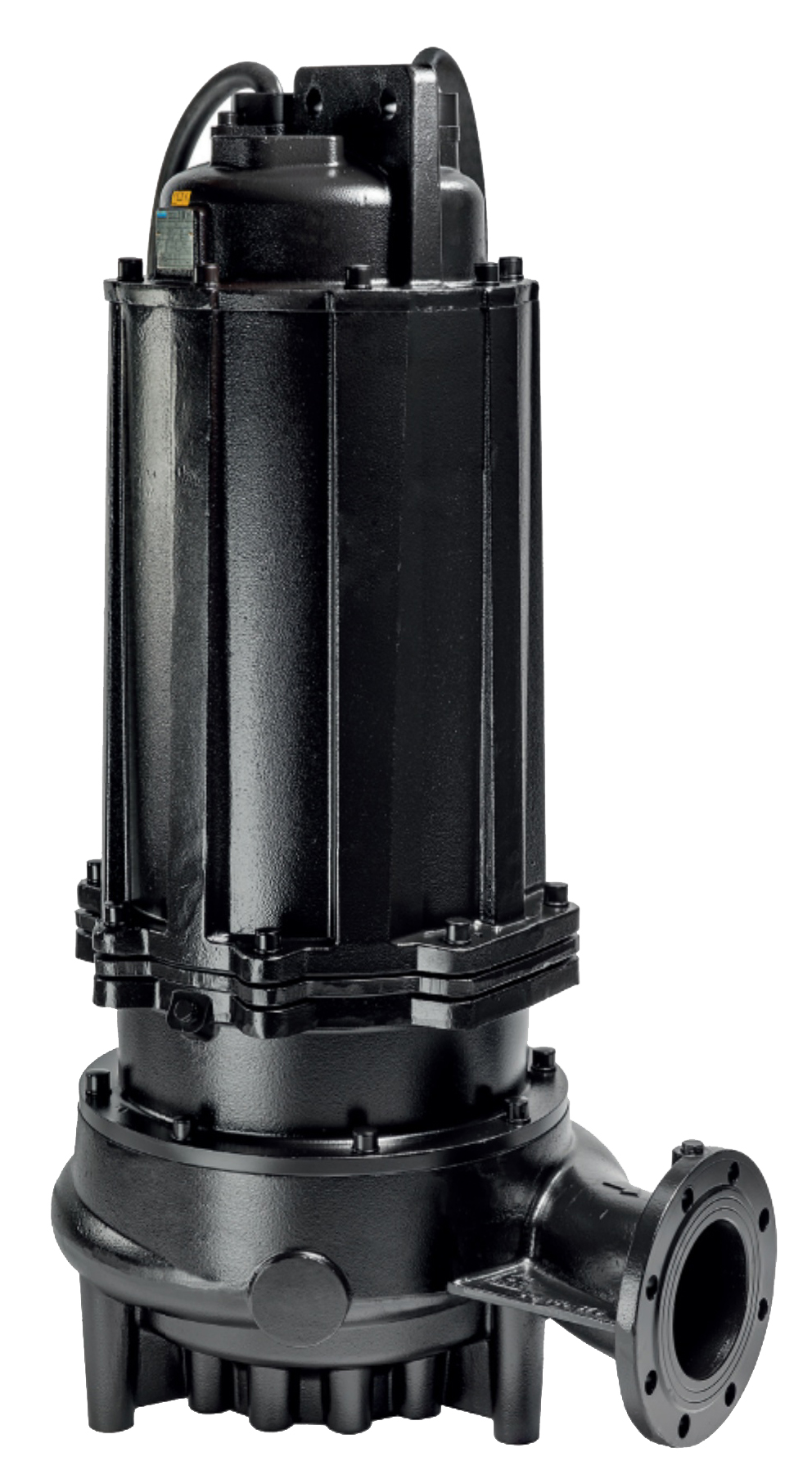

• La pompe Saer SDC4-SDC6 est conçue pour le pompage submersible d'eaux claires ou légèrement chargées dans des installations industrielles et collectives
• Équipée d'une roue fermée de type C, elle assure un rendement hydraulique élevé et des performances stables sur une large plage de débits
• Ce modèle intègre un moteur électrique IE3 à 4 ou 6 pôles avec sonde PTC et détecteur de fuites pour une protection renforcée
• Sa conception submersible avec passage libre jusqu'à 95 mm permet le transfert de volumes importants tout en limitant les risques de colmatage
• Le système est complété par des brides normalisées jusqu'à DN300 et des câbles de puissance adaptés aux fortes intensités
Applications
• Relevage d'eaux claires ou faiblement chargées dans les stations de pompage municipales
• Transfert d'eaux de process et d'eaux de refroidissement dans les installations industrielles
• Pompage d'eaux de drainage dans les ouvrages de génie civil et les parkings souterrains
• Alimentation d'eaux de service dans les réseaux d'irrigation et les bassins de retenue
• Gestion des eaux de pluie et des eaux de ruissellement dans les infrastructures collectives
Avantages
• Rendement hydraulique optimisé grâce à la roue fermée de type C et aux moteurs IE3
• Large gamme de modèles couvrant des débits jusqu'à 1600 m3/h et des hauteurs manométriques supérieures à 50 m
• Sécurité de fonctionnement accrue avec sonde PTC intégrée et capteur de fuites dans la chambre d'étanchéité
• Adaptation aisée aux réseaux grâce aux raccordements normalisés DN80 à DN300 selon EN1092
• Maintenance facilitée par des versions avec guide-chaîne et différents types de socles et brides
Conception
• Hydraulique à roue fermée de type C avec passage libre de 30 mm à 95 mm selon les diamètres
• Moteurs submersibles IE3 de 1,1 kW à 100 kW en 4 pôles et de 22 kW à 60 kW en 6 pôles
• Brides de refoulement normalisées DN80, DN100, DN150, DN200, DN250 et DN300 PN10 ou PN16
• Profondeur d'installation définie par des hauteurs totales jusqu'à 2063 mm pour les plus gros modèles
• Câbles d'alimentation NSSHOU de sections adaptées jusqu'à 2x4016+4x0,75 mm2 et longueur standard 10 m
Caractéristiques techniques
• Puissance moteur mini : 1,1 kW
• Puissance moteur maxi : 100 kW
• Tension d'alimentation typique : 400 V
• Fréquence : 50 Hz
• Vitesse de rotation versions 4 pôles : 1500 1/min
• Vitesse de rotation versions 6 pôles : 1000 1/min
• Passage libre hydraulique max : 95 mm
• Pression nominale brides refoulement : 16 bar
• Diamètre refoulement max : 300 mm
• Diamètre aspiration max : 300 mm
• Profondeur totale pompe la plus grande : 2063 mm
• Niveau d'eau mini continu S1 : 380 mm
• Niveau d'eau mini continu S1 maxi : 1773 mm
• Hauteur manométrique max : 50,5 m
• Débit max : 1600 m3/h
