Présentation

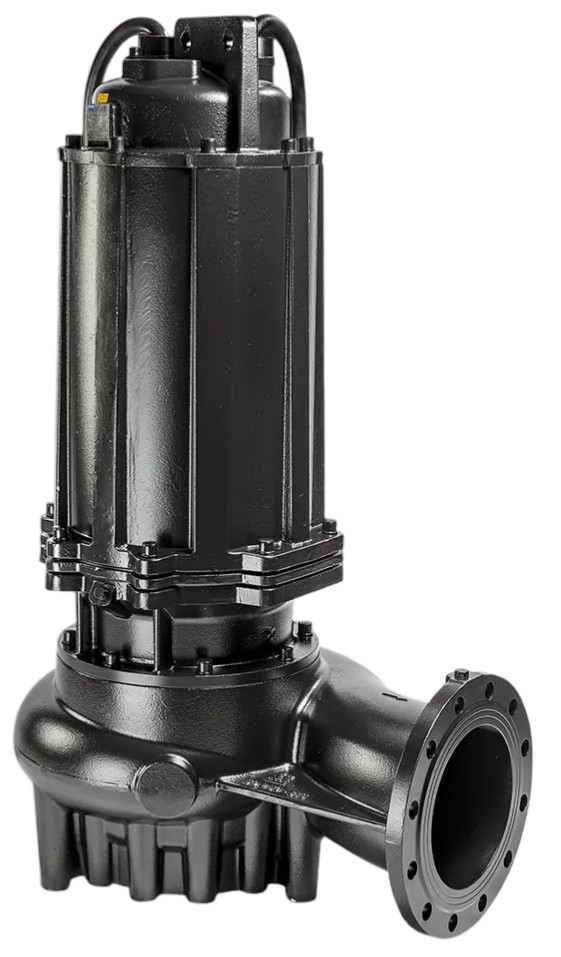

• La pompe submersible Saer SD est conçue pour le pompage d'eaux usées et de liquides chargés en continu
• Elle intègre une hydraulique optimisée par simulation CFD pour allier rendement, performances et large passage libre
• La série SD est équipée de moteurs à haut rendement IE3 de 0,75 kW à 110 kW, en 2, 4 ou 6 pôles
• Sa conception robuste en fonte avec arbre inox et roulements longue durée assure une durée de vie moyenne d'environ 100000 heures en service continu
• Le système de double garniture mécanique en chambre d'huile protège efficacement le moteur contre les infiltrations d'eau
Applications
• Stations de relevage d'eaux usées domestiques et municipales
• Pompage de liquides chargés et boues dans les installations agricoles
• Transfert d'eaux usées et de liquides de process dans les installations industrielles
• Traitement des eaux dans les stations d'épuration et bassins d'aération
• Drainage d'eaux pluviales et d'eaux souterraines dans les ouvrages de génie civil
Avantages
• Étanchéité renforcée grâce à un système à double garniture mécanique immergée dans une chambre d'huile
• Rendement énergétique élevé avec moteurs asynchrones IE3 conformes à la norme IEC 60034-30
• Large gamme d hydrauliques avec roues vortex, ouvertes, fermées ou à hélice pour s'adapter à chaque effluent
• Grande résistance à l'usure grâce à la peinture époxy bicomposant C3-M et aux bagues d'usure remplaçables
• Maintenance facilitée par des connexions de câble organisées, des sondes intégrées et des systèmes d'accouplement rapide
Conception
• Corps de pompe, chambre d'huile et enveloppe moteur en fonte EN GJL-250
• Arbre en acier inoxydable AISI 431 avec possibilité de sortie en Duplex 1.4362
• Roulements graissés à vie dimensionnés pour environ 100000 heures de fonctionnement continu
• Flasques de refoulement normalisés selon EN 1092 PN10 ou PN16 suivant le diamètre
• Revêtement époxy bicomposant avec résistance à la corrosion selon EN 12944-6 grade C3 Medium
Caractéristiques techniques
• Débit min-max vortex : 4-230 m3/h
• Débit min-max roue ouverte : 20-2000 m3/h
• Débit min-max roue fermée : 22-1600 m3/h
• Hauteur à débit nul vortex : 52 m
• Hauteur à débit nul roue ouverte : 51 m
• Hauteur à débit nul roue fermée : 51 m
• Profondeur d'immersion max : 20 m
• Puissance moteur min : 0,75 kW
• Puissance moteur max : 132 kW
• Température du liquide pompé : 40 °C
• Passage libre vortex : 98 mm
• Passage libre roue ouverte : 150x110 mm
• Classe d'isolation moteur : H 180 °C
• Indice de protection moteur : IP68
• Classe de rendement moteur : IE3
