Présentation

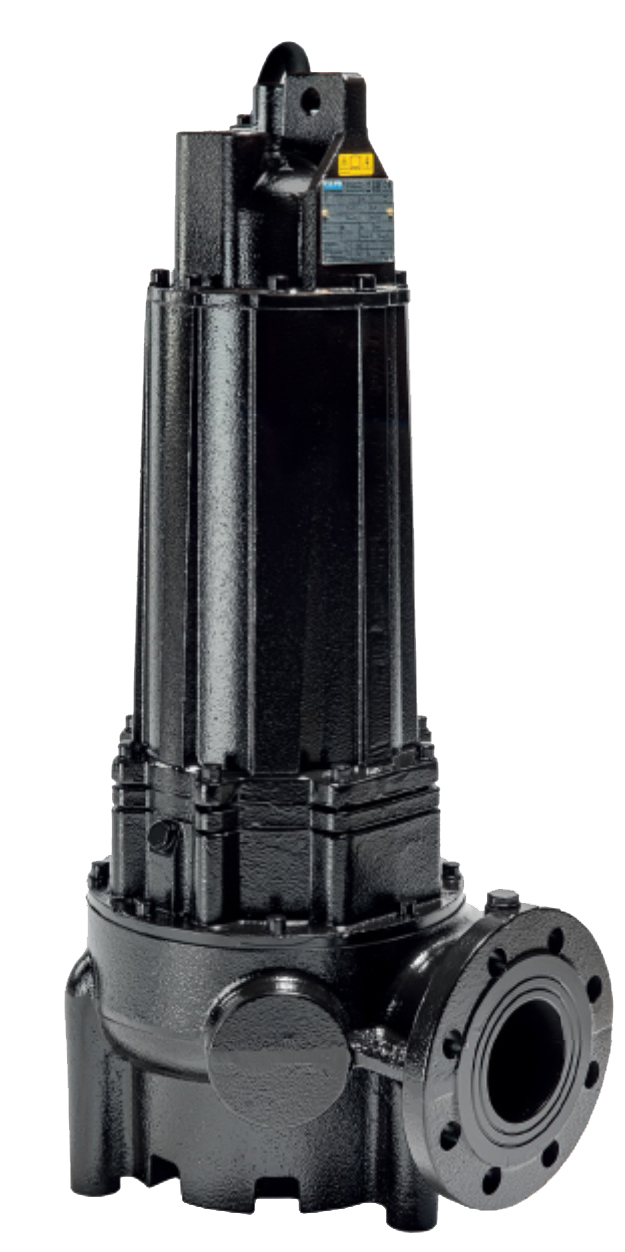

• La pompe Saer SDV2-SDL2-SDLV2 est conçue pour le relevage et le transfert d'eaux usées et d'eaux chargées en fosse humide
• Équipée d'une roue vortex de type V, elle offre un large passage libre pour le pompage de fluides contenant des corps solides
• Ce modèle fonctionne avec des moteurs électriques immergés à haut rendement de classe IE3 pour des puissances de 0,75 kW à 37 kW
• Sa conception submersible avec câble d'alimentation H07RN-F ou NSSHOU de 10 m permet une installation directe dans le bassin
• Le système propose des raccordements de refoulement DN40 à DN100 et garantit des hauteurs manométriques jusqu'à 52,2 m selon les versions
Applications
• Relevage d'eaux usées domestiques dans les stations de pompage enterrées
• Transfert d'eaux chargées et d'eaux pluviales dans les réseaux d'assainissement collectifs
• Vidange de fosses septiques, bassins de rétention et puisards industriels
• Pompage d'eaux de process légèrement chargées dans les installations industrielles
• Relevage d'eaux de drainage et d'infiltration dans les parkings souterrains et sous-sols
Avantages
• Large passage libre jusqu'à 78 mm permettant le passage de solides et réduisant les risques de colmatage
• Rendement hydraulique optimisé avec des courbes conformes à la norme UNI EN ISO 9906:2012 grade 3B ou 3B8
• Gamme très étendue offrant des débits jusqu'à 3833 l/min et des hauteurs jusqu'à 52,2 m pour s'adapter à de nombreux besoins
• Motorisation immergée IE3 associée à des sondes thermiques PTC et éventuellement des sondes de fuite pour une protection renforcée
• Large choix d'options disponibles comme flotteur de niveau, longueurs de câble spécifiques et différentes exécutions de pieds d'assise
Conception
• Roue hydraulique de type vortex V assurant un libre passage de 28 mm à 78 mm selon les modèles
• Corps hydraulique avec orifice de refoulement fileté ou à bride en DN40, DN50, DN65, DN80 ou DN100
• Moteur électrique submersible à 2 pôles, classe de rendement IE3, en alimentation 400 V ou 400/690 V
• Câble d'alimentation submersible de type H07RN-F ou NSSHOU avec section adaptée à la puissance moteur et longueur standard 10 m
• Versions de montage sur embase, sur pied de couplage automatique ou avec chaînes de manutention type DIN763 8x52 mm ou 13x82 mm
Caractéristiques techniques
• Plage de puissance moteur : 0,75-37 kW
• Plage de débit : 33-3833 l/min
• Plage de hauteur manométrique : 2,1-52,2 m
• Vitesse de rotation : 3000 1/min
• Passage libre maximum : 78 mm
• Diamètre de refoulement : 40-100 mm
• Raccord de refoulement DN80 : PN10-16
• Niveau d'eau minimum continu S1 typique : 380-1182 mm
• Tension d'alimentation : 400-690 V
• Longueur de câble standard : 10 m
• Nombre de pôles moteur : 2 pôles
• Densité de fluide de référence : 1000 kg/m3
• Viscosité cinématique de référence : 1 mm2/s
• Température d'eau de référence : 20°C
• Poids des ensembles : 26,5-482 kg
