Pompe de relevage submersible avec roue monocanale

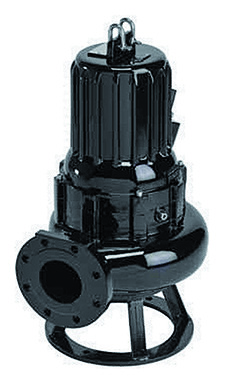

Mr Pompes (HQ Pumps) HQ CS 100

Présentation

• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ CS 100 est conçue pour l évacuation des eaux chargées et des eaux usées domestiques ou industrielles. Équipée d une roue monocanal avec large passage hydraulique, elle assure le transfert fiable des effluents contenant des matières en suspension. Ce modèle convient particulièrement aux installations fixes sur pied d assise dans le collectif et l'industrie. Sa conception robuste en fonte et sa double garniture mécanique garantissent une longue durée de vie en service continu

Applications

• Relevage des eaux chargées avec matières en suspension en habitat collectif
• Évacuation des eaux usées domestiques, y compris les toilettes
• Rejet des eaux pluviales dans les réseaux d'assainissement
• Transfert d effluents dans les installations industrielles
• Stations de relevage équipées d un pied d assise DN 100

Avantages

• Large passage hydraulique pour limiter les risques de colmatage
• Adaptée aux eaux usées domestiques y compris les toilettes et les matières en suspension
• Installation facilitée sur pied d assise avec sortie horizontale à bride DN 100
• Moteur asynchrone sec de protection IP 68 refroidi par le liquide pompé
• Double garniture mécanique en carbure de silicium pour une étanchéité renforcée

Conception

• Hydraulique de type roue monocanal offrant un passage de 80 mm
• Corps de pompe, volute et tête de pompe entièrement en fonte
• Double garniture mécanique en carbure de silicium avec chambre à huile
• Sortie horizontale à bride DN 100 pour raccordement sur réseau de refoulement
• Moteur asynchrone immergé de classe d isolation F refroidi par le liquide environnant

Caractéristiques techniques

• Domaine de liquide pompé : eaux chargées et eaux usées
• Profondeur d immersion max : 20 m
• Température max du liquide : +40°C
• Passage libre dans la roue : 80 mm
• Indice de protection moteur : IP 68
• Classe d isolation moteur : F 155°C
• Vitesse de rotation modèles 4 pôles : 1450 tr/min
• Vitesse de rotation modèles 6 pôles : 960 tr/min
• Alimentation électrique : triphasé 230/400 V 50 Hz
• Plage de puissance moteur : 1,1 à 5,2 kW
• Diamètre de sortie hydraulique : 4 pouces
• Longueur de câble d alimentation : 10 m
• Poids selon version : 93 à 109 kg
• Hauteur manométrique totale max : 20 m
• Débit max : 210 m3/h
