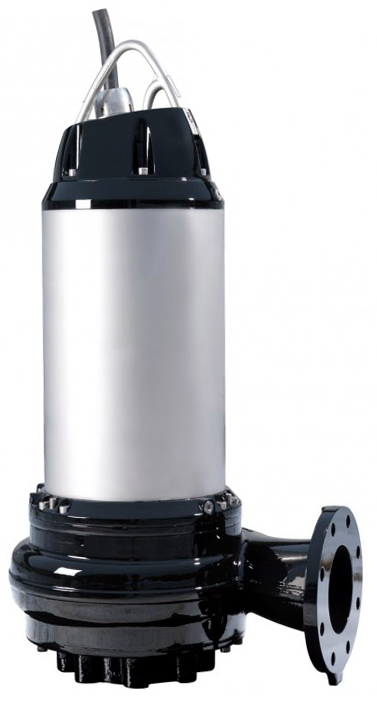

Pompe de relevage en fosse sèche
Grundfos SE

Présentation
• Pompes de relevage immergées et en fosse sèche
• Conçues pour fonctionner sous conditions extrêmes, les pompes Grundfos SE représentent parfaitement notre approche envers les innovations et la fonctionnalité, pour assurer plus de performance et pour permettre le meilleur rendement possible.
• La gamme SE convient aux installations immergées et en fosse sèche
• La nature même des eaux usées est complexe, de par son contenu variable en particules solides. De même, l’utilisation de l’eau n’est pas statique. Toutefois, les exigences concernant les pompes de relevage sont les mêmes
• En plus d’être très performantes, elles doivent pomper des liquides contenant de grosses particules solides et fibreuses et ce, sans boucher la pompe

Applications
Ces pompes peuvent se charger du drainage des eaux de surface et du pompage des eaux usées domestiques, communales, industrielles, ainsi que des eaux de process. Applications :
• Stations de pompage
• Stations d’épuration
• BTP
• Industrie
• Récupération d’eau

Avantages
Moteur IE3
• Le meilleur rendement moteur vous permet de faire des économies d’énergie considérables
• Classe d’isolation H pour la gamme SE/SL supérieure à 9 kW

Commandes intelligentes
• AUTOADAPT est un système de commande et de surveillance intégré à l’installation de pompage pour optimiser l’ensemble du cycle de fonctionnement. Les coûts d’installation et de mise en service sont sensiblement réduits, la pompe est plus fiable et la consommation énergétique est minimisée

Capteurs analogiques intégrées
• En plus des capteurs thermiques standards dans les enroulements du moteur, de nombreux capteurs analogiques et un capteur de fuite numérique offrent un suivi complet de l’état de la pompe, permet une surveillance continue et déclenche des avertissements et des alarmes en cas de besoin

Poignée de levage
• La poignée de levage est conçue pour un point d’équilibre optimal afin d’assurer un levage correct et de protéger l’étanchéité de l’accouplement automatique

Surface lisse et facile à nettoyer
• La surface résistante aux impacts est parfaitement lisse et se nettoie facilement
• Un seul câble jusqu’à la pompe
• Avec un seul câble, de surcroît débrochable, contenant les capteurs et l’alimentation, on retire une zone à risque importante, tout en simplifiant l’installation, la mise en service et la maintenance de la pompe

Presse-étoupe démontable
• Le presse-étoupe inox innovant et breveté s’assure que le liquide ne pénètre pas dans le moteur et est facile à démonter en cas de maintenance

SmartSeal breveté
• Le système d’accouplement automatique breveté Grundfos SmartSeal fournit un raccordement parfaitement étanche entre la pompe et la base du système d’accouplement automatique

Collier de serrage (jusqu’à 11 kW)
• Le collier de serrage en acier inoxydable permet de séparer facilement et rapidement la pompe du moteur. Les boulons utilisés sur les grandes pompes sont faciles à retirer et ne nécessitent aucun outil spécifique

Garniture mécanique double
• La garniture primaire et la garniture secondaire dans une seule cartouche permettent une plus longue durée de vie et un remplacement facile
• Aucun outil spécifique nécessaire

Conception
• La roue S-tube développée par Grundfos comprend une turbine en forme de tube et un corps de pompe moulé autour. C’est la nouvelle solution hydraulique qui fait des gammes SE et SL les pompes de relevage les plus innovantes et les plus performantes du marché
• La roue S-tube est non seulement profilée, designée, mais aussi parfaitement équilibrée en fonctionnement. Cela réduit considérablement les nuisances sonores.
• Haut rendement énergétique et section de passage importante
• Avec la roue S-tube, vous obtenez un rendement élevé sur une courbe plus large, une grande section de passage et moins de vibrations. Il n’y a ni recoins, ni zones mortes, ni dispositifs de broyage qui peuvent s’altérer avec le temps. Nous avons créé une roue qui fait tout simplement ce que nous lui demandons de faire, c’est à dire fonctionner de façon optimale au meilleur rendement possible. La simplicité est au coeur de la roue S-tube. Plus le débit augmente et plus le libre passage augmente

Caractéristiques techniques
• Hauteur max (HMT) : 70 m
• Débit max : 700 m3/h
