Présentation

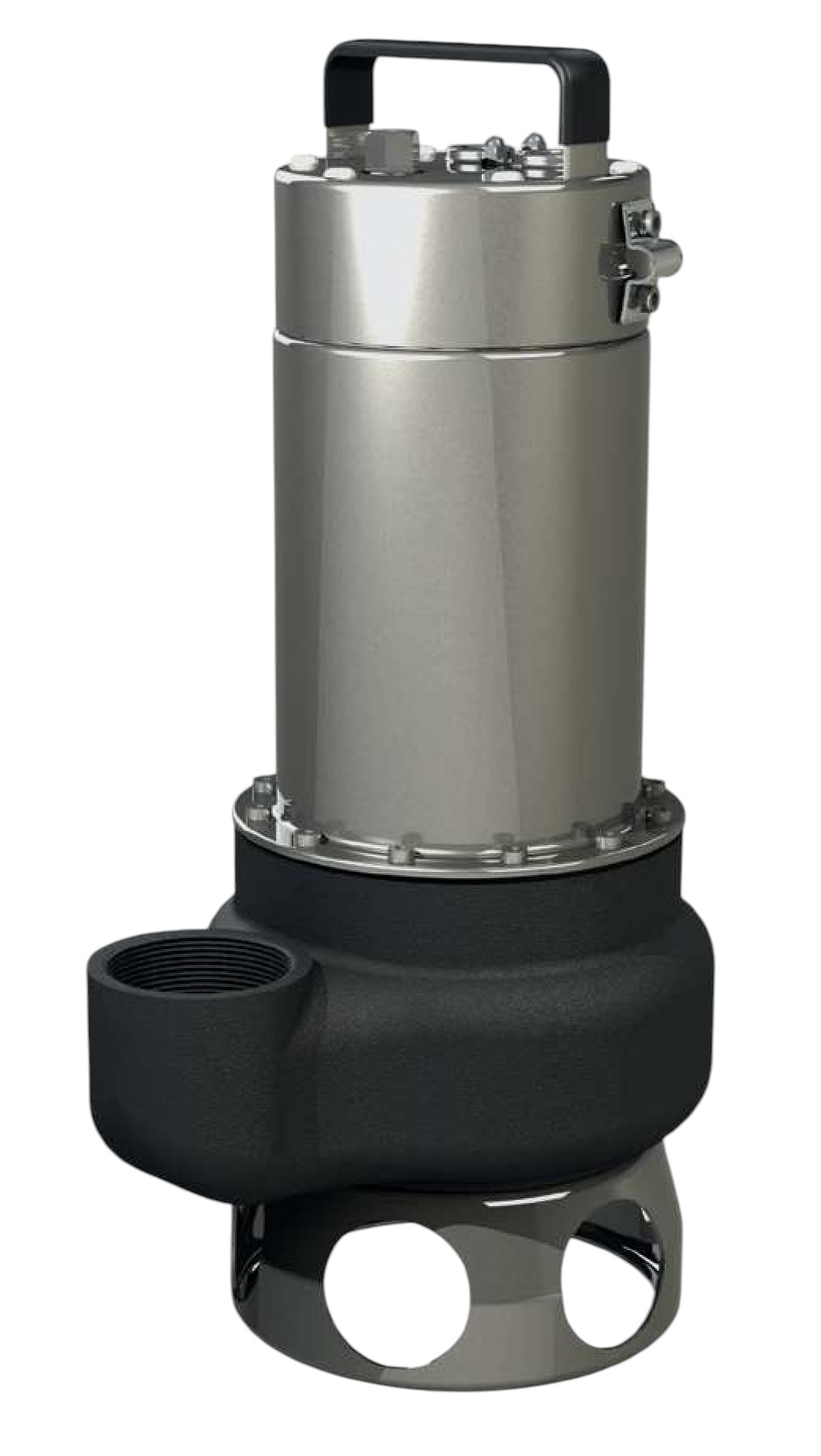

• La pompe submersible vortex Arven TIGER F est conçue pour le relevage et le transfert d'eaux chargées en installations domestiques et industrielles
• Elle assure le pompage de liquides contenant des matières solides en suspension grâce à une hydraulique vortex performante
• Équipée d'un moteur à bain d'huile biodégradable, elle garantit un refroidissement efficace et une lubrification optimale des roulements
• Sa conception en acier inoxydable et fonte assure une grande résistance à la corrosion et une longue durée de vie
• Le système de passage large permet l'évacuation de solides jusqu'à 80 mm selon les modèles
Applications
• Soutirage et vidange de fosses de décantation et de regards de collecte de liquides chargés
• Pompage d'eaux usées et d'eaux noires avec présence de corps solides en suspension
• Relevage d'eaux de lavage et d'eaux industrielles chargées dans les bâtiments tertiaires et industriels
• Transfert d'effluents domestiques dans les installations d'assainissement individuel ou collectif
• Equipement de postes de relevage fixes avec systèmes de descente guidée DN50 à DN80
Avantages
• Large passage de solides jusqu'à 80 mm selon la version, limitant fortement les risques de colmatage
• Hydraulique de type vortex adaptée aux eaux très chargées et aux effluents contenant des matières en suspension
• Moteur à bain d'huile biodégradable assurant le refroidissement, la lubrification et une grande fiabilité en service continu
• Double étanchéité mécanique avec chambre d'huile pour une excellente protection du moteur contre les infiltrations
• Versions monophasées automatiques disponibles jusqu'à 1,1 kW avec interrupteur à flotteur intégré pour un fonctionnement autonome
Conception
• Construction en double chambre moteur et garniture mécanique pour les versions TIGER 80F à TIGER 300F
• Version à chambre unique spécifique pour la TIGER 400F optimisée pour les fortes puissances
• Moteur électrique submersible à bain d'huile diélectrique pour le refroidissement et la lubrification des roulements
• Garnitures mécaniques en carbure de silicium et alumine côté pompe pour une haute résistance à l'abrasion
• Double garniture mécanique avec côté moteur à bain d'huile ou bague d'étanchéité selon les modèles
• Enveloppe moteur, carcasse externe et base d'appui en acier inoxydable AISI 304 résistant à la corrosion
• Arbre côté pompe en acier inoxydable AISI 316 pour une meilleure tenue en milieu agressif
• Corps de pompe et flasques moteur inférieure et supérieure en fonte pour une grande robustesse mécanique
• Contre-bride d'aspiration fournie pour le raccordement aisé aux systèmes de descente guidée
• Indice de protection IP68 et classe d'isolation F pour un fonctionnement en immersion en toute sécurité
Caractéristiques techniques
• Type hydraulique : roue vortex pour eaux chargées
• Hauteur manométrique : 7 m à 15,5 m selon le modèle
• Débit : 15,6 m3/h à 75 m3/h selon le modèle
• Puissance moteur nominale : 0,6 kW à 3 kW
• Puissance moteur : 0,8 HP à 4 HP
• Immersion max : 5 m
• Indice de protection : IP68
• Classe d'isolation : F
• Température max du liquide pompé : 25°C avec pompe partiellement immergée
• Température max du liquide pompé : 50°C avec pompe totalement immergée
• Passage libre : 35 mm pour TIGER 80F
• Passage libre : 50 mm pour TIGER 100F
• Passage libre : 60 mm pour TIGER 150F et TIGER 200F
• Passage libre : 80 mm pour TIGER 300F et TIGER 400F
• Alimentation monophasée : 220 à 277 V 50 Hz ou 60 Hz avec protection thermique intégrée et condensateur permanent
• Alimentation triphasée : 220 à 277 V 50 Hz ou 380 à 480 V 50 Hz et 220 à 277 V ou 380 à 480 V 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Versions monophasées automatiques : jusqu'à 1,1 kW avec flotteur
• Câble d'alimentation monophasé : 10 m'H07RN-F pour version standard et 5 m pour version automatique
• Câble d'alimentation triphasé : 10 m'H07RN-F
