Présentation

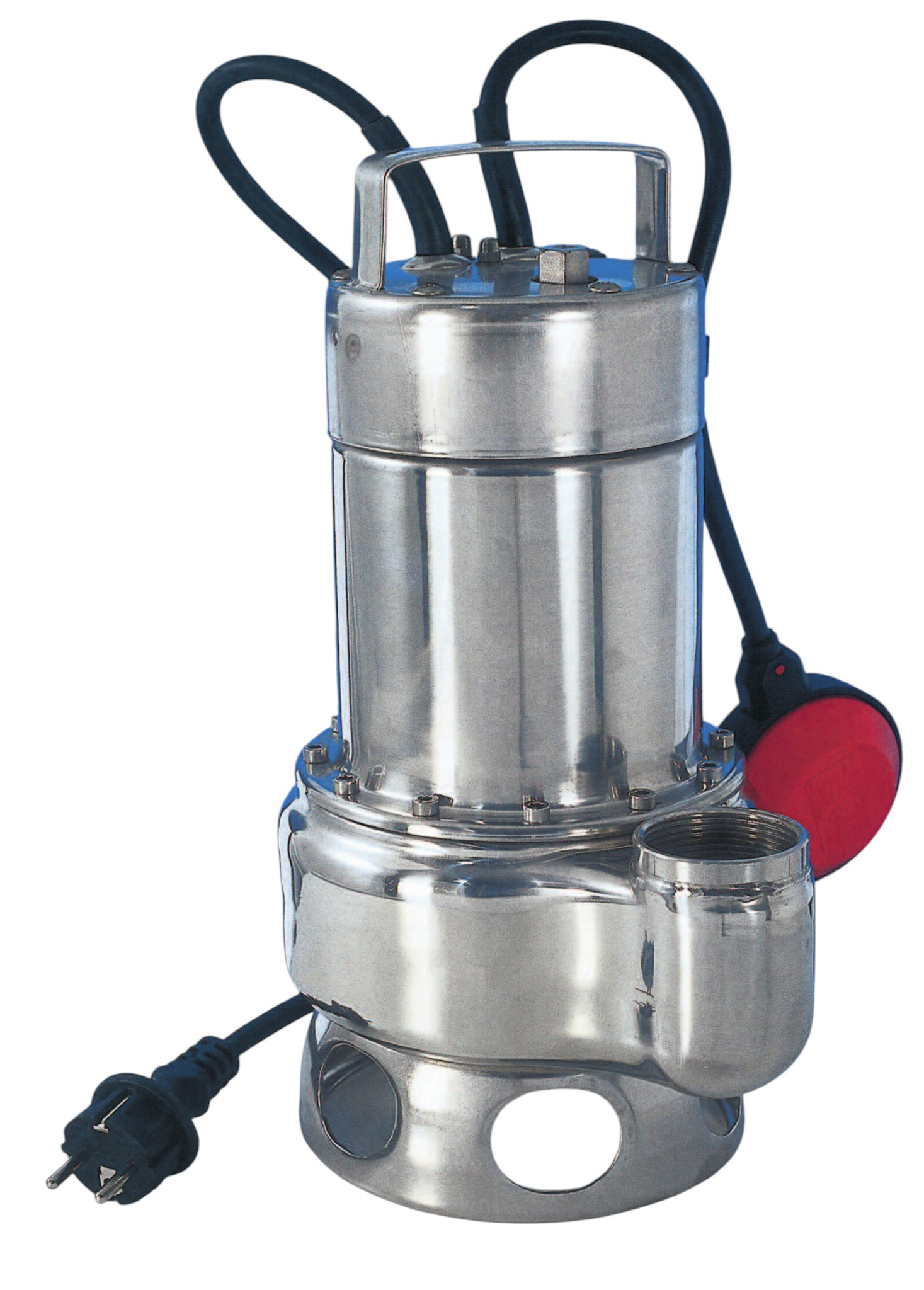

• La pompe submersible vortex Arven SKIPPER est conçue pour le relevage et le transfert d'eaux chargées et d'eaux usées
• Elle assure le pompage d'eaux fortement chargées contenant des matières solides en suspension
• Équipée d'une hydraulique vortex, elle limite les risques de colmatage dans les applications difficiles
• Sa construction robuste en acier inoxydable garantit une excellente résistance à la corrosion en milieu domestique et industriel
• La gamme se décline en versions monophasées automatiques ou manuelles et en versions triphasées pour s'adapter aux différentes installations
Applications
• Relevage d'eaux usées domestiques avec matières solides en suspension
• Vidange de fosses de décantation, fosses septiques et puisards de collecte de liquides chargés
• Pompage d'eaux fortement chargées dans les locaux techniques et sous-sols inondés
• Transfert d'eaux noires et eaux vannes dans les installations industrielles et artisanales
• Alimentation de systèmes de traitement d'eaux usées dans les petites collectivités
Avantages
• Hydraulique vortex permettant le passage de solides jusqu'à 50 mm sans obstruction
• Plage de hauteur manométrique de 7,5 m à 13 m pour couvrir de nombreuses exigences de relevage
• Construction en acier inoxydable AISI 304 et AISI 316 pour une haute résistance mécanique et chimique
• Moteur à bain d'huile biodégradable assurant le refroidissement et la lubrification des paliers
• Protection moteur par thermoprotéction intégrée sur les versions monophasées et protection contre les surcharges sur les versions triphasées
Conception
• Conception à double chambre séparant le moteur et la partie hydraulique par une chambre de lubrification
• Moteur asynchrone à bain d'huile diélectrique pour un fonctionnement fiable en service continu
• Étanchéité assurée par une double garniture mécanique avec côté pompe en carbure de silicium et alumine et côté moteur par bague d'étanchéité en NBR
• Corps de pompe, carcasse externe et porte moteur réalisés'en acier inoxydable AISI 304
• Arbre côté pompe en acier inoxydable AISI 316 pour une meilleure résistance à la corrosion
• Câble d'alimentation H07RN-F de 10 mètres en standard pour les versions monophasées et triphasées
• Versions monophasées disponibles en exécution automatique avec flotteur intégré ou en exécution manuelle sans flotteur
Caractéristiques techniques
• Type hydraulique : vortex pour eaux chargées
• Hauteur manométrique : de 7,5 m à 13 m selon la version
• Débit : de 15,6 m3/h à 30 m3/h selon la version
• Puissance nominale : de 0,6 kW à 1,5 kW
• Alimentation monophasée : 220-230 V 50 Hz et 220-230 V 60 Hz avec protecteur thermique incorporé et condensateur permanent
• Alimentation triphasée : 220-230 V ou 380-400 V à 50 Hz et 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Classe d'isolation : F
• Indice de protection : IP 68
• Profondeur d'immersion maximale : 5 m
• Température maximale du liquide pompé : 25°C avec pompe partiellement immergée
• Température maximale du liquide pompé : 50°C avec pompe totalement immergée
• Passage libre des solides : 35 mm pour SKIPPER 80
• Passage libre des solides : 50 mm pour SKIPPER 100, SKIPPER 150 et SKIPPER 200
• Raccord de sortie : 1 1/2'' pour SKIPPER 80 et 2'' pour SKIPPER 100, SKIPPER 150 et SKIPPER 200
• Vitesse de rotation : 2800 tr/min à 50 Hz et 3450 tr/min à 60 Hz
