Présentation

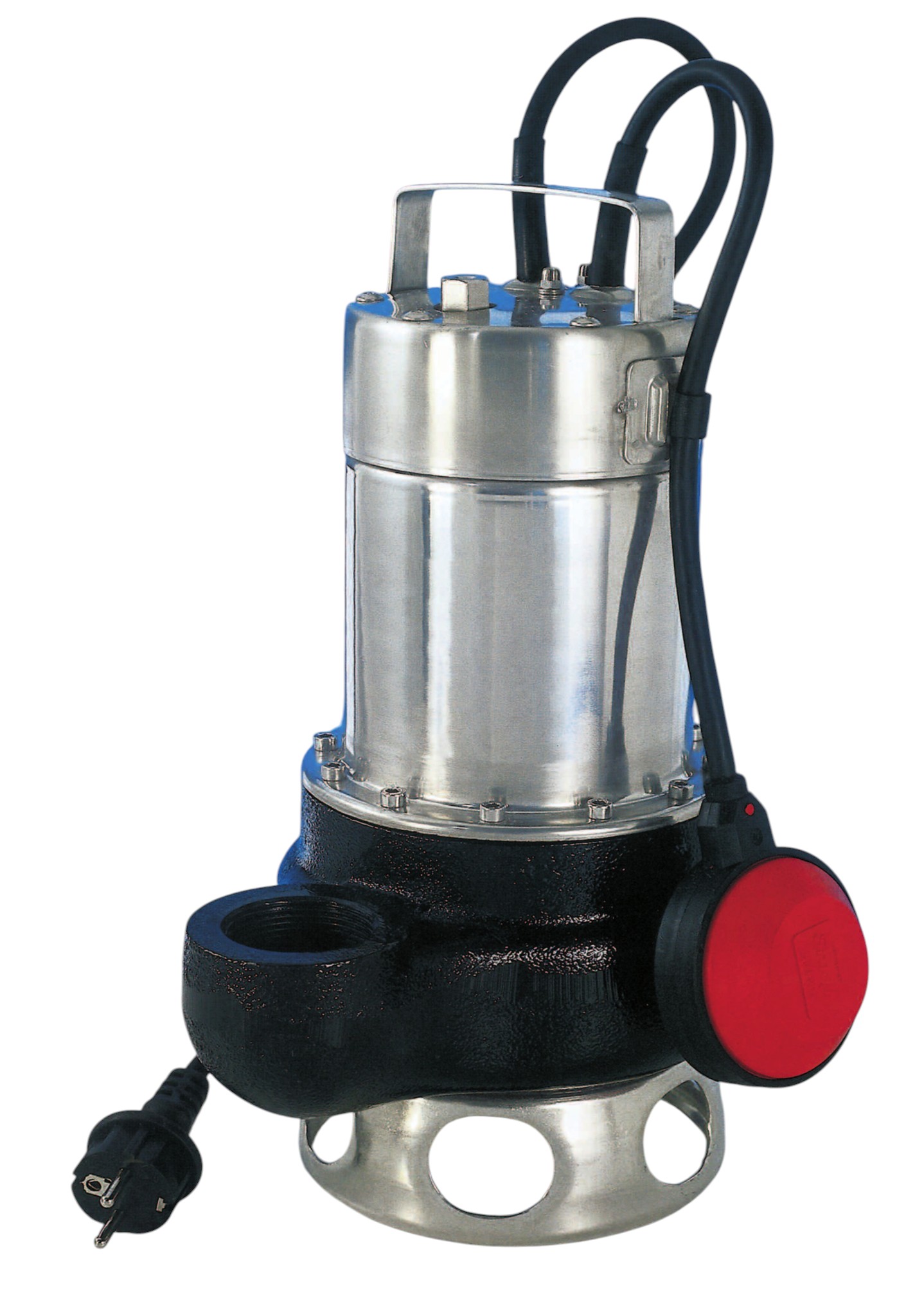

• La pompe submersible Arven TIGER 70-80-100-150-200 est conçue pour le relevage et le transfert d'eaux chargées domestiques et industrielles
• Équipée d'une hydraulique Vortex ou bicanal, elle permet le pompage de liquides contenant des matières solides en suspension
• Ce modèle offre une hauteur manométrique comprise entre 6,5 m et 15,8 m pour des débits de 12 m3/h à 42 m3/h
• Sa conception avec moteur à bain d'huile assure un refroidissement optimal et une lubrification efficace des roulements
• Le système à double chambre avec garniture mécanique à bain d'huile garantit une grande fiabilité en service continu immergé
Applications
• Soutirage et vidange de fosses de décantation, puits noirs et bassins de collecte de liquides chargés
• Pompage d'eaux usées et d'eaux fortement chargées avec présence de corps solides en suspension
• Relevage d'eaux vannes et d'eaux noires dans les installations domestiques individuelles ou collectives
• Transfert d'eaux usées dans les installations de traitement pour petites et moyennes industries
• Équipement de postes de relevage enterrés pour réseaux d'assainissement gravitaires ou sous pression
Avantages
• Hauteur manométrique de 6,5 m à 15,8 m permettant de s'adapter à de nombreuses configurations de relevage
• Passage libre jusqu'à 50 mm pour réduire les risques de colmatage avec les solides en suspension
• Moteur à bain d'huile biodégradable et diélectrique pour une meilleure durée de vie et une sécurité accrue
• Versions monophasées avec protection thermique incorporée et condensateur permanent pour une installation simplifiée
• Large choix de tensions et fréquences disponibles afin de répondre aux besoins des réseaux internationaux
Conception
• Construction à double chambre séparant le moteur et la garniture mécanique pour une meilleure étanchéité
• Moteur immergé à bain d'huile assurant le refroidissement et la lubrification des paliers et roulements
• Garniture mécanique à bain d'huile avec bagues en carbone et alumine ou carbure de silicium selon les versions
• Corps de pompe en fonte et enveloppe externe en acier inoxydable AISI 304 pour une bonne résistance à la corrosion
• Arbre côté pompe en acier inoxydable AISI 416 ou AISI 316 suivant les modèles pour une tenue mécanique renforcée
• Joint torique et anneaux de guidage en NBR pour une étanchéité fiable en immersion prolongée
• Câble d'alimentation H07RN-F ou H05VV-F de longueur adaptée selon la version monophasée ou triphasée
Caractéristiques techniques
• Hauteur manométrique : 6,5 m à 15,8 m
• Débit : 12 m3/h à 42 m3/h
• Puissance nominale : 0,5 kW à 1,5 kW
• Puissance absorbée max : 0,9 kW à 2,2 kW selon modèle
• Tension alimentation monophasée : 220 V à 277 V 50 Hz ou 60 Hz
• Tension alimentation triphasée : 220 V à 277 V ou 380 V à 480 V 50 Hz et 60 Hz
• Classe d'isolation : F
• Indice de protection : IP 68
• Immersion max : 5 m
• Température max du liquide pompé : 25°C avec pompe partiellement immergée
• Température max du liquide pompé : 50°C avec pompe totalement immergée
• Passage libre : 30 mm pour TIGER 70
• Passage libre : 35 mm pour TIGER 80
• Passage libre : 50 mm pour TIGER 100-150-200
• Raccord de refoulement : 1 1/2" ou 2" suivant le modèle
