Présentation

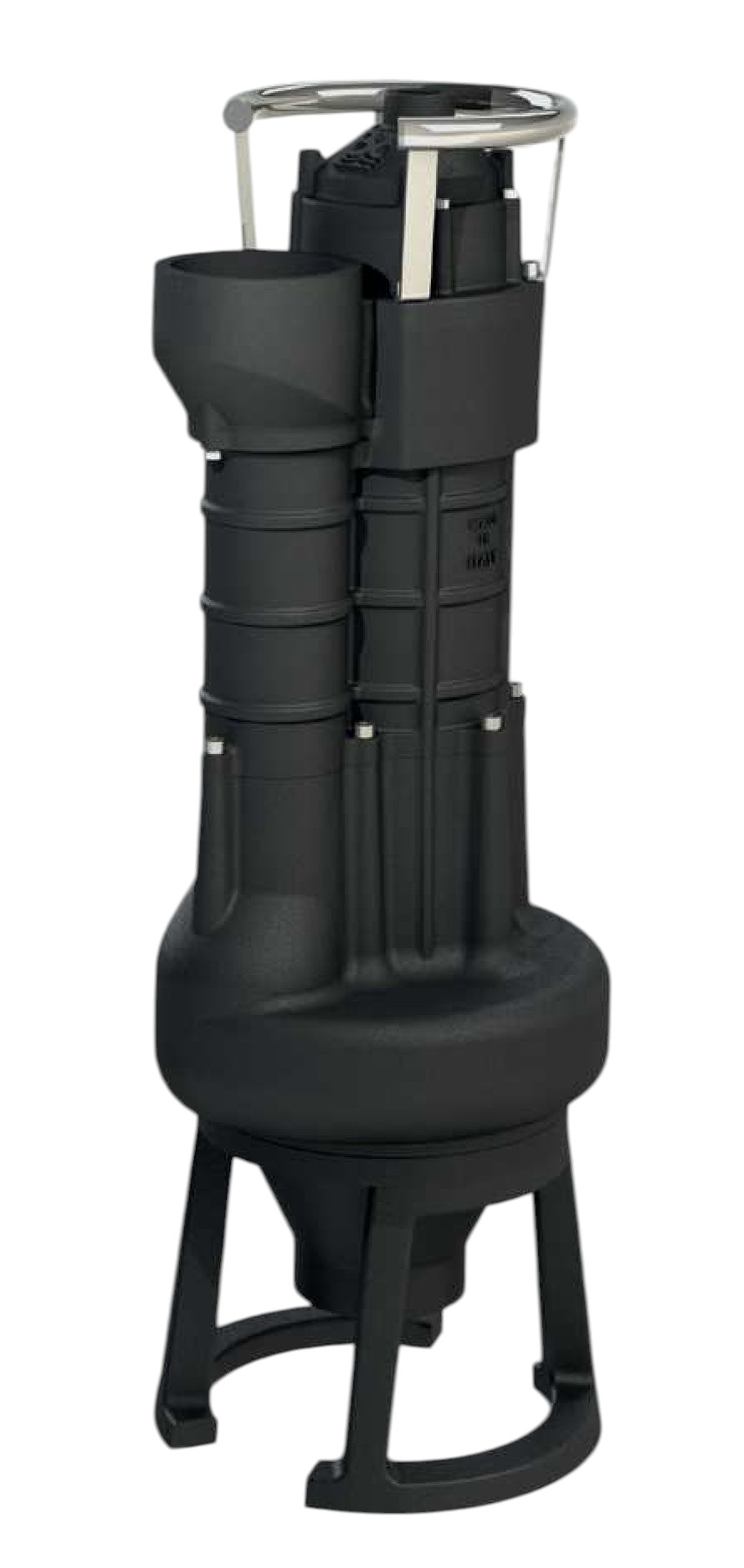

• La pompe submersible Arven MUDIGER est conçue pour le pompage d'eaux chargées et de liquides boueux dans les applications industrielles et de chantier
• Elle assure l'évacuation d'eaux usées contenant des matières solides en suspension grâce à un large passage de solides
• Équipée d'un moteur à bain d'huile, elle garantit un refroidissement optimal et une lubrification efficace des paliers
• Sa conception en fonte à haute résistance permet une excellente tenue à l'abrasion et aux liquides à forte densité
• Le système hydraulique est étudié pour offrir une courbe de puissance non surchargeante et un fonctionnement fiable en service continu
Applications
• Manipulation d'eaux chargées contenant des matériaux abrasifs en milieu industriel
• Pompage d'eaux usées et d'eaux noires avec corps solides en suspension
• Transfert de liquides à forte densité dans les carrières, mines ou cimenteries
• Évacuation d'eaux de fouilles et de tranchées sur les chantiers du bâtiment et des travaux publics
• Relevage d'eaux polluées dans les stations de traitement et bassins de rétention
Avantages
• Large passage de solides permettant le pompage de liquides chargés sans colmatage
• Moteur à bain d'huile assurant un refroidissement efficace et une longue durée de vie des roulements
• Double garniture mécanique séparant la partie moteur de la partie hydraulique pour une protection renforcée
• Construction robuste en fonte et fonte à haute dureté pour résister à l'abrasion des boues et sables
• Courbe de puissance non surchargeante limitant les risques de surintensité et facilitant le dimensionnement électrique
Conception
• Moteur immergé à bain d'huile pour le refroidissement et la lubrification des roulements
• Double garniture mécanique avec côté moteur en bain d'huile et côté pompe en bain d'eau
• Corps de pompe, couvercle et embase d'aspiration en fonte G20 ou G25
• Arbre moteur en acier inoxydable à haute résistance de type aisi 9840 Din 1.6510
• Roue en fonte à haute dureté ou en acier inoxydable aisi 316 Din 1.4401 selon versions
• Diffuseur en fonte à haute dureté pour une meilleure résistance à l'érosion
• Indice de protection IP 68 avec isolation de classe F pour le moteur
• Versions triphasées 230 V 50 Hz et 400 V 50 Hz avec câble H07RN-F de 10 mètres
• Accessoires disponibles incluant coffret électrique de protection, flotteur électromécanique et capteurs thermiques indépendants
Caractéristiques techniques
• Plage de hauteur manométrique : 10,0 à 32,0 m
• Plage de débit : 54,0 à 90,0 m3/h
• Puissance absorbée : 1,65 à 8,9 kW
• Passage de solides pompe MUDIGER 2P50 : diamètre 50 mm
• Passage de solides pompe MUDIGER 4P50 : diamètre 50 mm
• Passage de solides pompe MUDIGER 4P72 : diamètre 72 mm
• Immersion max : 20 m
• Indice de protection : IP 68
• Classe d'isolation moteur : F
• Tension d'alimentation triphasée : 230 V 50 Hz et 400 V 50 Hz
• Fréquence de fonctionnement : 50 Hz
• Type de câble d'alimentation : H07RN-F longueur 10 m
• Densité de liquide de référence : 1,0 kg/dm3
• Viscosité de liquide de référence : 1 mm2/s
• Vitesse de rotation versions 4 pôles : 1450 tr/min
