Présentation

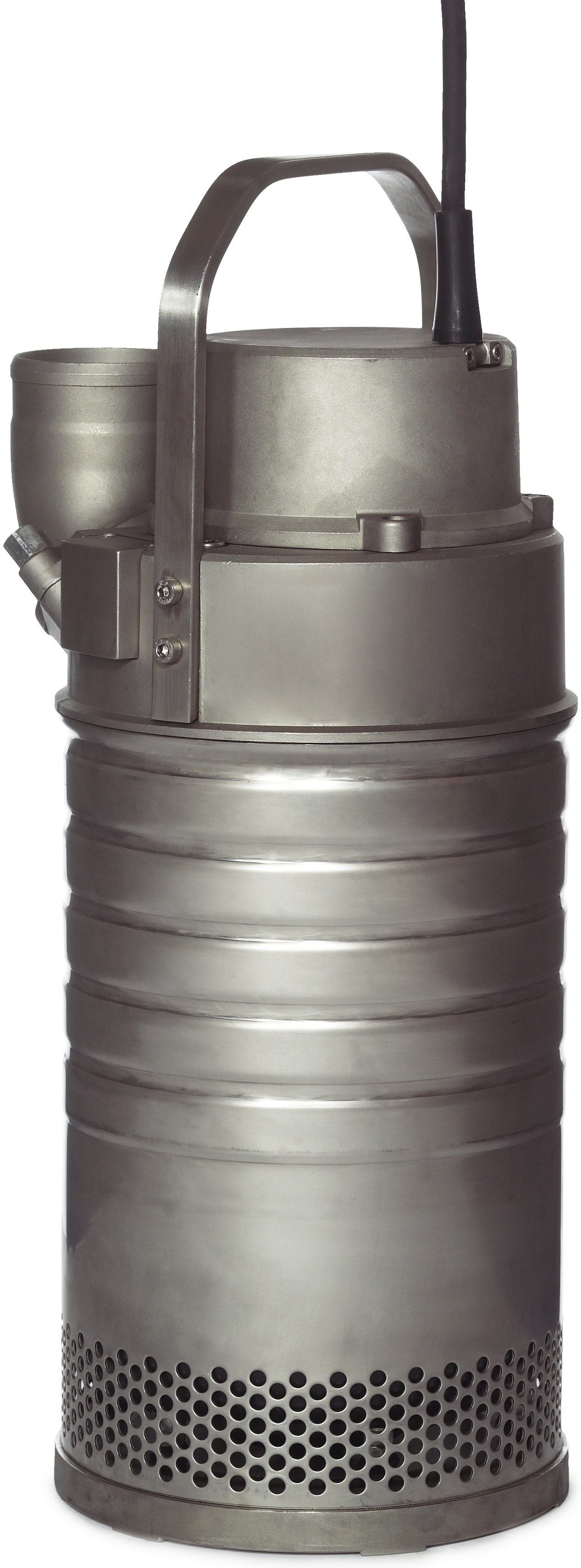

• La pompe Grindex Master H Inox 3 est conçue pour la vidange intensive d'eau corrosive dans des environnements industriels exigeants
• Équipée d'un moteur électrique submersible triphasé de 8 kW, elle assure un pompage fiable en service continu
• Ce modèle en acier inoxydable AISI 316 supporte des fluides avec des valeurs de pH comprises entre 2 et 11
• Sa conception modulaire permet de passer facilement d'une configuration à pression normale à une version haute pression
• Le système de refoulement adaptable et les matériaux résistants prolongent la durée de vie de la pompe dans les applications sévères
Applications
• Vidange d'eau corrosive dans les mines où l'eau devient caustique
• Pompage d'eau de mer dans les chantiers navals et les ports
• Assèchement de chantiers de construction exposés à des eaux agressives
• Exploitation dans les fermes piscicoles et installations aquacoles
• Utilisation dans les décharges et sites industriels traitant des effluents corrosifs
Avantages
• Large plage de pH de 2 à 11 offrant une grande polyvalence d'utilisation
• Matériaux en acier inoxydable AISI 316 en contact avec le liquide pour une résistance élevée à la corrosion
• Conception modulaire permettant la conversion entre version à pression normale et version haute pression
• Câble submersible de 20 m facilitant l'installation dans des bassins profonds
• Classification IP 68 garantissant une immersion jusqu'à 20 m en toute sécurité
Conception
• Hydraulique à 3 aubes avec roue de diamètre 156 mm pour une hauteur manométrique élevée
• Corps de pompe avec volute en caoutchouc nitrile pour la résistance à l'abrasion et à la corrosion
• Moteur triphasé 2 pôles à vitesse nominale de 2 855 tours par minute en service continu S1
• Tous les composants en contact avec le liquide sont réalisés en acier inoxydable AISI 316 ou supérieur
• Possibilité d'équiper la pompe d'anodes en zinc pour une protection cathodique supplémentaire
Caractéristiques techniques
• Puissance nominale moteur : 8 kW
• Tension nominale : 400 V
• Fréquence : 50 Hz
• Nombre de phases : 3
• Classe de protection : IP 68
• Immersion maximale : 20 m
• Diamètre d'aspiration : 80 mm
• Diamètre de refoulement haute pression : 75 mm
• Diamètre de la roue : 156 mm
• Débit au point de rendement maximal : 9,99 l/s
• Débit max : 18,71 l/s
• Hauteur au point de rendement maximal : 43,94 m
• Hauteur à débit minimum : 65,08 m
• Hauteur à débit max : 1,59 m
• Plage de pH pompé : 2 à 11
• Température maximale du liquide pompé : 40 °C
• Densité du fluide de référence : 1 000 kg/m3
• Viscosité dynamique du fluide de référence : 0,002 Pa·s
• Courant nominal : 15 A
• Courant de démarrage en démarrage direct : 104 A
• Nombre maximal de démarrages par heure : 30
• Rendement moteur à 100 % de charge : 87 %
• Rendement moteur à 75 % de charge : 88,5 %
• Rendement moteur à 50 % de charge : 89 %
• Facteur de puissance à 100 % de charge : 0,9
• Facteur de puissance à 75 % de charge : 0,88
• Facteur de puissance à 50 % de charge : 0,81
• NPSH disponible de calcul : 10,27 m
• Pression atmosphérique de calcul : 1 013,53 mbar
• Altitude de calcul : 0 m
• Température ambiante de calcul : 20 °C
