Présentation

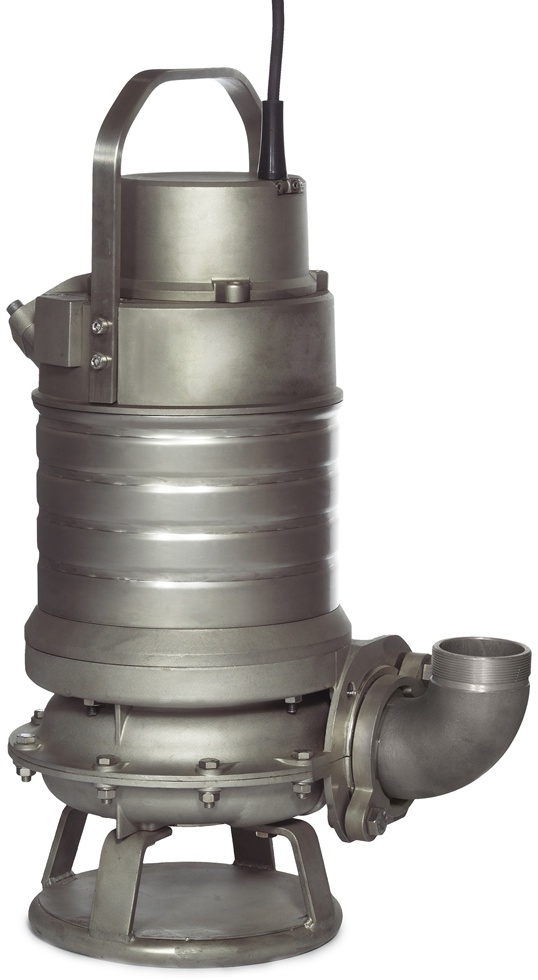

• La pompe Grindex Senior Inox 8119.280 est conçue pour le pompage de boues et de fluides corrosifs chargés de solides en environnements difficiles
• Équipée d'une roue encastrée de type vortex en acier inoxydable, elle permet le passage de solides jusqu'à 50 mm sans colmatage
• Ce modèle électrique submersible triphasé est adapté aux mines, chantiers, décharges et toutes les installations utilisant de l'eau agressive
• Sa conception modulaire réduit les coûts de maintenance tout en assurant une fiabilité élevée en service continu
• Le système hydraulique et moteur est dimensionné pour supporter des valeurs de pH comprises entre 2 et 11 et une température de liquide jusqu'à 40 °C
Applications
• Pompage de boues corrosives dans les mines où l'eau devient caustique
• Assèchement de chantiers et de décharges traitant de l'eau fortement agressive
• Transfert d'eau de mer dans les chantiers navals et les ports
• Alimentation et vidange des bassins dans les fermes piscicoles
• Pompage d'eau de mer pour projets offshore et applications maritimes
Avantages
• Large plage de pH de 2 à 11 permettant de gérer la plupart des liquides corrosifs industriels
• Matériaux en contact avec le liquide entièrement en acier inoxydable AISI 316 ou supérieur pour une excellente résistance à la corrosion
• Roue encastrée vortex limitant fortement les risques de colmatage avec des solides jusqu'à 50 mm
• Conception modulaire qui facilite les opérations de service et réduit les temps d'arrêt
• Possibilité d'être équipée d'anodes en zinc pour une protection supplémentaire en eau de mer
Conception
• Roue en acier inoxydable de diamètre 165 mm de type vortex encastré
• Volute et couvercle de stator en acier inoxydable pour une durabilité accrue en milieu corrosif
• Moteur électrique triphasé submersible de puissance nominale 4,1 kW à 50 Hz
• Ensemble portable de type S pour installation semi-permanente en service immergé
• Câble d'alimentation SUBCAB de 20 m en version triphasée 4G2,5 mm2 avec raccord de refoulement flexible ISO-G ou NPT
Caractéristiques techniques
• Puissance nominale moteur : 4,1 kW
• Puissance hydraulique max P2 : 3,88 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 3
• Nombre de pôles moteur : 4
• Courant nominal : 8,8 A
• Courant de démarrage démarrage direct : 29 A
• Courant de démarrage triangle étoile : 9,67 A
• Vitesse nominale moteur : 1350 tr/min
• Diamètre de la roue : 165 mm
• Diamètre de refoulement : 100 mm
• Immersion max : 20 m
• Température du liquide max : 40 °C
• Plage de pH autorisée : 2-11
• Débit nominal à point de rendement max : 14,94 l/s
• Débit max : 34,79 l/s
• Hauteur à débit minimal H@QMin : 8,95 m
• Hauteur à débit maximal H@QMax : 1,62 m
• Hauteur au point de rendement max : 7,48 m
• Rendement hydraulique au point de rendement max : 46,71 %
• Classification de protection moteur : IP 68
• Facteur de puissance à 100 % de charge : 0,86
• Facteur de puissance à 75 % de charge : 0,85
• Facteur de puissance à 50 % de charge : 0,78
• Rendement moteur à 100 % de charge : 78,5 %
• Rendement moteur à 75 % de charge : 83,5 %
• Rendement moteur à 50 % de charge : 87 %
• Nombre maximal de démarrages par heure : 30
