Présentation

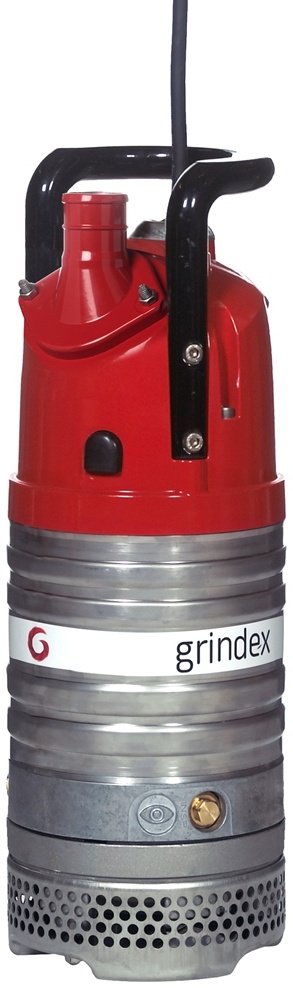

• La pompe de drainage Grindex 8101 Minex Lite 3 2 vane est conçue pour l'épuisement professionnel d'eau claire ou légèrement chargée dans des environnements exigeants
• Elle est adaptée aux travaux de construction, aux chantiers de tunnels, aux exploitations minières et à d'autres applications industrielles intensives
• Ce modèle compact partage les mêmes caractéristiques hydrauliques et avantages que les pompes de drainage de plus grande taille, ce qui optimise le coût par mètre cube pompé
• Sa conception hydraulique résistante à l'usure permet de limiter les pertes de performances sur une longue durée de service
• La pompe 8101 Minex Lite 3 2 vane est prévue pour un fonctionnement en continu, sans surveillance, avec une grande fiabilité
Applications
• Drainage d'eau sur les chantiers de construction et de travaux publics
• Épuisement d'eau dans les galeries et chantiers de percement de tunnels
• Pompage d'eau dans les carrières et sites d'exploitation minière
• Assèchement de fouilles, tranchées et zones inondées dans l'industrie
• Applications de location pour travaux temporaires de drainage
Avantages
• Réduction du coût par mètre cube pompé grâce à une hydraulique efficace et durable
• Résistance élevée à l'usure grâce à la roue en Hard-Iron adaptée aux conditions difficiles
• Fonctionnement en continu sans surveillance pour une disponibilité maximale sur site
• Submersible jusqu'à 20 m de profondeur pour une grande flexibilité d'installation
• Version monophasée ou triphasée disponible pour s'adapter aux alimentations électriques des chantiers
Conception
• Roue de diamètre 116 mm en Hard-Iron pour une longue durée de vie en service intensif
• Corps et couvercle de stator en aluminium pour limiter le poids de la pompe
• Exécution électrique submersible en protection IP 68 pour un fonctionnement intégralement immergé
• Raccord de refoulement de diamètre 50 mm compatible ISO-G, flexible ou NPT
• Installation de type portable semi-permanent en position noyée pour une mise en place rapide
Caractéristiques techniques
• Puissance nominale moteur : 1,2 kW
• Puissance hydraulique max P2 : 0,97 kW
• Tension nominale : 400 V
• Fréquence : 50 Hz
• Nombre de phases : 3
• Courant nominal : 2,6 A
• Courant de démarrage : 12 A
• Rapport de courant de démarrage : 4,62
• Nombre de pôles : 2
• Vitesse nominale du moteur : 2795 tr/min
• Submersion maximale : 20 m
• Débit au point de rendement max : 5,15 l/s
• Débit max : 9,31 l/s
• Hauteur manométrique à débit min : 14,43 m
• Hauteur manométrique à débit max : 0,6 m
• Diamètre d'aspiration : 50 mm
• Diamètre de refoulement : 50 mm
• Nombre d'aubes de la roue : 2
• Température max des fluides pompés : 40 °C
• Température du fluide pour la courbe : 4 °C
• Température ambiante de référence : 20 °C
• Limites de pH du liquide pompé : 5-8
• Poids total : 22 kg
• Densité du fluide de référence : 1000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
• NPSH disponible : 10,27 m
• Facteur de puissance à 100 % de charge : 0,86
• Facteur de puissance à 75 % de charge : 0,8
• Facteur de puissance à 50 % de charge : 0,66
• Rendement à 100 % de charge : 76,9 %
• Rendement à 75 % de charge : 80,8 %
• Rendement à 50 % de charge : 82,4 %
• Nombre maximal de démarrages par heure : 15
